Małogabarytowy, ekonomiczny i szybki sterownik PLC
- Producent:
- Delta Electronics
- Numer katalogowy:
- DVP14SS2

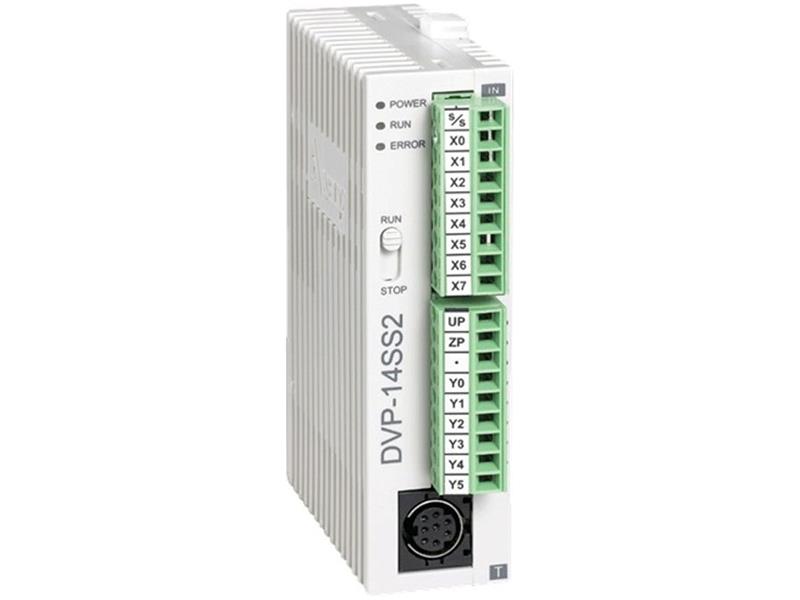

Sterownik DVP-14SS2 to małogabarytowy ekonomiczny i szybki sterownik PLC, który można rozbudować o dostępne moduły prawostronne zarówno binarne jak i analogowe.
Przy pomocy modułów binarnych można rozbudować układ do 256 wejść oraz 256 wyjść. Maksymalna ilość jednocześnie dołączonych dodatkowo wejść i wyjść nie może jednak przekroczyć 480. Ograniczenie to nie dotyczy możliwości dołączania zdalnych wejść i wyjść przy pomocy magistrali Modbus z użyciem modułów RTU485.
Szybkość wykonywania operacji przez sterownik:
- 0,1 ms - minimalny czas pełnego skanu PLC(program + komunikacja)
- 0,54 µs - czas realizacji dla instrukcji podstawowych
- 9 233 - ilość podstawowych instrukcji arytmetycznych na sekundę
- 9 174 - ilość instrukcji trygonometrycznych na sekundę dla wartości stabelaryzowanych
- 4 364 - ilość instrukcji trygonometrycznych na sekundę dla wartości niestabelaryzowanych
Producent dostarcza kompletny pakiet bezpłatnego oprogramowania do tworzenia aplikacji.

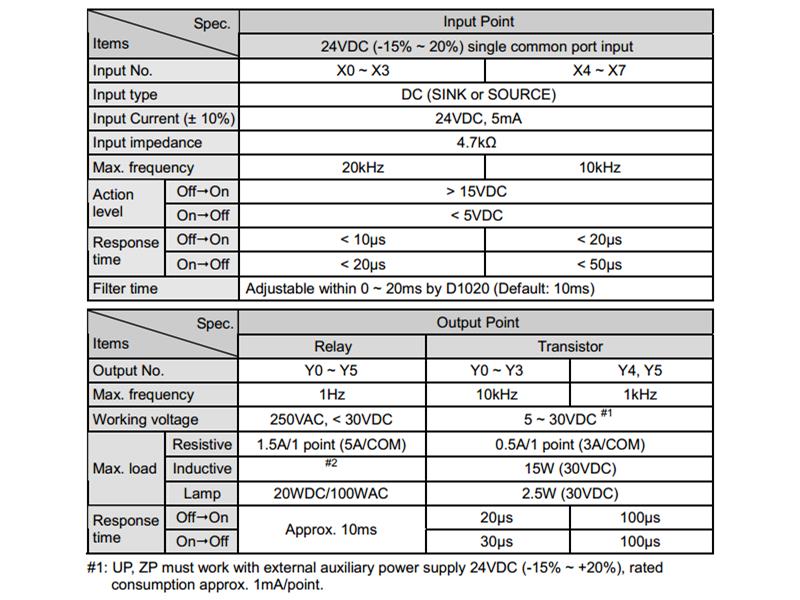

Parametry elektryczne
- napięcie zasilające: 24V DC
- pobór prądu: 0,075A (1,8W dla wersji przekaźnikowej)
Zasoby sterownika

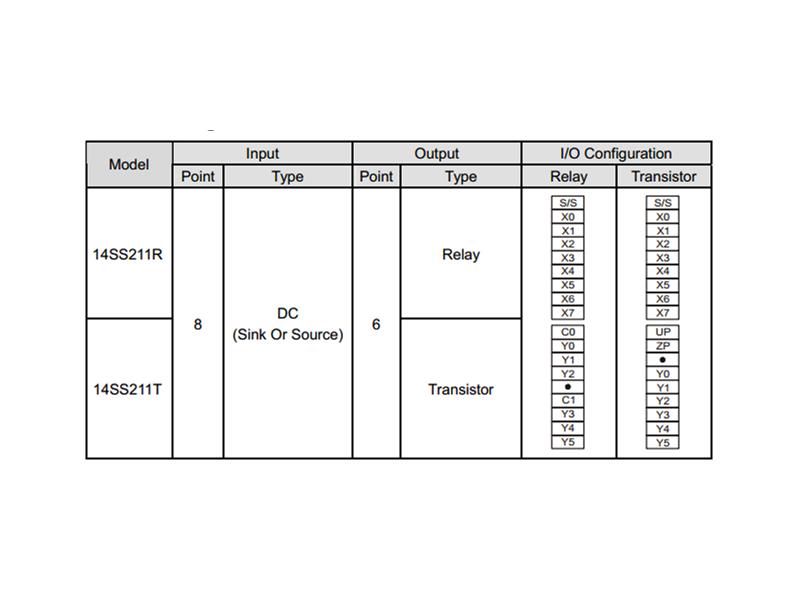

Wejścia wbudowane w sterownik
- 4 wejścia binarne standardowe
- 4 wejścia binarne szybkie (10kHz lub 20kHz)
- jeden sygnał wspólny do określenia polaryzacji sygnału sterującego
Sterownik posiada wbudowaną konfigurowalną funkcjonalność filtrowania zakłóceń na wejściu.
Wyjścia wbudowane w sterowniku
- 2 wyjścia binarne standardowe
- 4 wyjścia binarne szybkie (10kHz)
Sterownik jest dostępny z wyjściami tranzystorowymi w obu standardach oraz z wyjściami przekaźnikowymi. Szybkie wyjścia są dostępne jedynie w wersji tranzystorowej.
Porty komunikacyjne
- 1x RS232(do 115 200 bps)
- 1x RS485(do 921 000 bps)
z obsługą Modbus ACII/RTU
jako master lub slave
Pamięć programu
- 7920 kroków
- średnio skomplikowany projekt w LD może zawierać około 1000 linii
Pamięć danych
- 5000 rejestrów 16 bitowych, w tym
- 2112 rejestrów podtrzymywanych po wyłączeniu zasilania
- 1000 rejestrów specjalnego przeznaczenia
- 16 rejestrów indeksowych do adresowania pośredniego - 4096 flag binarnych, w tym
- 2304 flagi podtrzymywane po wyłączeniu zasilania
- 1000 flag specjalnego przeznaczenia
Liczniki i układy czasowe
- 256 timerów, o podstawach czasu 1ms, 10ms i 100ms, w tym 109 timerów o zmiennej podstawie czasu
- 255 liczników, tym
- 200 liczników 16 bitowych
- 55 liczników 32 bitowych(w tym 10 sprzętowych)
Źródła przerwań
- 8 wejść binarnych z możliwością przypisania kodu do wykonania i ustawienia zbocza wyzwalającego
- 2 źródła od wbudowanych układów czasowych
- 8 źródeł od wbudowanych liczników
- 2 źródła od portów komunikacyjnych(lub 3 jeśli PLC ma trzy porty komunikacyjne)
Pozostałe zasoby
