- Producent:
- Siglent
- Numer katalogowy:
- SDS5000X
Profesjonalna instrukcja obsługi w języku polskim.
(do 1GHz, techologia SPO, próbkowanie 5 GSa/s, bufor pamięci 250Mpts, przechwytywanie 480k wfm/s, 2/4 kanały)
Cyfrowe oscyloskopy z pamięcią Siglenta serii SDS5000X są dostępne w pasmach 1GHz, 500MHz i 350MHz, posiadają maksymalną szybkość próbkowania 5 GSa/s, bufor pamięci o długości 250 Mpts, prezentacja na wyświetlaczu do 4 analogowych kanałów oraz możliwość analizy 16 kanałów cyfrowych.
Seria SDS5000X wykorzystuje technologię SPO z maksymalną szybkością przechwytywania przebiegów do 111 000 wfm/s (w trybie normalnym, do 480 000 wfm/s w trybie sekwencyjnym), funkcja stopniowania intensywności wyświetlania z 256-poziomami plus tryb wyświetlania temperatury barwowej. Przyrząd wykorzystuje również innowacyjny system wyzwalania z dużą czułością i małą fluktuacją. System wyzwalania wspiera wiele potężnych trybów wyzwalania łącznie z wyzwalaniem od magistral szeregowych. Rejestracja historii przebiegów, akwizycja sekwencyjna, funkcje wyszukiwania i nawigacji pozwalają na rozszerzoną rejestrację przebiegów, które mają być przechwycone, zapisane i analizowane. Imponująca tabela pomiarów, możliwości matematyczne, opcje dla 25MHz generatora arbitralnego przebiegów, jak również dekodowanie magistral szeregowych to możliwości serii SDS5000X.

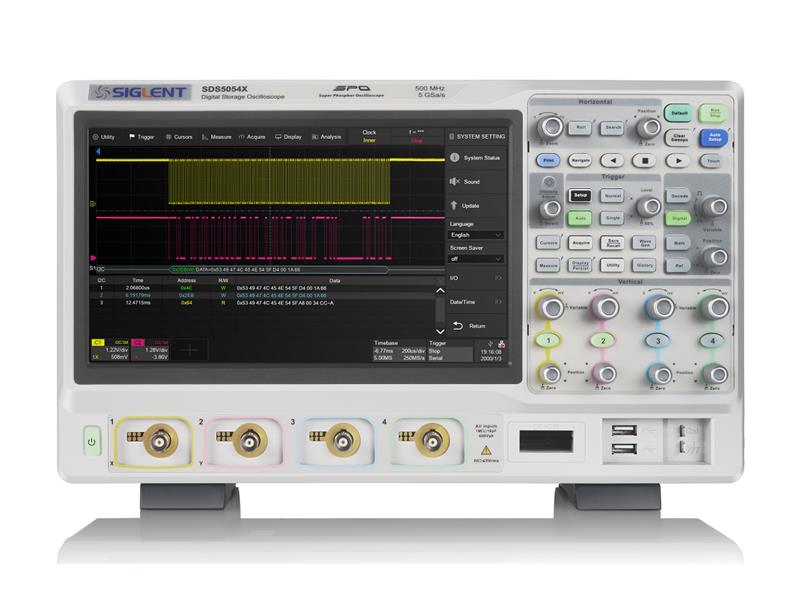

Duży wyświetlacz 10,1" z ekranem dotykowym wspiera gesty wielo-dotykowe, przyrząd dodatkowo posiada przyciski funkcyjne dla najważniejszych funkcji, co ogromnie wzmacnia efektywność działania SDS5000X. Przyrząd wspiera również myszkę i zewnętrzną klawiaturę.
Główne cechy
- Dostępne modele:
- SDS5032X, 2 kanały, pasmo 350MHz
- SDS5034X, 4 kanały, pasmo 350MHz
- SDS5052X, 2 kanały, pasmo 500MHz
- SDS5054X, 4 kanały, pasmo 500MHz
- SDS5102X, 2 kanały, pasmo 1GHMHz
- SDS5104X, 4 kanały, pasmo 1GHMHz - Szybkość próbkowania w czasie rzeczywistym do 5 GSa/s
- Technologia SPO
- Szybkość przechwytywania przebiegów do 110k wfm/s (tryb normalny) i 480k wfm/s (tryb sekwencyjny)
- Wspiera 256-poziomowe stopniowanie jasności przebiegu i tryb temperatury koloru
- Bufor pamięci o długości 250 Mpts
- Cyfrowy inteligentny układ wyzwalania: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified i Video (wspiera HDTV). Strefa pomocy ułatwiająca obsługę w zaawansowanych przypadkach wyzwalania
- Wyzwalanie i dekodowanie magistral szeregowych, wspiera protokoły: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S and MIL-STD-1553B
- Niski szum tła, wspiera skale napięciowe 0,5mV/div do 10V/div
- Tryb segmentowanej akwizycji (sekwencyjny), dzielenie maksymalnej długości rekordu na wiele segmentów (aż do 100 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym martwym czasem między segmentami w celu przechwycenia eliminowanego przypadku.
- Funkcja rejestracji historii przebiegu, maksymalna rejestrowana długość przebiegu wynosi 100 000 ramek
- Funkcja automatycznego pomiaru 39 parametrów, wspiera statystykę z histogramem, pomiar bramkowany, pomiar matematyczny, historię pomiaru oraz pomiar Ref
- Funkcje matematyczne (2Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
- Wyszukiwanie i nawigacja
- Cyfrowy woltomierz
- Histogram przebiegu
- Szybkie wspierane sprzętowo uśrednianie, Eres (wzmocniona rozdzielczość)
- Szybka wspierana sprzętowo funkcja Maski, z narzędziem do edytowania Maski do kreowania definiowanych przez użytkownika masek

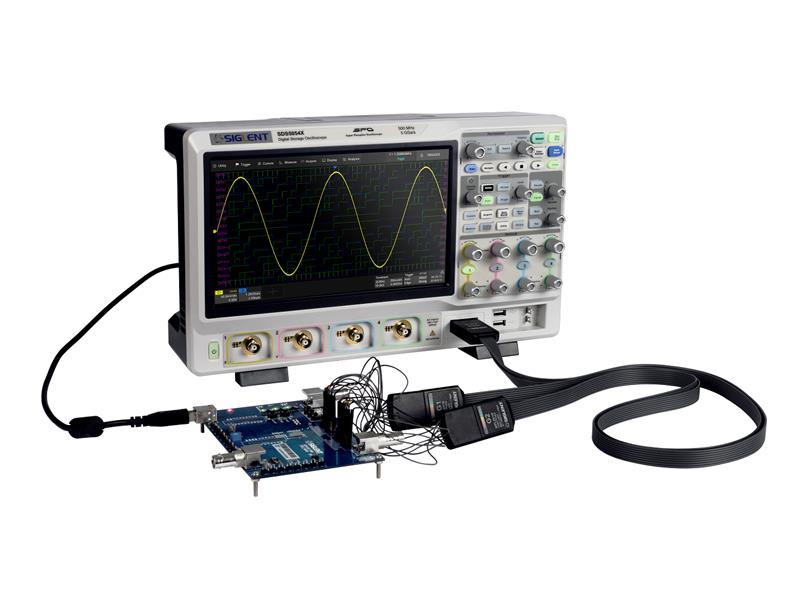

- 16 cyfrowych kanałów (opcja) z maksymalną szybkością przechwytywania do 1,25GSa/s, długością bufora pamięci do 62,5Mpts
- Funkcja 25MHz generatora arbitralnego przebiegów z wbudowanymi wieloma predefiniowanymi przebiegami
- Duży 10,1" wyświetlacz o rozdzielczości 1024 x 600 pikseli, pojemnościowy ekran dotykowy wspierający wielo-dotykowe gesty
- Wspiera zewnętrzną myszkę i klawiaturę
- 10 typów przycisków funkcyjnych
- Wiele interfejsów: USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA output
- Wbudowany serwer web wspierający zdalne sterowanie poprzez port LAN przy użyciu przeglądarki
- Wspiera komendy zdalnego sterowania SCPI
Dane techniczne
- Pasmo:
- SDS5034X, SDS5032X - 350MHz
- SDS5054X, SDS5052X - 500MHz
- SDS5104X, SDS5102X - 1GHz - Szybkość próbkowania (max) 5 GSa/s (z przeplotem); 2,5GSa/s (bez przeplotu)
- Kanały analogowe 2/4 + EXT
- Bufor pamięci (max) 250 Mpts (tryb z przeplotem), 125 Mpts (tryb bez przeplotu)
- Szybkość przechwytywania przebiegu (max) 110k wfm/s (tyb normalny), 480k wfm/s (tryb sekwencyjny)
- Tryby wyzwalania Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified
- Wyzwalanie i dekodowanie magistral szeregowych I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B
- Kanał cyfrowy (opcjonalny) 16-kanałów; maksymalna szybkość przechwytywania do 1,25 GSa/s; długość bufora pamięci do 62,5 Mpts
- Generator przebiegów (opcjonalny) Jednokanałowy do 25 MHz; szybkość próbkowania 125MSa/s, pamięć przebiegu 16 kpts

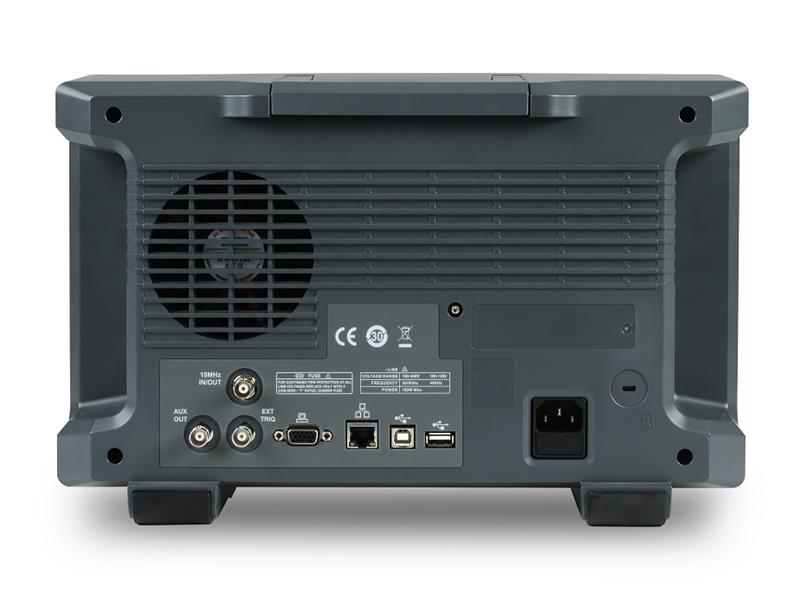

- I/O USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA Output
- Sonda (standardowa) Na wyposażeniu 1 sonda na każdy kanał
- Wyświetlacz 10,1" TFT-LCD z pojemnościowym ekranem dotykowym (1024 x 600)
