NOWOŚĆ! Płyty tłumiące AVR – wibroizolatory do najcięższych zastosowań

Elesa+Ganter wprowadziła do oferty nowe płyty tłumiące wibracje. Nowy produkt nosi oznaczenie AVR i jest rekomendowany do ochrony przed wibracjami i wstrząsami, tam, gdzie wymagana jest bardzo wysoka odporność na ściskanie, dochodząca nawet do 10 ton na jeden punkt podparcia. Z tego względu wibroizolatory AVR sprawdzą się m.in. wentylacji i klimatyzacji (HVAC), systemach ogrzewania, prasach, platformach, kontenerach oraz wszystkich innych możliwych źródeł wibracji o dużej wadze.

„Często spotykanym w przemyśle problemem są wibracje, które mogą szkodliwie wpływać na działanie maszyn i urządzeń je wytwarzających, a także na środowisko i zdrowie ludzi. W dziedzinie mechaniki stosuje się efektywne metody zapobiegające nadmiernemu powstawaniu drgań, które są emitowane przez różne maszyny, takie jak silniki, pompy czy systemy klimatyzacyjne. Istnieją specjalne rozwiązania, znane jako wibroizolatory, które chronią maszyny przed zakłóceniami i minimalizują negatywne skutki ich pracy dla otoczenia. W naszej ofercie można znaleźć całą grupę wibroizolatorów, a płyty tłumiące AVR są najnowszym elementem." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Biorąc jednak pod uwagę niepożądane skutki drgań urządzeń oraz konsekwencje w postaci utraty wydajności systemów, naukowcy wciąż poszukują i opracowują nowe rozwiązania, zatrzymujące lub ograniczające rozprzestrzenianie się wibracji, nie tylko w przypadku maszyn, ale też całych konstrukcji czy instalacji przemysłowych. Do takich właśnie zastosowań ELESA+GANTER wprowadziła najnowszą serię płyt tłumiących AVR. Konstrukcja AVR składa się z dwóch ocynkowanych płyt, przyklejonych po obu stronach do perforowanego korpusu z gumy NBR. Gumowy korpus tłumiący drgania jest dostępny w kilku poziomach twardości 30, 50, 55, 60 i 80 wg skali Shore'a.

                                       Rys. 1 Płyty tłumiące AVR-Q i AVR-R.

W ofercie mamy do wyboru płyty tłumiące AVR w kształcie kwadratowym (AVR-Q) i prostokątnym (AVR-R).

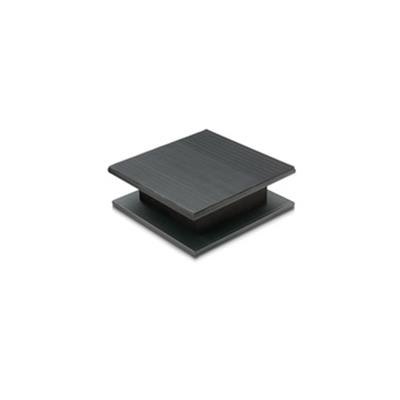

Wykonanie AVR-Q jest rekomendowane do posadawiania zestawów pompowych, agregatów, kontenerów i innych urządzeń bez konieczności ich mocowania. Do tego celu powierzchnie płyt stalowych zostały dodatkowo pokryte powłoką z gumy SBR, która ma bardzo wysokie właściwości antypoślizgowe i wytrzymałości na ścieranie. To rozwiązanie może być przydatne przy czasowym posadawianiu urządzeń lub wszędzie tam, gdzie wymagania konstrukcyjne nie pozwalają na wykonywanie dodatkowych otworów mocujących.

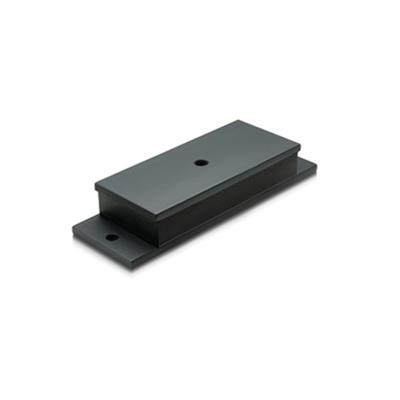

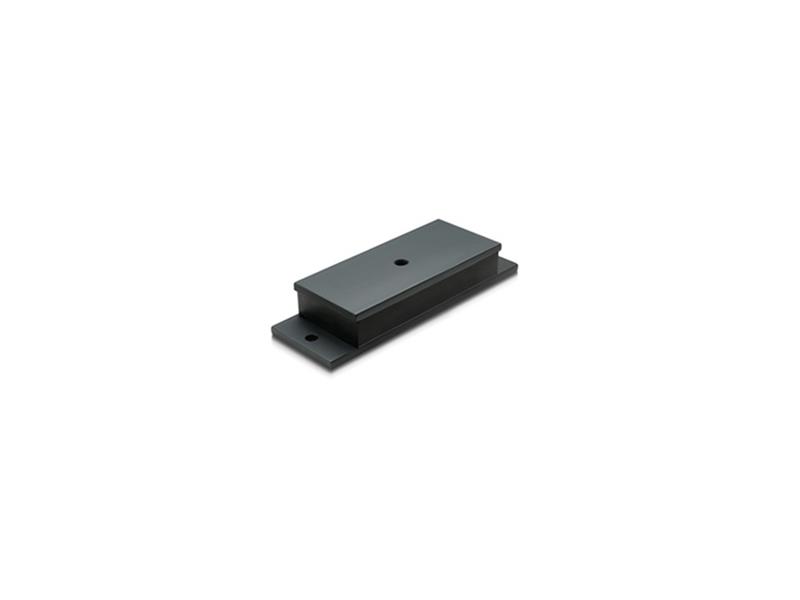

Wykonanie AVR-R o kształcie prostokątnym posiada otwory mocujące, zarówno do podłoża, jak i samego urządzenia. Taki sposób mocowania nie wymaga już stosowania dodatkowej powłoki antypoślizgowej na płytach wibroizolatora. Sam wibroizolator dostępny jest w kilku rozmiarach i różnych twardościach gumy izolującej drgania. Daje to możliwość dostosowania pojedynczego wibroizolatora do obciążeń od 3 000 do nawet 100 000 N.

W ofercie elementów antywibracyjnych Elesa+Ganter znajdują się również (Rys. 2):

• Wibroizolatory gumowe z kauczuku naturalnego NR, w połączeniu z wkładkami gwintowanymi ze stali ocynkowanej lub stali nierdzewnej AISI 304 w różnych kształtach: walcowym, cylindrycznym, stożkowym, klepsydrowym. Wibroizolatory z gumy silikonowej (MVQ) zgodne z FDA (Amerykańska Agencja ds. Żywności i Leków) z możliwością zastosowania w przemyśle spożywczym i medycznym. Na zamówienie dostępne są również wykonania z innych materiałów.

• Wibroizolatory kołnierzowe do aplikacji wymagających odporności na ściskanie i rozciąganie, z aluminium malowanego na niebiesko – seria AVG.

• Wibroizolatory z siatki drucianej ze stali nierdzewnej AISI 304 – seria AVF.

• Wibroizolatory linowe wykonane w całości ze stali nierdzewnej AISI 316, składające się z dwóch płaskowników połączonych ze sobą liną o uzwojeniu spiralnym – seria AVC.

• Wibroizolatory sprężynowe z korpusem i powłoką antypoślizgową z gumy NBR – seria AVM.

• Stopy poziomujące z podstawą tłumiącą w różnych rozmiarach i kombinacjach materiałów, odpowiednie dla obciążeń do 40 000 N, aby zapewnić stabilność ciężkim maszynom nawet w obecności silnych wibracji – seria LW.A

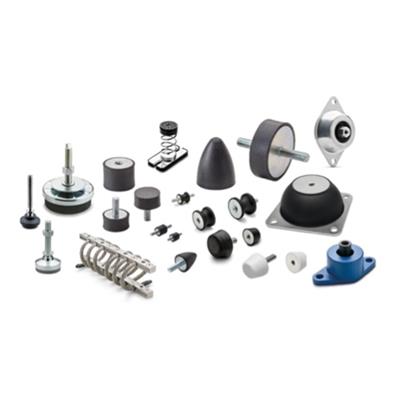

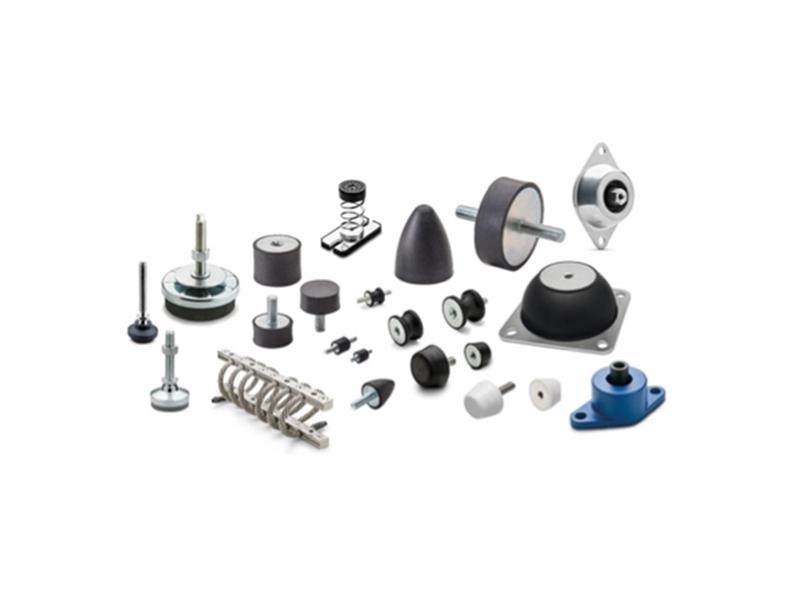

                                          Rys. 2 Wibroizolatory Elesa+Ganter

Karty danych technicznych produktów wraz z rysunkami i tabelami z kodami i wymiarami są dostępne na naszej stronie internetowej www.elesa-ganter.com.pl
