Przyciski i przełączniki serii PLatinum

Platinum, nowa seria przycisków i przełączników LOVATO Electric

LOVATO Electric poszerza swoją linie aparatury sterującej i sygnalizacyjnej o przyciski i przełączniki serii Platinum. Kompaktowe wymiary, szybka i prosta instalacja oraz detale wykonania przyjazne dla użytkownika oraz możliwość modyfikacji konfiguracji to tylko niektóre z wielu zalet całej grupy – jednej z najbardziej kompletnych na rynku automatyki przemysłowej.



Do produkcji przycisków i przełączników zastosowano materiały o doskonałej charakterystyce mechanicznej i odporności chemicznej, co sprawia, iż mogą
być stosowane w każdego typu środowisku, nawet niektórych typów kwasów, węglowodorów, alkoholi, zasad i organicznych związków chloru.
Dodatkowo cała grupa charakteryzuje się szerokim zakresem temperatur stosowania:
od -25° do +70°C.
Dzięki ergonomicznej konstrukcji zachowującej dbałość o szczegóły urządzenia mogą
być stosowane w każdego typu aplikacji, również takich, które wymagają wyrafinowanej estetyki.

Z punktu widzenia wykonania, funkcjonalności, wydajności i niezawodności przyciski
i przełączniki serii Platinum są dziś jedną z najbardziej kompletnych
i wszechstronnych serii tego typu urządzeń dostępnych na rynku automatyki przemysłowej.

Wysoki stopień ochrony

Przyciski i przełączniki serii Platinum mogą być używane w ekstremalnych warunkach, jak w przypadku aplikacji gdzie panel musi być czyszczony wodą pod wysokim ciśnieniem lub gdzie wymagana jest wysoka czystość maszyn. Wszystkie głowice przycisków i przełączników spełniają wymogi wysokiego stopnia ochrony: IP66 (typ 4X wg UL), IP67 według normy IEC 60529 i IP69K według normy DIN 40050. Stopień ochrony IP66 wymaga by operator został przetestowany silnym strumieniem wody padającym pod różnym kątem; natomiast stopień ochrony IP67 wymaga ochrony przed zalaniem przy zanurzeniu
w wodzie przez trzydzieści minut i na głębokość jednego metra. Jeszcze bardziej zdumiewające są wymogi stopnia ochrony IP69K, które określają, iż głowica operatora musi być przetestowana silnym strumieniem wody pod wysokim ciśnieniem (100bar przy 80°C) pod czterema różnymi katami 0°, 30°, 60° i 90°, pod każdym kątem, co najmniej trzydzieści sekund.


Szybka instalacja

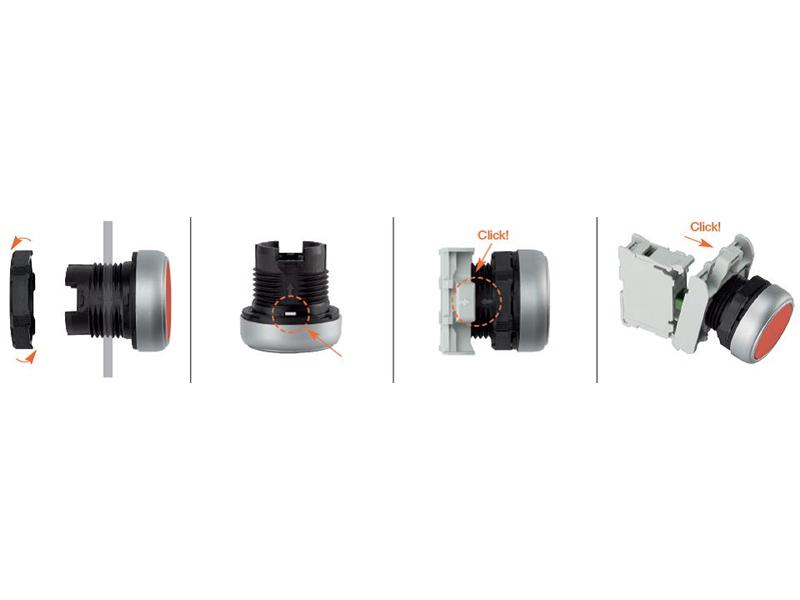

Kolejną cechą i zarazem zaletą przycisków i przełączników serii Platinum jest szybka instalacja. Wszystkie głowice operatorów mogą być wstępnie zamocowane w otworze montażowym dzięki specjalnej funkcji uszczelki (zasysanie) i następnie trwale zamocowane przy użyciu gwintowanej nakrętki. Właściwy montaż umożliwia bolec anty-rotacyjny, dostępny w każdym wykonaniu operatora, który uniemożliwia obracanie się głowicy w przystosowanym do tego otworze montażowym.
W przypadku, gdy otwór montażowy nie posiada wycięcia, bolec anty-rotacyjny,

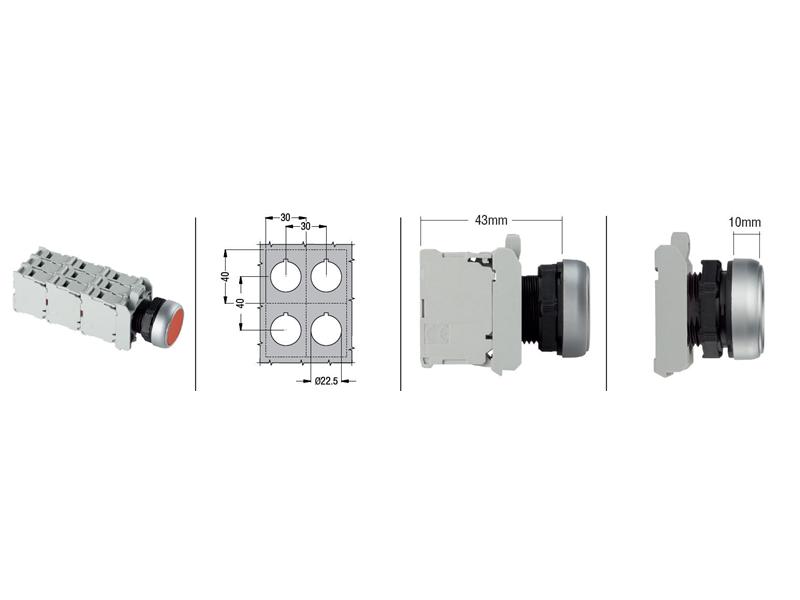

chowa się podczas montażu w korpusie operatora zapewniając najwyższy stopień ochrony. Nowa seria oferuje niewielką głębokość wewnętrzną, tylko 43mm od płyty montażowej
do końca pierwszej linii zestyków pomocniczych, co aktualnie stanowi
jeden z najlepszych wyników na rynku i pozwala na zmniejszenie odległości montażowych dla dwóch operatorów do 30x40mm. Adapter montażowy, zestyki pomocnicze i źródła światła montuje się na zatrzaski, bez użycia jakichkolwiek narzędzi.


Doskonała charakterystyka mechaniczna
i elektryczna

Cały zakres oferty spełnia wymogi normy EN 60947-5-1. Dzięki starannemu wykonaniu cała seria oferuje wysoką trwałość mechaniczną: pięć milionów cykli dla przycisków
z samoczynnym powrotem, które są najbardziej rozpowszechnione na rynku, milion cykli dla przełączników, przycisków dwuklawiszowych
i trzyklawiszowych oraz trzysta tysięcy dla przycisków grzybkowych. Zestyki pomocnicze łączą w sobie niewielkie wymiary mechaniczne i wysoką przewodność elektryczną (5V-1mA), co umożliwia stosowanie w każdego typu aplikacjach.
Źródła światła LED, również o niewielkich wymiarach mechanicznych, zapewniają dobrą wizualizację przycisków i przełączników dzięki wysokiej intensywności świecenia; elementy świetlne posiadają również wysoką trwałość elektryczną i zabezpieczenie przeciwprzepięciowe, ograniczające piki napięciowe i prądowe, gdy zostały zamontowane równolegle do obciążeń indukcyjnych; dodatkowo elementy świetlne zabezpieczone są na wypadek występowania wibracji, posiadają ograniczone zjawisko migotania i ochronę przed żarzeniem w przypadku obecności prądów indukowanych w przewodach

Modyfikacja i konfiguracja


Odpowiadając na zapotrzebowanie rynku LOVATO Electric zaprojektowało nowa serię Platinum by zaspokoić różne wymagania modyfikacji i konfiguracji. Nowa seria oferuje,

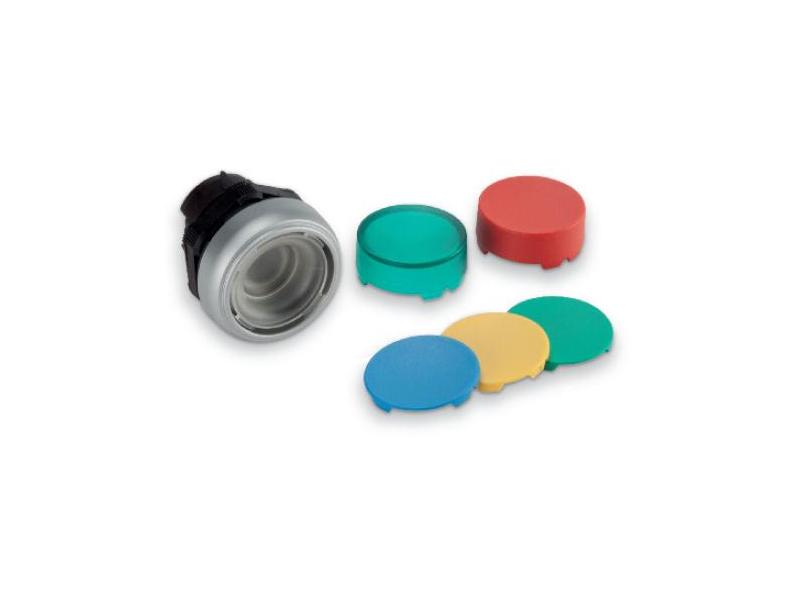

na przykład, możliwość wymiany pokrywki i dyfuzora (dowolny typ i kolor)
w zależności od funkcji i typu aplikacji, umożliwia montaż do 9 zestyków pomocniczych (NO lub NC) oraz konfigurację zadziałania zestyków centralnych dla przełączników. Pośród nowych przycisków należy zwrócić uwagę na przyciski do kasowania mechanicznego, które umożliwiają regulację trzpienia od przodu przycisku (1...4mm)
i jednoczesne zamontowanie zestyków pomocniczych; przyciski grzybkowe do zatrzymania awaryjnego, zgodne z normą ISO 13850, która wymaga wymuszonego zadziałania operatora i które typowo wykonane są w wersji z odblokowaniem przez obrót, pociągnięcie lub kluczem; przyciski dwuklawiszowe i trzyklawiszowe, zaprojektowane
by zapewnić minimalne odległości montażowe (30x55mm) i wysoki stopień ochrony IP69K.
