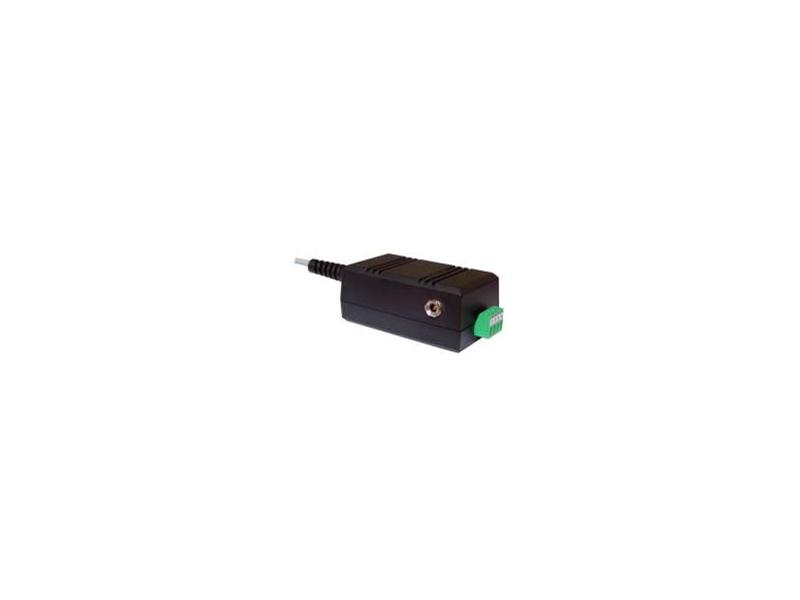

- KONWERTER RS-232 / RS-485

Moduł konwertera SRS-2/4-Z45 przeznaczony jest do podłączania urządzeń typu MASTER posiadających złącze RS-232 do magistrali RS-485. Moduł może pracować zarówno z urządzeniami, które sterują przełączaniem kierunku transmisji za pomocą sygnału RTS, jak i z urządzeniami, które nie sterują przełączaniem kierunku transmisji (przełączanie kierunku transmisji następuje wówczas w pełni automatycznie). Funkcję MASTER-a systemu może pełnić np. odpowiednio oprogramowany komputer typu PC.

Główne cechy:
- sterowanie prędkością transmisji za pomocą sygnału RTS,
- sygnalizacja podłączenia napięcia zasilania,
- sygnalizacja trybu programowania,
- sygnalizacja włączenia nadajnika RS-485,
- sygnalizacja ustawionej konfiguracji pracy,
- sygnalizacja nadawania i odbioru.

Dane techniczne konwertera:
Napięcie zasilające: 16 - 30 V DC
Pobór mocy: typowo 0,65 VA; max. 1,6 VA
Separacja galwaniczna: separacja sygnałów łącza RS-485 od złącza RS-232
Złącze interfejsu RS-232: 1 x 9 PIN Canon (RS-232), przewód o długości ok. 1,3 m
Parametry transmisji: 2400 - 115200 bit/sek., 8N1 (bez sterowania linią RTS); 1200 - 115200 bit/sek., 8N1 (ze sterowaniem linią RTS)
Czas opóźnienia wyłączenia nadajnika: typowo 1,5 znaku (nie dotyczy sterowania linią RTS)
Temperatura pracy: 0°C do +50°C
Temperatura składowania: -10°C do +70°C
Wilgotność: od 5% do 90% bez kondensacji
Wymiary obudowy: 40 x 55 x 100 mm
Waga: 170 g
