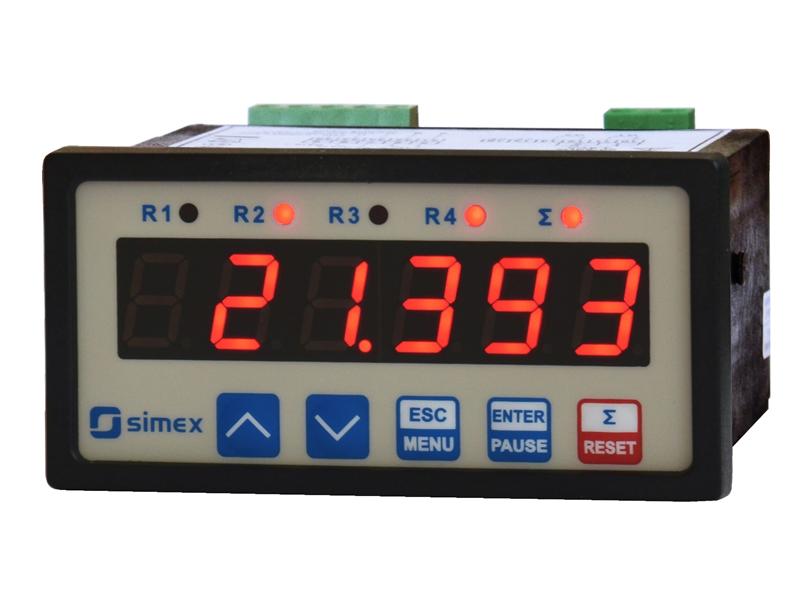

- LICZNIK PRZEPŁYWU Z WEJŚCIEM PRĄDOWYM SPP-94

Zadaniem licznika przepływu SPP-94 jest pomiar wartości chwilowej przepływu i rejestracja bilansu mediów takich jak: ciecze, gazy, bądź materiały sypkie. Licznik może również pełnić rolę regulatora w procesach przemysłowych. Urządzenie może współpracować z przetwornikami przepływu z wyjściem prądowym 0-20 mA lub 4-20 mA. Posiada 2 lub 4 wyjścia przekaźnikowe, które mogą być ustawiane w zależności od wartości chwilowej przepływu. Wskazanie wartości chwilowej przepływu może zawierać się w przedziale od 0 do 9999 (plus kropka dziesiętna) i może być wyrażone w jednostkach przepływu będących kombinacją dwu jednostek objętości (litr, m3) oraz trzech jednostek czasu (sekunda, minuta, godzina). Licznik wyposażony jest w interfejs RS 485 obsługiwany według protokołu MODBUS RTU, który umożliwia pobranie wartości chwilowej przepływu oraz bilansu, zmianę parametrów urządzenia, bezpośrednie sterowanie przekaźnikami itp. Konstrukcja licznika przepływu oparta na mikroprocesorze jest wykonana w nowoczesnej technologii SMT zapewniając tym samym dużą niezawodność eksploatacji. Urządzenie posiada następujące dodatkowe możliwości: - ustawianie alarmu dźwiękowego wyzwalanego przy przekroczeniu zakresu pomiarowego, - opcja "AccESS" umożliwiająca bezpośredni dostęp do wartości progów dla wyjść przekaźnikowych.

Dane techniczne liczników przepływu:
wyświetlacz: LED, czerwony, 6 dekad 13 mm,
zakres pomiarowy: 0 do 9999 + kropka dziesiętna,
dokładność pomiaru prądu: ± 0,25% ± jedna cyfra,
napięcie zasilające: 24V przetwornica lub 85V - 260V AC/DC,
pobór mocy: max. 4,5 VA,
wejście pomiarowe: prądowe: 0-20 mA, 4-20 mA, zabezpieczone przed przeciążeniem,
przekroczenie długotrwałe nominalnego zakresu pomiarowego: 20%,
rezystancja wejścia pomiarowego: 50 Ohm (podczas normalnej pracy urządzenia),
zakres licznika bilansu: 4294967295 m3 z maksymalną rozdzielczością 0,001 litra,
wyjścia: 2 lub 4 przekaźnikowe (styki zwierne) 1A/230V AC (cos fi = 1) lub typu OC; zasilania czujnika 24V DC ± 3V / max. 100 mA, stabilizowane, nie separowane,
interfejs komunikacyjny: RS 485, 8N1, 1200 bit/s ÷ 115200 bit/s, Modbus RTU, nieizolowany,
stopień ochrony od frontu: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe).

Przykładowa aplikacja: Napełnianie zbiornika z pomiarem natężenia przepływu i sygnalizacją stanów alarmowych.
