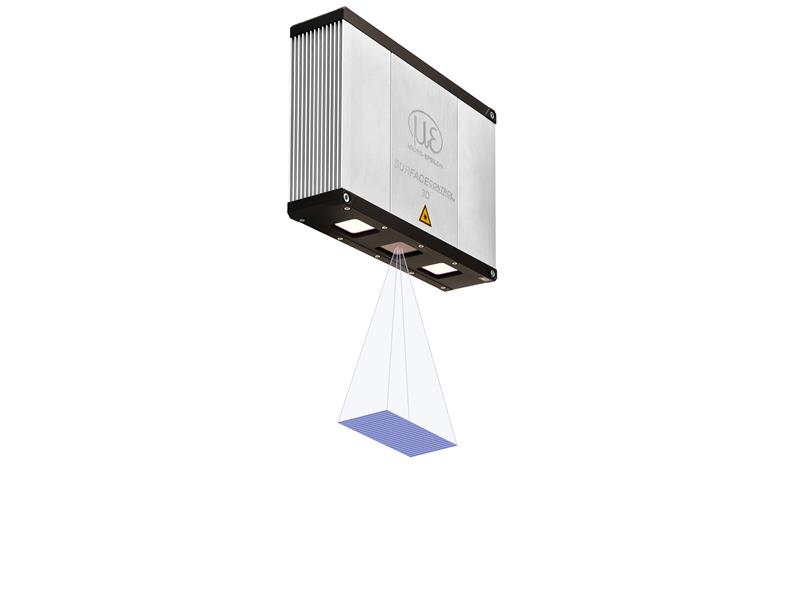

- surfaceCONTROL 3D 3500

W ofercie WObit dostępny jest nowy czujnik surfaceCONTROL 3D 3500 o wysokiej precyzji służący do zautomatyzowanych pomiarów geometrii, kształtu i powierzchni na powierzchniach odbijających rozproszone światło.

SurfaceCONTROL 3D 3500 wyróżnia się kompaktową konstrukcją i wysoką dokładnością pomiaru połączoną z dużą szybkością przetwarzania danych. Dwa modele obejmują różne pola pomiarowe.

Oprócz szybkiego przesyłania danych przez Gigabit Ethernet, czujnik oferuje dodatkowy cyfrowy interfejs I / O.

2D / 3D Gateway II obsługuje połączenia EtherNet / IP, PROFINET i EtherCAT. Zaawansowane narzędzia programowe pozwalają na precyzyjne pomiary 3D i inspekcje powierzchni. Zgodność z GigE Vision umożliwia również łatwą integrację z oprogramowaniem do przetwarzania obrazu innych firm. Kompleksowy pakiet SDK do integracji oprogramowania klienta uzupełnia pakiet oprogramowania.

Właściwości surfaceCONTROL 3D 3500:

• Pełne obrazy 3D w 0,2 s
• Migawki o dokładności mikrometrycznej z dużymi polami pomiarowymi
• Najwyższa precyzja do <0,4 μm
• Do 2,2 miliona punktów 3D na sekundę
• Interfejsy cyfrowe (zintegrowane): GigE Vision / GenICam
• Interfejsy cyfrowe (przez bramkę 2D / 3D): PROFINET / EtherCAT / EtherNet / IP
• Cyfrowe wejścia / wyjścia: 4 cyfrowe wejścia / wyjścia, dla których można ustawić parametry (dla zewnętrznego wyzwalania, sterowania czujnikiem, wyjścia stanów czujnika)

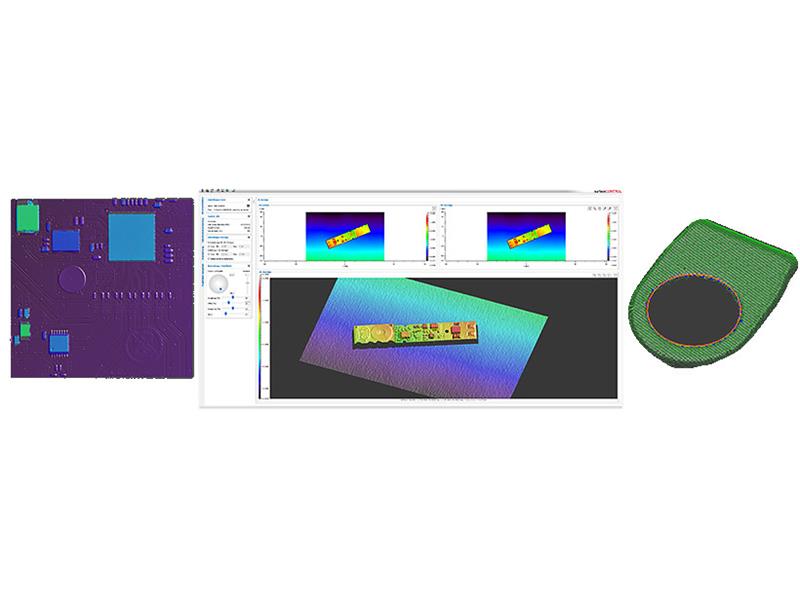

Przykłady aplikacji surfaceCONTROL 3D 3500:

• Kontrola geometrii 3D i wykrywanie kształtu
• Inspekcja elementów elektronicznych
• Wykrywanie defektów
• Rozpoznawanie tekstu 3D i wykrywanie najdrobniejszych struktur
