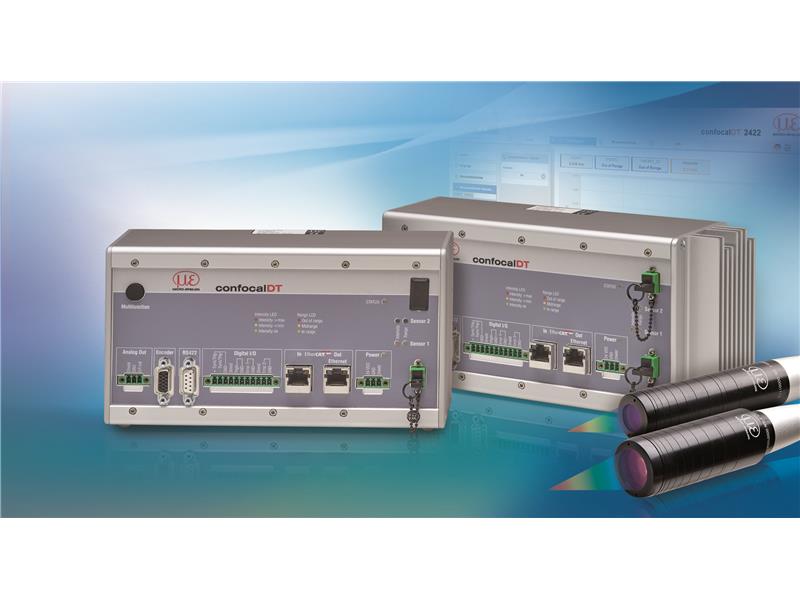

- WObit - Kontrolery confocalDT 2421 i 2422

W ofercie WObit dostępne są nowe kontrolery konfokalne confocalDT 2421 i 2422 przeznaczone do różnorodnych zadań pomiarowych. Są one idealnym rozwiązaniem zwłaszcza w przemyśle szklarskim, gdzie zazwyczaj występują wysokie wskaźniki przerobowe. Dzięki nim możliwe jest wykonywanie wielotorowych pomiarów na płaskiej powierzchni szkła, dwustronnych czy wielopunktowych pomiarów grubości szkła opakowaniowego przy użyciu tylko jednego kontrolera. Systemy te mogą być również wykorzystywane przy pomiarze grubości arkuszy blachy, do zapewnienia jakości w produkcji telefonów komórkowych oraz w produkcji elektroniki.

Specjalna funkcja kalkulacji w kontrolerze umożliwia ocenę i uśrednianie obu kanałów np. w celu wyznaczenia grubości materiału. Akwizycja pomiaru jest synchroniczna i może być realizowana przy wykorzystaniu pełnej szybkości pomiarowej dla obu kanałów. Kontrolery confocalDT 2421 i 2422 są opłacalnym rozwiązaniem, w szczególności dla pomiarów wielopunktowych.

Zasada pomiaru:

Konfokalno-chromatyczny system pomiarowy confocalDT składa się z kontrolera ze źródłem światła LED i czujnika. Czujnik jest połączony z kontrolerem poprzez światłowód na dystansie maksymalnie do 50 m. Odległość punktu ogniskowej jest zróżnicowana z powodu aberracji chromatycznej optyki czujnika. W sterowniku do każdej długości fali przypisana jest pewna odległość. Światło odbite od powierzchni pomiarowej jest przekazywane do optyki odbiornika, gdzie oceniana jest spektralna intensywność rozproszonego światła. Ta unikalna metoda pomiaru pozwala z najwyższą precyzją mierzyć przemieszczenie i odległość. Możliwy jest pomiar zarówno rozpraszających jak i lustrzanych powierzchni. Przy użyciu jednego czujnika można zrealizować jednostronny pomiar grubości przeźroczystych materiałów lub zmierzyć przestrzeń między wieloma przeźroczystymi warstwami wraz z jednoczesnym pomiarem odległości.
