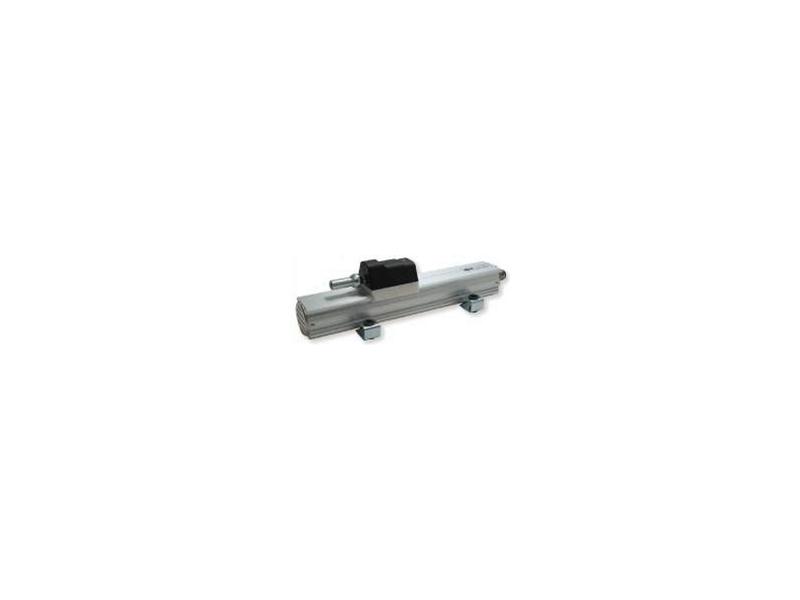

- WObit - Magnetostrykcyjne czujniki do pomiaru drogi z serii PMS

Czujniki magnetostrykcyjne PMS są dostępne w długościach pomiarowych od 100 do 4000 mm z błędem liniowości mniejszym od ±0,02%. Dla umożliwienia łatwego podłączenia w układach pomiarowych czujnik posiada wyjście w standardzie napięciowym 0...+10 V lub wyjście pętlą prądową o wartości 0.. 20 mA względnie 4.. 20 mA (elektronika 2442) przy zasilaniu jednym napięciem stałym 24 V±20%. Elektronika czujnika jest zabezpieczona przed przepolaryzowaniem zasilania i przepięciem. Sygnały wyprowadzone są poprzez złącze przemysłowe 5-stykowe lub kabel zależnie od wyboru zamawiającego. Prędkość przemieszczenia może wynosić maksymalnie 10 m/s a przyspieszenie 100 m/sek2. Rozdzielczość czujnika określana jest jako nieskończona, ograniczona jedynie szumami sygnału wyjściowego. Histereza nie przekracza 0,01 mm. Bezstykowa metoda pomiaru prowadzi do bardzo długiej żywotności. Dodatkowo czujnik toleruje duże niedokładności prowadzenia magnesu zadającego pozycję, co ułatwia montaż.

Dzięki stopniowi ochrony IP67 czujniki te szczególnie nadają się do zastosowania w trudnych warunkach przemysłowych nawet w obecności silnych wibracji. Standardowo czujnik dostarczany jest z dwoma elementami mocującymi (bloczki mocujące). Czujnik mieści się w profilu aluminiowym o średnicy 30 mm wyposażonym w specjalne prowadzenie zadajnika i kryzy pozwalające na mocowanie klamrami z rozstawem śrub 42,5 mm. Klamry można przesuwać wzdłuż kryzy profilu.

Długość profilu jest większa o około 154 mm od zakresu pomiarowego. Zakres dopuszczalnych temperatur pracy wynosi od -30°C do +75°C, a składowania od -40°C do +100°C. Częstotliwość odświeżania dla długości poniżej 300 mm wynosi 0,5 ms i rośnie do 1 ms dla długości do 1000 mm, do 1,5 ms powyżej 1100 mm i do 2 ms powyżej 2000 m. Typowe aplikacje czujników magnetostrykcyjnych zaczynają się tam, gdzie z uwagi na zbyt niską żywotność lub drgania obiektu nie można zastosować czujników potencjometrycznych (np. wtryskarki). Czujniki te wykorzystywane są także w maszynach do obróbki drewna i kamienia, trakach, pomiarach poziomu czy pozycjonowaniu zasuwy elektrowni wodnej.
