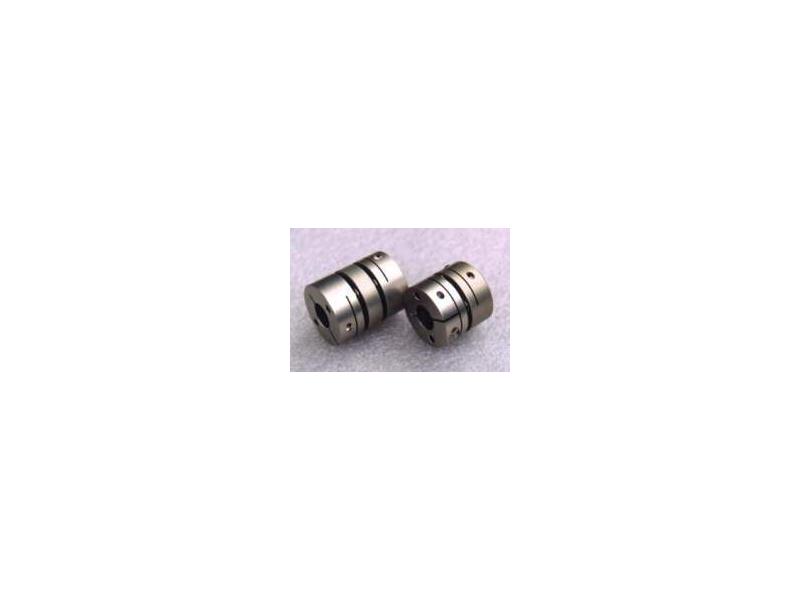

- WObit - Sprzęgła dyskowe zaciskowe SDZ25

Do wyrównywania nieosiowości montażowych przy podłączaniu przetworników optoelektronicznych do osi obiektu stosuje się sprzęgła zapewniające mały błąd kinematyczny przeniesienia kątowego. Wśród sprzęgieł mieszkowych, nacinanych, heliakalnych, kłowych i o innych konstrukcjach wyróżniają się wysoką precyzją, dużym przenoszonym momentem i dużą prędkością obrotowąsprzęgła dyskowe SDZ.

Sprzęgła dyskowe mają pierścienie zaciskowe z odpowiednimi otworami pod osie, na których dzięki odpowiednim podcięciom zaciska się na osi obiektu końcówka sprzęgła stanowiąca pierścień zaciskowy. Zacisk na osi silnika jest pewny i nie kaleczy osi. Pierścienie zaciskowe połączone są odpowiednio z dyskiem ze specjalnego stopu, który sztywno przenosi obciążenie momentem obrotowym, zapewniając jednocześnie pewną elastyczność w kierunku osiowym. Łatwość montażu jest szczególną zaletą w trudno dostępnych na maszynie miejscach montażu silnika czy enkodera. Gama wielkości sprzęgieł o średnicy 25mm obejmuje różne średnice otworów. Najpopularniejsze z nich dostępne są z magazynu WObit. Na zamówienie wykonywane są sprzęgła o większych średnicach jak 32mm, 42mm i 48mm oraz sprzęgła dyskowe z podwójnym dyskiem zapewniające większą elastyczność.

Przykładowo sprzęgło SDZ25-6-10 o średnicy 25mm i długości 32mm ma sztywność skrętną 450Nm/rad, przenosi moment znamionowy 1,4Nm, toleruje błąd nieosiowości 0,1mm i błąd kątowy 1stopień. Dostępne jest ono w cenie 54PLN netto przy zakupie jednostkowym.
Sprzęgła dyskowe najchętniej stosowane są w szybkich napędach pozycjonujących z silnikami Serwo. WObit oferuje również uniwersalne sprzęgła helikalne, tanie sprzęgła plastikowe i całe rodziny sprzęgieł Oldham, Unilat firmy Huco.
