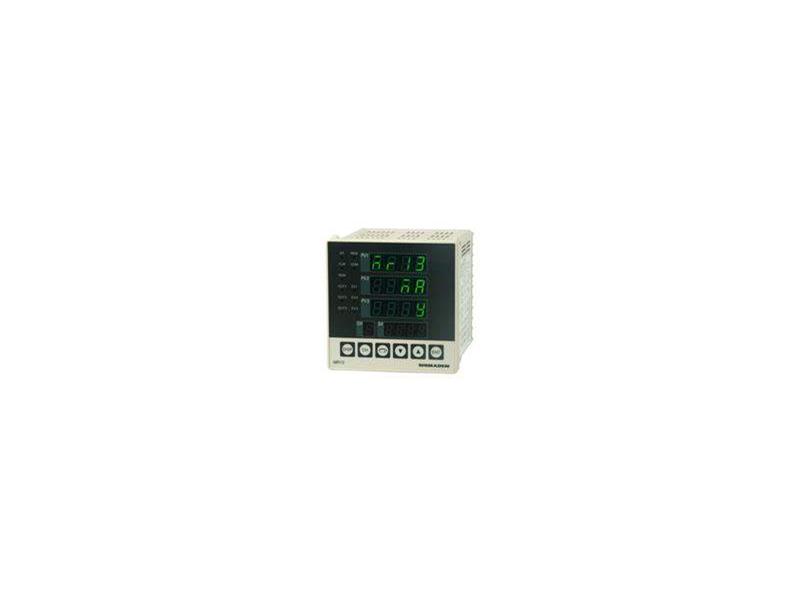

3-kanałowy regulator PID SHIMADEN MR 13

Regulator MR 13 jest 3 wejściowym automatycznym regulatorem przemysłowym typu PID zapewniającym dokładną regulację sterowanych wielkości. Stosowane są przede wszystkim w układach regulacji temperatur i wilgotności. Nowy system przetwarzania danych, regulacja EXPERT PID, poprawiony współczynnik sprawności PID zwiększona efektywność działania w sytuacjach przeregulowań i niedoregulowań. Istnieje możliwość doboru typu wejścia i zakresu wszystkie wejścia jednego typu. Programowalne zakresy pomiarowe, wejście dla termopar, czujników oporowych, urządzeń o sygnale prądowym i napięciowym. Dzięki wyposażeniu regulatora w funkcje wejścia i ustawień 3-kanałowych urządzenie bardzo dobrze sprawdza się w regulacji strefowej.

Prowadzenie działań regulacyjnych trzech wyznaczonych punktów odbywa się przez współdziałanie pojedynczego regulatora z trzema czujnikami. Wartości PV trzech monitorowanych punktów wyświetlane są jednocześnie. Przeznaczeniem przedstawionej tutaj regulacji jest monitorowanie warunków temperaturowych stanów poziomów wysokich, średnich oraz niskich pieców nieprzelotowych, a także warunków temperaturowych panujących na wejściu, w centralnej części i na wyjściu pieców tunelowych. Możliwe jest też regulowanie procesów obróbki plastycznej (formowanie), systemów pakowania oraz wielu innych urządzeń wymagających regulacji temperaturowych.

Zasilanie: 100÷260V AC

Zakres: Wybieralny

Rodzaj wejścia:
termopary, Pt100,
prądowe 0÷20, 4÷20mA,
napięciowe 0÷100mV, 0÷10V
Rodzaj wyjść:
przekaźnikowe 240V AC, 2,5A;
prądowe 4÷20mA, 0÷20mA; SSR 15V ±3V DC
Napięciowe 0÷10V DC

Wyjście analogowe: 4÷20 mA, 1÷5 V, 0÷10V, DI - beznapięciowe typu otwarty kolektor

Wyjście alarmowe: 3

Ilość wyjść: 1 + 1 na kanał

Tryb pracy: PID z autotuningiem

Komunikacja: RS-232C lub RS-485

Retransmisja: prądowe 4÷20mA, napięciowe 0÷10 mV, 0÷10V

Programowanie: 1 program 9 kroków

Wymiar: 96×96×110mm
