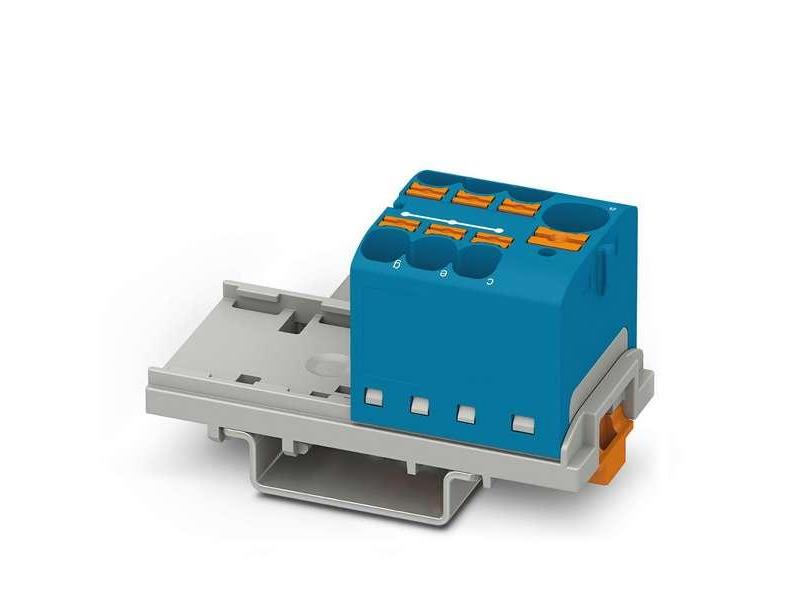

Blok rozdzielczy PTFIX 10/6X4-NS35 BU 3273594
- Producent:
- Phoenix Contact
- Numer katalogowy:
- 3273594
Typ produktu:Złączka instalacyjna
Ilość przyłączy:7
Liczba rzędów:1
Potencjały:1
Właściwości izolacji
Kategoria przepięciowa:III
Stopień zabrudzenia:3
Znamionowe napięcie udarowe:6 kV
Maksymalna utrata mocy w warunkach znamionowych:1,02 W
Zasilanie:tak
Liczba przyłączy na poziom:7
Przekrój znamionowy:4 mm²
Przekrój znamionowy AWG:10
Złącze zbiorcze
Długość odizolowania:12 mm ... 14 mm
Przyłącze według normy:IEC 60947-7-1
Przekrój przewodu sztywnego:0,5 mm² ... 10 mm²
Przekrój przewodu AWG:20 ... 8 (przeliczone według IEC)
Przekrój przewodu, linka:0,5 mm² ... 10 mm²
Przekrój przewodu linki [AWG]:20 ... 8 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,5 mm² ... 10 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego:0,75 mm² ... 2,5 mm²
Prąd znamionowy:57 A
Maksymalny prąd obciążenia:57 A (przy przekroju poprzecznym przewodu 10 mm²)
Prąd sumaryczny maks.:63 A (Nie można przekraczać maks. prądu obciążenia pojedynczego punktu zaciskowego.)
Napięcie znamionowe:800 V
Przekrój znamionowy:10 mm²
Wyprowadzenie
Długość odizolowania:10 mm ... 12 mm
sonda wzorcowa:A4
Przyłącze według normy:IEC 60947-7-1
Przekrój przewodu sztywnego:0,2 mm² ... 6 mm²
Przekrój przewodu AWG:24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka:0,2 mm² ... 4 mm²
Przekrój przewodu linki [AWG]:24 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,2 mm² ... 4 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego:0,5 mm² ... 1 mm²
Prąd znamionowy:41 A
Maksymalny prąd obciążenia:41 A (przy przyłączu przewodów 6 mm²)
Prąd sumaryczny maks.:63 A
Napięcie znamionowe:800 V
Przekrój znamionowy:4 mm²
Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego:1,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):2,5 mm² ... 10 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):1 mm² ... 10 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego:0,5 mm² ... 6 mm²
Przekrój przewodu, drut [AWG]:20 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,75 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,5 mm² ... 4 mm²
Szerokość:28,6 mm
Wysokość NS 15:30,4 mm
wysokość NS 35/7,5:32,4 mm
Długość:58,1 mm
