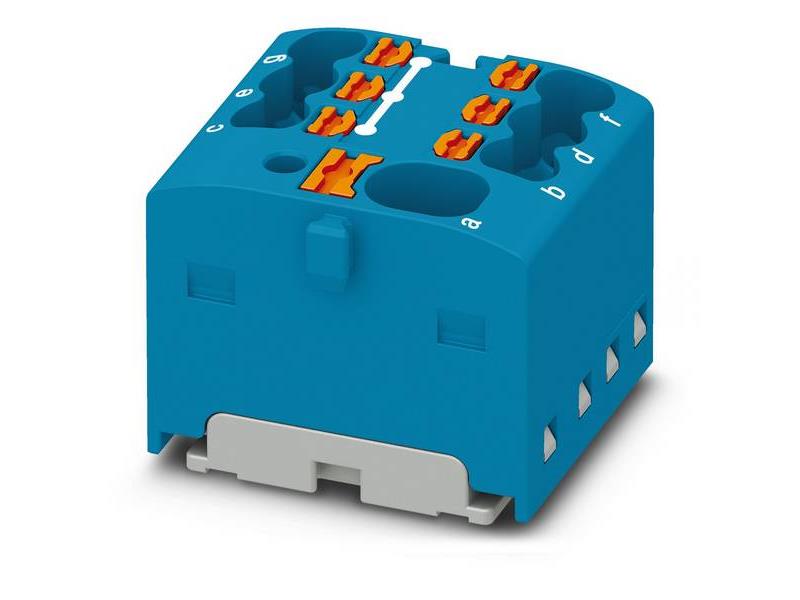

Blok rozdzielczy PTFIX 4/6X1,5 BU 1047467
- Producent:
- Phoenix Contact
- Numer katalogowy:
- 1047467
Typ produktu:Złączka instalacyjna
Ilość przyłączy:7
Liczba rzędów:1
Właściwości izolacji
Kategoria przepięciowa:III
Stopień zabrudzenia:3
Znamionowe napięcie udarowe:6 kV
Maksymalna utrata mocy w warunkach znamionowych:0,56 W
Zasilanie:tak
Liczba przyłączy na poziom:7
Przekrój znamionowy:1,5 mm²
Przekrój znamionowy AWG:14
Wyprowadzenie
Długość odizolowania:8 mm ... 10 mm
sonda wzorcowa:A3
Przyłącze według normy:IEC 60998-2-2
Przekrój przewodu sztywnego:0,14 mm² ... 2,5 mm²
przekrój przewodu AWG:26 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka:0,14 mm² ... 1,5 mm²
Przekrój przewodu linki [AWG]:26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,14 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,14 mm² ... 1,5 mm²
Prąd znamionowy:17,5 A
Maksymalny prąd obciążenia:41 A
Prąd sumaryczny maks.:32 A
Napięcie znamionowe:450 V
Złącze zbiorcze
Długość odizolowania:10 mm ... 12 mm
Przyłącze według normy:IEC 60998-2-2
Przekrój przewodu sztywnego:0,2 mm² ... 6 mm²
przekrój przewodu AWG:24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka:0,2 mm² ... 4 mm²
Przekrój przewodu linki [AWG]:24 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,2 mm² ... 4 mm²
Prąd znamionowy:41 A
Maksymalny prąd obciążenia:41 A (przy przyłączu przewodów 6 mm²)
Prąd sumaryczny maks.:41 A
Przekrój znamionowy:4 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego:0,34 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,34 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,34 mm² ... 1,5 mm²
Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego:0,34 mm² ... 6 mm²
Przekrój przewodu, drut [AWG]:24 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka:0,34 mm² ... 4 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego):0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego):0,2 mm² ... 4 mm²
Szerokość:19 mm
Wysokość:17,7 mm
Długość:21,6 mm
