- Producent:
- IOTech

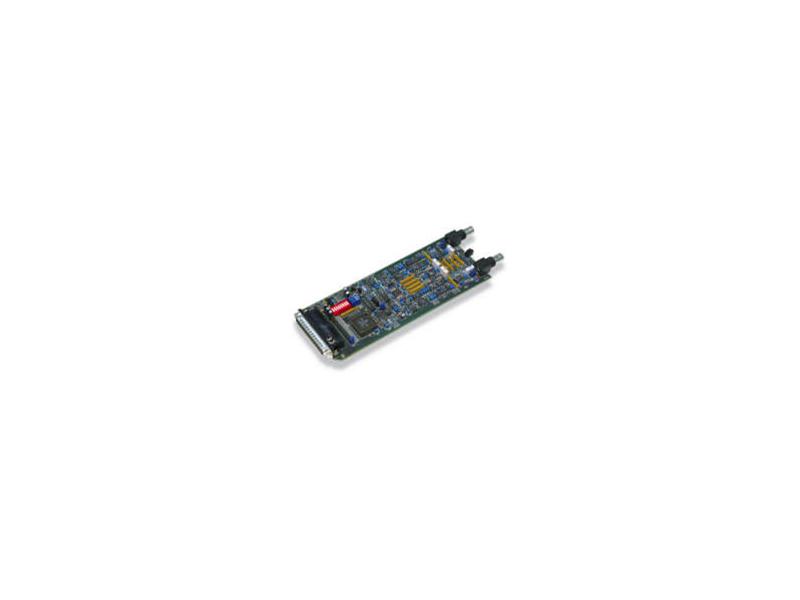

Architektura karty DBK4
Każdy z kanałów wyposażony jest w źródło prądu stałego, programowalny wzmacniacz napięciowy, programowalny filtr any-alisingowy oraz symultaniczny układ sample and hold.
Źródło prądowe. Użytkownik może za pomocą jumpera wybrać jakie źródło prądowe podłączyć do czujnika - 2mA lub 4mA. Może także zrezygnować z podłączania źródła prądowego do czujnika.
Programowalne wzmocnienie. Programowalny wzmacniacz akceptuje napięcia wejściowe w zakresach +/- 50mV, +/-500mV oraz +/-5V. Użytkownik może określić różne wzmocnienie dla każdego z kanałów.
Filtr anty-aliasingowy. Karta wyposażona jest w programowalny, dolnoprzepustowy filtr Butterworth'a. Można zaprogramować częstotliwość odcięcia wybierając jedną z ośmiu wartości od 141,6Hz do 18kHz. Można także ominąć filtr, co rozszerza szerokość pasma do 40kHz na kanał.
Układ Samle& Hold. Układ samle and hold ,w który wyposażona jest karta, pozwala na próbkowanie wszystkich kanałów w systemie pomiarowym (maksymalnie 256) w odstępach 50ns jeden od drugiego.
Cechy szczególne:
- 2 kanały wejściowe do sygnałów dynamicznych
- programowalny wzmacniacz z zakresami: +/- 50mV, +/-500mV oraz +/-5V
- wbudowane źródło prądowe
- programowalny filtr anty-aliazsngowy
- przeznaczony dla systemów pomiarowych LogBook, DaqBook, DaqLab, DaqScan, DaqBoard/2000
