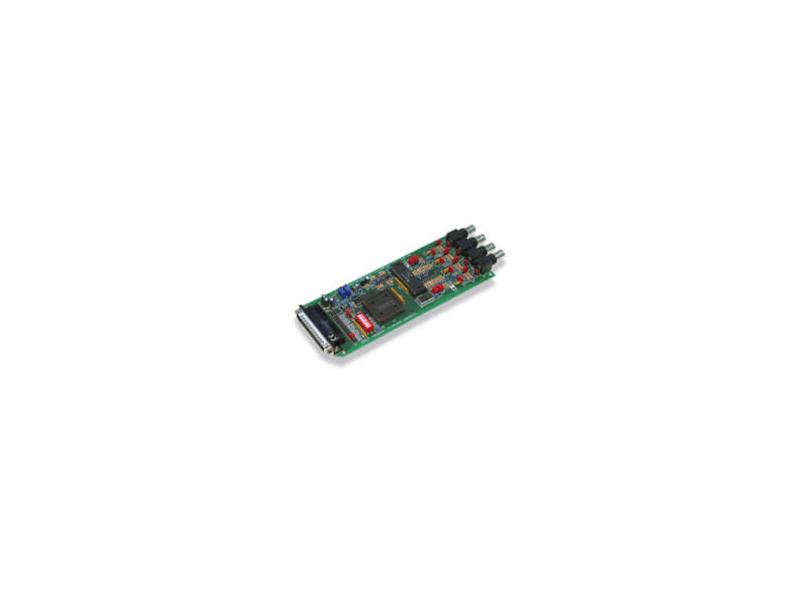

DBK7- 4-kanałowa karta do pomiaru częstotliwości

DBK7 jest 4 kanałową kartą kondycjonującą do pomiarów częstotliwości. Karta współpracuje z systemami pomiarowymi firmy IOTech. DBK7 mierzy częstotliwość sygnału wejściowego i konwertuje ją na napięcie. Otrzymany sygnał może być łatwo zmierzony przez dowolny system pomiarowy firmy IOTech współpracujący z modułami kondycjonującymi DBK. Pomiary wykonane za pomocą DBK7 mogą być w łatwy sposób zsynchronizowane z innymi pomiarami analogowymi przeprowadzanymi w systemie pomiarowym. Pozwala to zbadać korelację mierzonych częstotliwości z innymi wielkościami mierzonymi w systemie. DBK7 idealnie nadaje się do pomiarów częstotliwości obrotu np. pomiarach motoryzacyjnych, w aplikacjach pomiaru przepływu itp. Do jednego systemu pomiarowego można podłączyć jednocześnie nawet 64 karty DBK7, co pozwala na mierzenie częstotliwości maksymalnie 256 sygnałów. DBK7 pozwala na mierzenie częstotliwości sygnałów analogowych i cyfrowych.

W przypadku pomiaru częstotliwości sygnału analogowego, DBK7 akceptuje sygnały o maksymalnej wartości międzyszczytowej napięcia do 80V. Każdy z kanałów jest wyposażony w filtr dolnoprzepustowy, którego częstotliwość odcięcia, wybierana za pomocą jumpera, może mieć wartość 100kHz, 300Hz lub 30Hz. Karta może mierzyć częstotliwości sygnałów analogowych od 1Hz do 100kHz.

Pomiar częstotliwości sygnału cyfrowego może się odbywać w zakresie od 0,001Hz do 950 kHz. Akceptowane są sygnały cyfrowe o wartościach od -15V do +15V. Wejścia cyfrowe wyposażone są w rezystory pociągające, co pozwala na współpracę z przełącznikami i przekaźnikami.

Cechy szczególne:

- 4 kanały do pomiaru częstotliwości,
- pomiar w zakresach od 1Hz do 950kHz
- wysoka rozdzielczość, nawet 0.0025 Hz (12 bitowa rozdzielczość)
- pomiar częstotliwości sygnałów analogowych i cyfrowych
- konfigurowalny filtr dolnoprzepustowy dla każdego kanału
- idealny do pomiarów prędkości obrotowych i mierników przepływu.
