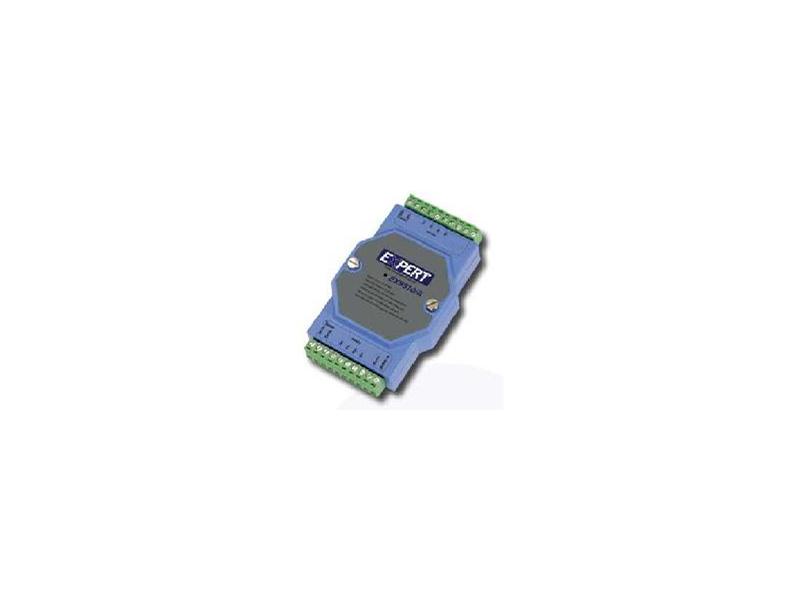

Expert EX9510A - wzmacniacz/repeater RS232/422/485

SERIA EX9000 - Wzmacniacz/Repeater RS232/422/485

EX-9510/A
WPROWADZENIE
Repeater EX-9510 wzmacnia sygnały RS-422/485 powodując zwiększenie dystansu transmisji o kolejne 1200 m oraz maksymalnej liczby podłączonych węzłów do 128. EX-9510 zdolny jest do automatycznego wykrycia przepływu danych i odpowiedniego przełączenia kierunku ich przesyłu.
Auto-detekcja szybkości transmisji umożliwia automatyczną konfigurację sygnałów RS-422/485 dla dowolnej szybkości bez zewnętrznych układów przełączających (funkcja „Auto Pro”). Optizolacja w EX-9510 (do 3000VDC) zapewnia ochronę hosta przed zwarciem do masy i niebezpiecznymi impulsami napięcia na liniach RS-422/485.
EX-9510 zapewnia również ochronę przeciwprzepięciową na liniach danych. Wbudowane tłumiki szybkich przebiegów nieustalonych na każdej linii chronią moduł przed niebezpiecznymi poziomami lub impulsami napięcia.

Właściwości:
· nadzorowanie magistrali RS-422/485
· brak zewnętrznych sygnałów kontroli przepływu wymaganych przy RS-485
· izolacja – 3000 VDC
· tłumienie przebiegów nieustalonych na liniach RS-485
· szybkość transmisji do 115,2 Kbps
· zwiększenie dystansu o kolejne 1200m
· miejsce na rezystory dopasowujące (R8, R9)
· wskaźniki zasilania i przepływu danych wykorzystywane przy usuwaniu usterek
· wymagane zasilanie: +10 V do +30 VDC
· łatwy montaż na szynie DIN lub dowolnej płaskiej powierzchni
