Han Q 1/0 Axial Screw Protected

Kompaktowe złącze wysokoprądowe
Montaż bez stosowania specjalistycznych narzędzi

Trend miniaturyzacji w przemyśle jest co raz silniejszy. Wychodząc naprzeciw tym wymaganiom HARTING wprowadza do oferty jednopinowe złącze Han® Q 1/0 Axial Screw Protected będące optymalnym rozwiązaniem w aplikacjach o ograniczonej przestrzeni. Złącze umożliwia przewodzenie prądu o natężeniu 100 A w małych obudowach rozmiaru 3A.

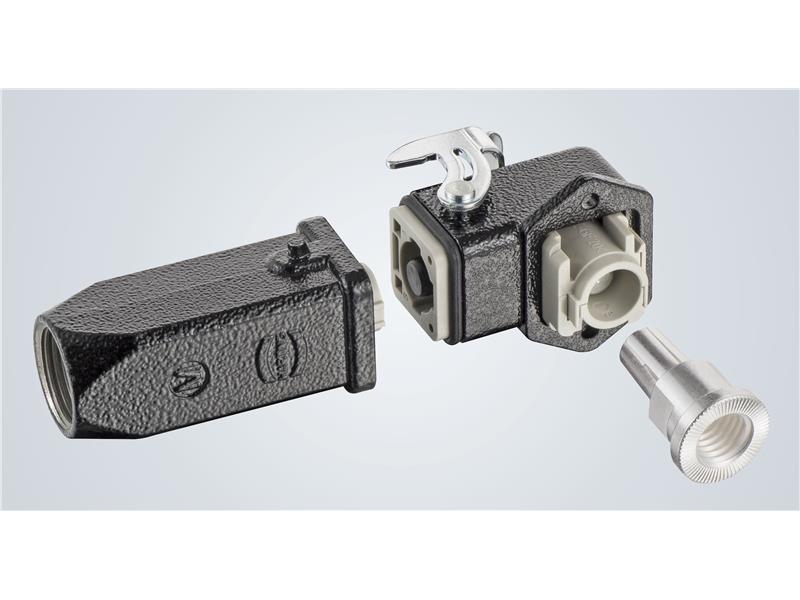

Charakterystyczną cechą złącza Han® Q 1/0 jest męski, kątowy pin i relatywnie płaska struktura. Kompaktowość została osiągnięta po stronie przyłączeniowej poprzez zastosowanie dodatkowego kontaktu żeńskiego. Wstępnie zmontowany wariant męski nie wymaga montażu ze strony użytkownika. Po stronie przyłączeniowej kontakt żeński prosty bazuje na technice przyłączeniowej typu Axial-Screw.

HARTING posiada w ofercie również wersję z prostym, męskim kontaktem umożliwiającą stworzenie połączenia przelotowego jak również połączenia typu kabel-kabel. W tej wersji kontakt żeński w strefie przyłączeniowej nie jest stosowany, przyłączenie jest stosowane za pomocą standardowego podłączenia przewodu.

Złącze Han® Q 1/0 Axial Screw Protected może być stosowane z przewodami o przekrojach z zakresu od 16 mm² do 25 mm². Złącze posiada możliwość kodowania za pomocą osobnych kontaktów. Dodatkowo piny są chronione przez dotykiem zgodnie z IEC 60 529.
