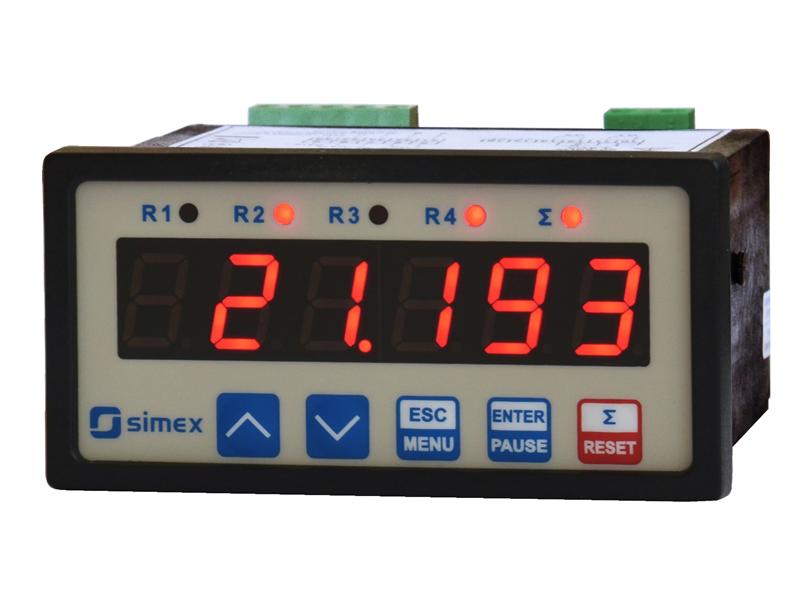

LICZNIKI PRZEPŁYWU SERII SPI

Liczniki przepływu serii SPI zaprojektowane zostały do współpracy z impulsowymi przetwornikami przepływu, ze współczynnikami od 0,01 do 9999,99 impulsów/litr. Do urządzenia może być dołączony przetwornik przepływu, wyposażony w wyjście stykowe lub elektroniczne (typu open collector). Szeroki zakres bilansu (do 15 cyfr znaczących) pozwala na kontrolę wielkości przepływu przez długi czas użytkowania. Zadaniem licznika przepływu jest pomiar wartości chwilowej przepływu i rejestracja bilansu mediów takich jak: ciecze, gazy, bądź materiały sypkie. Liczniki przepływu mogą również pełnić rolę regulatora w procesach przemysłowych. Posiadają 1 lub 2 wyjście przekaźnikowe lub tranzystorowe (OC) programowane w zależności od wartości chwilowej przepływu. Licznik umożliwia dostęp do wszystkich wewnętrznych rejestrów, łącznie z bezpośrednim sterowaniem przekaźników, poprzez łącze RS-485 z wykorzystaniem protokołu MODBUS RTU. Liczniki SPI posiadają stabilizowane, nieseparowane wyjście zasilania czujników. Opcjonalnie liczniki (tylko wersja SPI-94) mogą być wyposażone w aktywne wyjście prądowe.

Licznik przepływu posiada następujące dodatkowe możliwości:
- ustawianie alarmu dźwiękowego wyzwalanego przy przekroczeniu zakresu pomiarowego (SPI-94),
- opcja ACCESS umożliwiająca bezpośredni dostęp do wartości progów dla wyjść przekaźnikowych,
- opcja bezpośredniego dostępu do wartości progów dla wyjść przekaźnikowych.

Dane techniczne liczników przepływu:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC;
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W;
Wyświetlacz: LED, czerwony, 6 x 9 mm lub 6 x 13 mm;
Wejście: impulsowe: izolowane galwanicznie z eliminacją drgań zestyków i kontrolą wypełnienia impulsów, max. częstotliwość wejściowa 10,0 kHz;
Kasowanie licznika bilansu: aktywne zbocze lub poziom, izolowane galwan.;
Precyzja wartości chwilowych przepływu: wybierana w zakresie 0 ÷ 0,00000 jednostki;
Jednostka przepływu chwilowego: l lub m3 / min., sek. lub h;
Pojemność licznika bilansu: ponad 4 x 109 imp. (max. 15 cyfr znaczących bilansu);
Precyzja wskazań wartości bilansu: wybierana w zakresie od ±1 do ± 0,0001 jednostki;
Jednostka bilansu: l lub m3;
Czas oczekiwania na impuls: ustawiany od 0,1 do 39,9 sek.;
Zakres wskazań: 0 - 999999 + kropka dziesiętna;
Dokładność: ± 0,25% ± jedna cyfra w całym zakresie temperatur pracy;
Wyjścia: 1, 2 lub 4 przekaźnikowe 1A/250V AC lub OC 30mA/30VDC/100mW;
Wyjście zasilania przetworników: 24V DC + 5%, -10% / max. 100 mA, stabilizowane, nie separowane od interfejsu RS-485; Interfejs komunikacyjny: RS-485, 1200 ÷ 115200 bit/s, 8N1 oraz 8N2, Modbus RTU (nieizolowany od wyjścia zasilania przetworników);
Pamięć danych: nieulotna typu EEPROM;
Temp. pracy: 0°C ÷ +50°C;
Temp. składowania: -10°C ÷ +70°C;
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe);
Obudowa: tablicowa;
Materiał obudowy: NORYL - GFN2S E1;
Wymiary obudowy: 72 x 36 x 97 mm lub 96 x 48 x 100 mm;
Wymiary otworu montażowego: 66,5 x 32,5 mm lub 90,5 x 43 mm.
