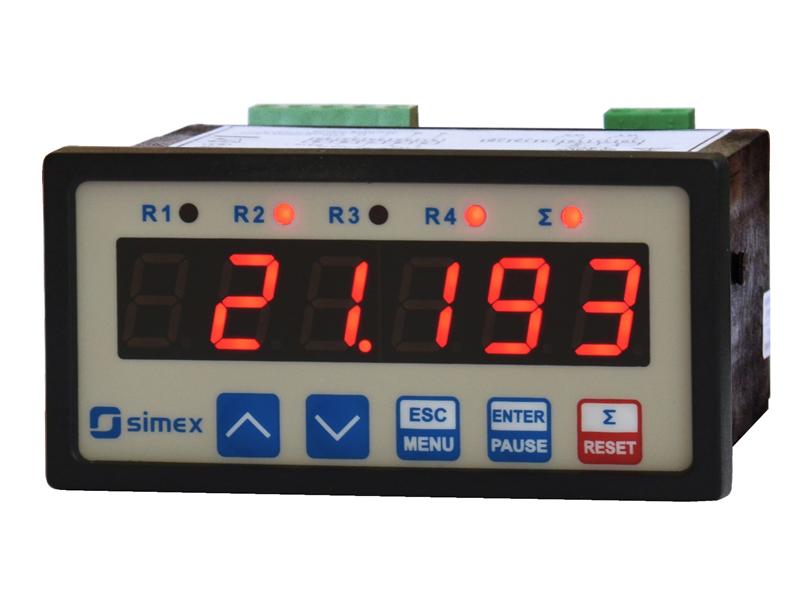

Liczniki przepływu SPI-94

SPI-94 to liczniki przepływu zaprojektowane do współpracy z impulsowymi przetwornikami przepływu, ze współczynnikami od 0,01 do 9999,99 imp./litr, wyposażonymi w wyjście stykowe lub elektroniczne (typu open collector). Zadaniem licznika przepływu jest pomiar wartości chwilowej przepływu i rejestracja bilansu mediów takich jak: ciecze, gazy, bądź materiały sypkie. Szeroki zakres wskazań bilansu (do 16 cyfr znaczących) pozwala na kontrolę wielkości przepływu przez długi czas użytkowania. Wbudowana funkcja dozownika pozwala stosować SPI-94 w wielu gałęziach przemysłu (spożywczy, farmaceutyczny, farbiarski). Liczniki przepływu posiadają 2 lub 4 wyjścia przekaźnikowe lub typu OC programowane w zależności od wartości chwilowej przepływu, dozownika lub bilansu (tylko wyjście R1).

Główne zalety licznika przepływu:
- odczyt wartości chwilowej i bilansu,
- dozowanie i zliczanie zadanych porcji,
- programowalne miejsce przecinka, jednostki objętości i czasu przepływu,
- nastawne czasy opóźnienia wyjść sterujących do 99 sek. lub min oraz histereza progów,
- opcja ACCESS - łatwa modyfikacja progów.

Dane techniczne liczników przepływu:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC, wszystkie separowane
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, 6 x 13 mm, czerwony (zielony - na zamówienie)
Wejścia: impulsowe, izolowane galwanicznie
COM - wspólne
kasowanie dozownika - aktywne zbocze lub poziom
kasowanie licznika bilansu - aktywne zbocze lub poziom
blokada zliczania - aktywne zbocze lub poziom
impulsowe - liczące z eliminacją drgań zestyków i kontrolą wypełnienia imp., max. częstotliwość wej. 10,0 kHz
Precyzja wartości chwilowych przepływu: wybierana w zakresie 0 ÷ 0,00000 jedn.
Jednostka przepływu chwilowego: l lub m / min., sek. lub h
Pojemność licznika bilansu: ponad 4 x 10 m (max. 16 cyfr znaczących bilansu)
Pojemność licznika dozownika: do 65536 m
Precyzja wskazań wartości bilansu i dozownika: wybierana w zakresie 0 ÷ 0,000
Jednostka bilansu i dozownika: l lub m3
Czas oczekiwania na impuls: ustawiany od 0,1 do 39,9 sek.
Zakres wskazań: 0 ÷ 999999 + kropka dziesiętna
Dokładność:
pomiaru częstotliwości: ± 0,02% w całym zakresie temperatur pracy
pomiaru przepływu: zgodna z dokładnością dołączonego przetwornika przepływu
Wyjścia: 2 lub 4; przekaźnikowe 1A/250V AC (cosj=1) lub OC 30mA/30V DC/100mW
Wyjście zasilania przetworników: 24V DC +5%, -10% / max. 100 mA, stabilizowane, nie separowane od interfejsu RS-485
Wyjście aktywne prądowe: zakres pracy max. 0 ÷ 24 mA, rezystancja obciążenia max. 700ohm (opcja dostępna wraz z 2 przekaźnikami, patrz: sposób zamawiania)
Interfejs komunikacyjny: RS-485, 1200 ÷ 115200 bit/s, 8N1 oraz 8N2, Modbus RTU, nieizolowany od wyjścia zasilania przetworników
Pamięć danych: nieulotna typu EEPROM
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (front), dostępna dodatkowa ramka IP 65 uszczelniająca wycięcie w panelu; IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm, otworu montażowego: 90,5 x 43 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
