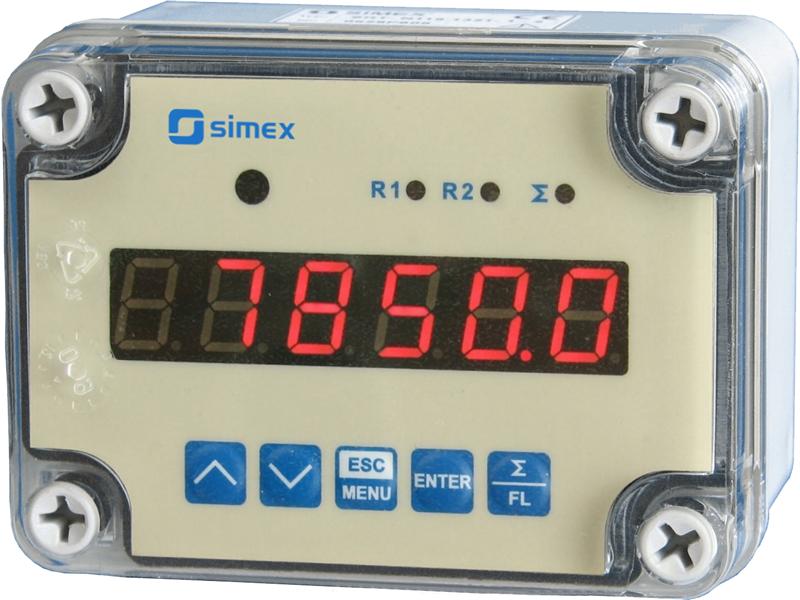

Liczniki przepływu SPI-N118

SPI-N118 to liczniki przepływu w szczelnej obudowie naściennej (IP 65), zaprojektowane do współpracy z impulsowymi przetwornikami przepływu, ze współczynnikami od 0,01 do 9999,99 imp./litr, wyposażonymi w wyjście stykowe lub elektroniczne (typu open collector). Zadaniem liczników przepływu jest pomiar wartości chwilowej przepływu i rejestracja bilansu mediów takich jak: ciecze, gazy, materiały sypkie. Szeroki zakres wskazań bilansu (do 16 cyfr znaczących) pozwala na kontrolę wielkości przepływu przez długi czas użytkowania. Liczniki przepływu posiadają wbudowaną funkcję dozownika, która pozwala stosować SPI-N118 w wielu gałęziach przemysłu (spożywczy, farmaceutyczny, farbiarski). Liczniki przepływu mogą posiadać 2 wyjścia przekaźnikowe (lub OC) programowane w zależności od wartości chwilowej przepływu, dozownika lub bilansu (tylko wyjście R1).

Główne zalety licznika przepływu:
- odczyt wartości chwilowej i bilansu,
- dozowanie i zliczanie zadanych porcji,
- programowalne miejsce przecinka, jednostki objętości i czasu przepływu,
- nastawne czasy opóźnienia wyjść sterujących do 99 sek. lub min oraz histereza progów,
- opcja ACCESS - łatwa modyfikacja progów.

Dane techniczne liczników przepływu:
Zasilanie: 230V AC ± 10% separowane, 110V AC ±5% separowane lub 24V DC ± 15% nieseparowane od wejścia pomiarowego
Pobór mocy: dla zasilania 110V AC i 230V AC: max. 2,6VA, dla 24V DC: max. 4,5W
Wyświetlacz: LED, 6 x 13 mm, czerwony (zielony - za zamówienie), ośmiostopniowa skala jasności wyświetlacza
Wejście: impulsowe, izolowane galwanicznie
COM - wspólne
kasowanie dozownika - aktywne zbocze lub poziom
kasowanie licznika bilansu - aktywne zbocze lub poziom
blokada zliczania - aktywne zbocze lub poziom
impulsowe - liczące z eliminacją drgań zestyków i kontrolą wypełnienia impulsów, max. częstotliwość wej. 10,0 kHz
Zakres wskazań: 0 ÷ 999999 + kropka dziesiętna
Precyzja wartości chwilowych przepływu: wybierana w zakresie 0 ÷ 0,00000 jedn.
Jednostka przepływu chwilowego: l lub m / min., sek. lub h
Dokładność: pomiaru częstotliwości: ± 0,02% w całym zakresie temperatur pracy
pomiaru przepływu: zgodna z dokładnością dołączonego przetwornika przepływu
Pojemność licznika bilansu: ponad 4 x 10^9 imp. (max. 16 cyfr znaczących bilansu)
Pojemność licznika dozownika: do 65536 m3
Precyzja wskazań wartości bilansu i dozownika: wybierana w zakresie 0 ÷ 0,000
Jednostka bilansu i dozownika: l lub m3
Czas oczekiwania na impuls: ustawiany od 0,1 do 39,9 sek.
Wyjście: 0 lub 2; przekaźnikowe 1A/250V AC (cos=1) lub OC 30mA/30VDC/100mW
Wyjście zasilania czujników: 24V DC, niestabilizowane,nieizolowane od wejść pomiarowych; dla 230V i 110V AC: ± 3V max. 25 mA; dla 24V DC: ± 15% max. 100 mA
Interfejs komunikacyjny: RS-485, 1200 + 115200 bit/s, 8N1 oraz 8N2, Modbus RTU, nieizolowany od wyjścia zasilnia przetworników
Pamięć danych: nieulotna typu EEPROM
Temp. pracy: 0°C ÷ +50°C (standard), -20°C ÷ +50°C (opcja)
Temp. składowania: -10°C ÷ +70°C lub -20°C ÷ +70°C (dostępna z opcją 08)
Stopień ochrony: IP 65
Obudowa: naścienna
Materiał obudowy: ABS + poliwęglan
Wymiary obudowy: bez dławic: 110 x 80 x 67 mm; z dławicami: 110 x 105 x 67 mm
