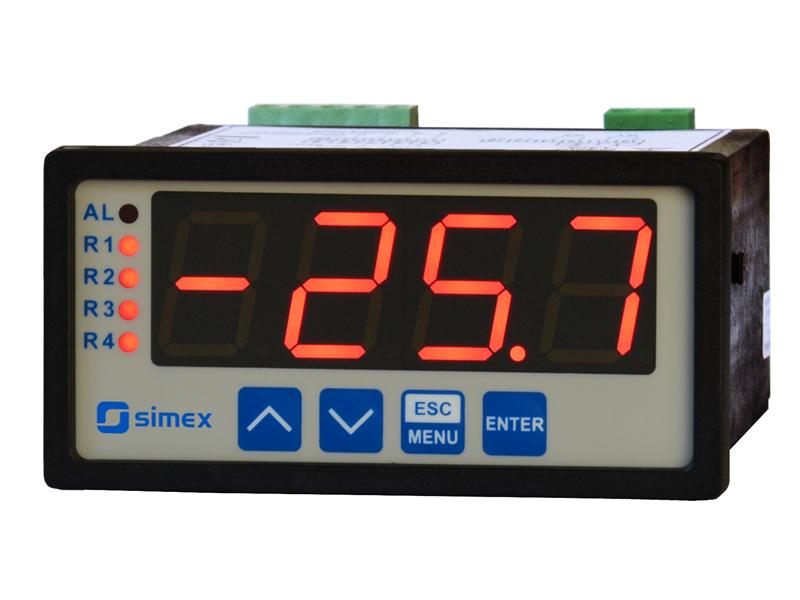

Miernik temperaturowy SRT-94

Miernik SRT-94 posiada 1 wejście rezystancyjne Pt100/500/1000 lub termoparowe, obsługujące termopary typu: K, S, J, T, N, R, B, E. Wejścia posiadają pełną linearyzację charakterystyk. Wersja mierników z wejściem termoparowym ma dodatkowy zakres -10 ÷ 90 mV, używany głównie do diagnostyki obwodów wejściowych. 4-dekadowy wyświetlacz LED o wys. 20 mm umożliwia odczyt mierzonej wartości z dużej odległości. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. 2 lub 4 wyjścia sterujące umożliwiają regulację poziomu sygnału mierzonego. Wyjście przekaźnikowe / OC może być sterowane wg jednej lub dwu wartości progowych.

Główne zalety miernika:
- programowane histerezy i czasy opóźnienia wyjść sterujących oraz stopień filtracji wskazań,
- automatyczne rozpoznawanie podpięcia 3 i 4- przewodowego (czujniki Pt),
- automatyczna kompensacja zimnych końców termopary,
- dioda alarmowa i sygnał dźwiękowy informujące o uszkodzeniu czujnika,
- do mierników proponujemy czujniki.

Dane techniczne mierników:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, 4 x 20 mm, czerwony (zielony - na zamówienie), z ośmiostopniową
regulacją jasności
Wejście: rezystancyjne: Pt100, Pt500, Pt1000 (automatyczne rozpoznawanie podpięcia 3- i 4-przewodowego, rezystancja przewodów pomiarowych max. 20 Ohm w każdym przewodzie); zakres -100°C ÷ 600°C; rozdzielczość: 0,1°C lub termoparowe: typu K, S, J, T, N, R, B, E (zakres pomiarowy K: -200°C ÷ +1370°C; S: -50°C ÷ +1768°C; J: -210°C ÷ +1200°C; T: -200°C ÷ +400°C; N: -200°C ÷ +1300°C; R: -50°C ÷ +1768°C; B: +250°C ÷ +1820°C; E: -200°C ÷ +1000°C); rozdzielczość: 1°C, dodatkowy zakres:-10 ÷ +90 mV
Dokładność: 0,1% @25°C
Stabilność: 50 ppm/°C
Wyjścia: 0, 2 lub 4; przekaźnikowe 1A/250V AC (cos fi=1) lub typu OC 30mA/30VDC/100 mW
Wyjście zasilania przetworników: 24V DC +5%, -10% / max.100 mA, stabilizowane,
nieizolowane od wejść pomiarowych
Wyjście aktywne prądowe: zakres pracy max. 0 - 24 mA, rezystancja obciążenia max. 700 Ohm (opcja dostępna wraz z 2 przekaźnikami, patrz: sposób zamawiania)
Interfejs komunikacyjny: RS-485, 8N1 oraz 8N2, 1200 bit/s ÷ 115200 bit/s, Modbus RTU (nieizolowany od wejść pomiarowych)
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm
Wymiary otworu montażowego: 90,5 x 43 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
