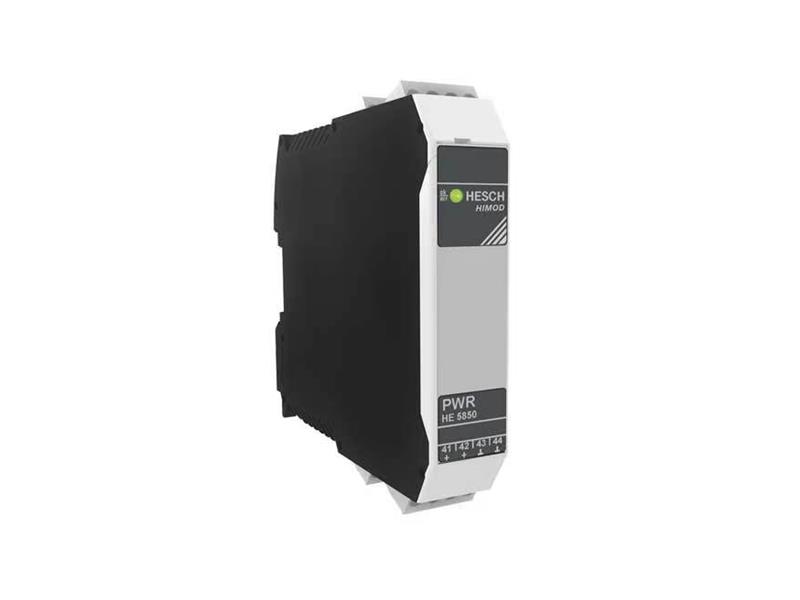

Moduł zasilający – HE 5850

Wyświetlanie stanu sygnału za pomocą diody LED
Wymiana modułu podczas pracy (pod napięciem „Hot Swap")

Moduł zasilający HE 5850 oferuje dodatkowe zasilanie z dodatkowych modułów HIMOD . Dzięki modułowi zasilania HIMOD można podłączyć do 62 modułów na złącze magistrali polowej, przy czym każdy moduł zasilania może zasilać do 16 modułów na osobnej szynie.

Komunikacja z interfejsem magistrali komunikacyjnej jest utrzymywana przez rozszerzenie magistrali szeregowej. Zastosowanie Modułów Mocy umożliwia rozbudowę systemu z dystrybucją na różne poziomy instalacji i tworzenie oddzielnych potencjałów w systemie.

Specyfikacja techniczna
ON 5850
typ modułu Moduł zasilania HIMOD
zasilacz 24 V DC (-20% /+25%), zabezpieczone przed odwrotną polaryzacją i przepięciem
prąd / pobór mocy maks. 130 mA / 3 W zużycie własne
Zasilanie modułów I/O 24 V DC (maks. 4 A) i 7,5 V DC (maks. 2 A), odporny na zwarcie
Liczba możliwych do podłączenia modułów we/wy 1...16 lub 1...62 z dodatkowym modułem zasilającym
izolacja elektryczna NIE
Połączenia / Interfejsy
autobus HPR 1 x złącze T-Bus
Zasilanie prądem stałym 24 V 1 x zacisk śrubowy / wtykowy
wskaźnik diagnostyczny
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
