Nowe switche przemysłowe serii JET-NET pozwalają budować systemy komunikacji w standardzie Industry

Warstwa komunikacyjna pełni bardzo ważną rolę w standardzie Industry 4.0. To od niej zależy czy do wszystkich elementów systemu zostaną dostarczone odpowiednie dane we właściwym czasie. Aby sprostać temu wyzwaniu warto sięgać po urządzenia odporne na awarie z funkcjami redundancji i zaawansowanej diagnostyki oraz zapewniające najwyższy poziomom cyberbezpieczeństwa.

W ofercie firmy ASTOR dostępne są nowe switche przemysłowe przeznaczone do łączenia większych grup urządzeń automatyki i udostępniania danych z warstwy sterowania do warstwy aplikacyjnej. Poza funkcjami, które standardowo dostępne są w switchach, nowe produkty JET-NET-5020G i JET-NET-5428G2 zapewniają szereg usprawnień podnoszących wydajność, bezpieczeństwo i niezawodność sieci komunikacyjnej.

Specyfikacja nowych switchy JET-NET:

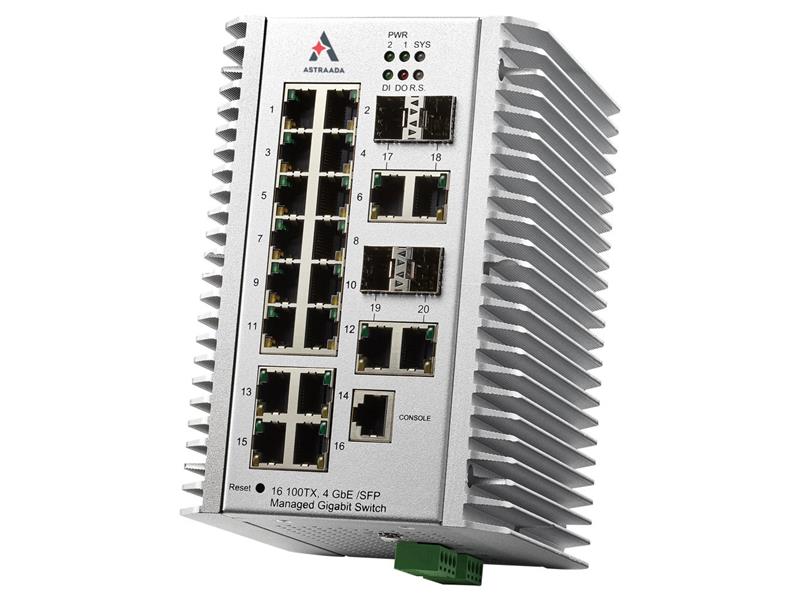

JET-NET-5020G: Switch Ethernet 16xRJ45 (10/100 TX) + 4xRJ45/SFP (100/1000 FX), zarządzanie (SNMP, WEB), redundancja RING, montaż DIN, temp. pracy -40...+75C, zasilanie 10...60VDC, zaawansowana diagnostyka i funkcje cyberbezpieczeństwa

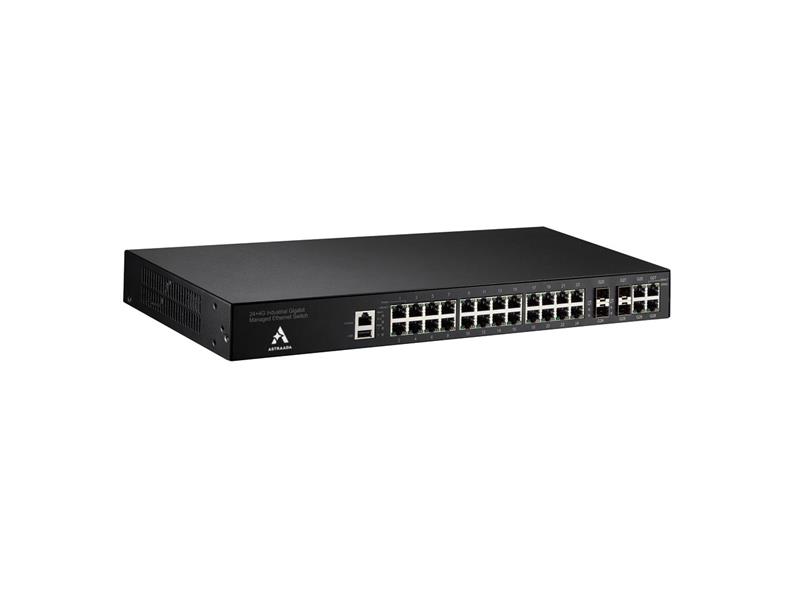

JET-NET-5428G2: Switch Ethernet 24xRJ45 (10/100 TX) + 4xRJ45/SFP (100/1000 FX), zarządzanie (SNMP, WEB), redundancja RING, montaż rack 19", temp. pracy -40...+75C, zasilanie 90...264VAC/18...75VDC, zaawansowana diagnostyka i funkcje cyberbezpieczeństwa

Konfiguracja i zarządzanie

Konfiguracja switchy może odbywać się z poziomu przeglądarki internetowej (Web/HTTPS), konsoli CLI (Telenet, SSH) oraz poprzez protokół SNMP. Najbardziej efektywnym sposobem zarządzania siecią jest wykorzystanie dedykowanego oprogramowania Korenix View, które pozwala w sposób automatyczny wykrywać połączenia sieciowe pomiędzy współpracującymi urządzeniami. Wszelkie nieprawidłowości pracy sieci zgłaszane są automatycznie, poprzez mechanizm alarmów zdarzeniowych. Administrator może być informowany o problemach komunikacyjnych, problemach z zasilaniem, użyciem błędnego hasła podczas logowania czy restartem urządzenia. Informacje diagnostyczne mogą być również udostępniane do systemu HMI/SCADA w oparciu o protokoły Modbus TCP oraz Ethernet IP. Funkcje te skracają czas obsługi usterek i przestoju instalacji.

Zapewnienie ciągłości pracy instalacji

Nowoczesne systemy wizualizacji pracy maszyn oraz układy sterowania procesami przemysłowymi budowane są w oparciu o struktury, które potrafią w sposób automatyczny naprawić uszkodzony element i utrzymać ciągłość komunikacji. Switche serii JetNet oferują funkcje:

• Rapid Super Ring (RSR) – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.
• Rapid Dual Homing (RDH) – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.
• Multi Ring – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.
• Super Chain Technology – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.
• ITU-T G.8032 (ERPS) – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.
• Link Aggregation Control Protocol (LACP) – najczęściej wykorzystywany sposób budowania redundantnych układów. Ma strukturę pierścienia, oferuje możliwość inteligentnego reagowania na uszkodzenie medium transmisyjnego (skrętki, światłowodu) lub przełącznika. W przypadku rozłączenia układu typu ring zostaje uruchomione połączenie awaryjne (czas przełączenia na ścieżkę rezerwową nie przekracza 5 ms, nawet przy dużym obciążeniu sieci). Przełącznik może pracować w kilku połączeniach typu ring równocześnie.

Zabezpieczenie przed nieuprawionym dostępem

Switche serii JetNet mogą zostać wyposażone w funkcje podnoszące cyberbezpieczeństwo sieci. Do najważniejszych należą:

• DHCP Snooping protection – switch pracując w trybie serwera DHCP zarządza dostępem urządzeń do sieci poprzez specjalną listę łączącą adresy MAC i IP urządzeń ze zdefiniowanym portem switcha. Mechanizm zabezpiecza przed próbą nieuprawnionego dodania nowego urządzenia pracującego w trybie DHCP Client oraz przed próbą wprowadzenia zewnętrznego serwera DHCP próbującego przejąć proces przydzielania adresów.
• Dynamic ARP Inspection (DAI) – po otrzymaniu pakietu ARP, switch uruchamia mechanizm porównania adresów IP z MAC. Porównanie prowadzone jest w oparciu o bazę powiązań DHCP snooping lub dostępową ARP. W przypadku braku powiązania nastąpi porzucenie pakietu celem utrzymania niezawodności sieci.
• IP source guard (IPSG) – zabezpiecza przed dostępem z zewnątrz, który może wynikać z „podsłuchania" adresu IP jednego z urządzeń pracujących w sieci. Jest to funkcja filtrująca ruch na bazie zdefiniowanych przez użytkownika IP
• Distribute Denial-of-Service protection (DDoS) – zabezpieczenie przed atakiem, w którym wykorzystywane jest kilka komputerów celem zawieszenia/spowolnienia sieci na skutek otrzymania bardzo dużej liczby komunikatów serwisowych.
• IPv6 Route Advertisement (RA) – celem zabezpieczenia jest ochrona sieci pracujących w standardzie IPv6 w przypadku, gdy nie wszystkie urządzenia wspierają standard SEND (Secure Neighbor Discovery). Zagrożeniem dla stabilnej pracy takich sieci może być źle skonfigurowany router lub celowe złośliwe działanie z zewnątrz.
