Obrotowe dociski pneumatyczne GN 875 i GN 876

Firma Elesa+Ganter uzupełniła grupę dociskaczy o dociski pneumatyczne serii GN 875 i GN 876. Nowe elementy stanowią także rozszerzenie linii produktów przeznaczonych do oprzyrządowania pneumatycznego stosowanego w maszynach i urządzeniach.

„Obserwując dzisiejsze trendy w przemyśle widzimy wyraźnie, że świat podąża w kierunku pełnej automatyzacji. Skutkuje to większą ilością potencjalnych aplikacji dla dociskaczy pneumatycznych, ale również nowymi wymogami, które będą musiały spełnić. Z uwagi na wymagania rynku Elesa+Ganter wprowadziła do sprzedaży nowy typ dociskaczy pneumatycznych, posiadających nowe funkcjonalności." – powiedział Filip Granowski, Dyrektor Zarządzający Elesa+Ganter Polska.

Dociski pneumatyczne do tej pory były stosowane głównie w oprzyrządowaniu spawalniczym. Dzięki swojej uniwersalności są coraz częściej wykorzystywane w takich aplikacjach, jak:

• Przytrzymywanie detali w oprzyrządowaniu montażowym,
• Zamykanie oraz utrzymywanie pozycji zamkniętej w różnego rodzaju formach,
• Element roboczy w testerach,
• Chwytak zamocowany na ramieniu robota, np. w prasach transferowych.

Dociski obrotowe serii GN 876 / GN 875 wykonują ruch w dwóch płaszczyznach: w pierwszej kolejności ramię dociskowe z pozycji spoczynkowej obraca się o 90 °, następnie wykonuje ruch liniowy w dół, w kierunku elementu dociskanego. Z racji tego, że siłownik jest obustronnego działania to podanie ciśnienia na drugie przyłącze spowoduje odwrotną sekwencję ruchów, czyli najpierw ruch liniowy w górę ramienia dociskowego, a następnie jego obrót o 90 ° do pozycji spoczynkowej. Ważną kwestią jest fakt, że pozycja zamknięta dociskacza jest utrzymywana za sprawą podawania ciśnienia na przyłącze zasilania. W przypadku jego zaniku, dociskacz się „luzuje".

Dzięki ruchowi obrotowemu (do wyboru w prawo lub w lewo), dociskany detal pozostaje swobodnie dostępny od góry. W porównaniu do standardowych dociskaczy, gdzie ramię wraz z elementem dociskowym może pozostać w kolizji z mocowanym detalem, dociskacze obrotowe zapewniają dużo prostszy montaż oraz demontaż.

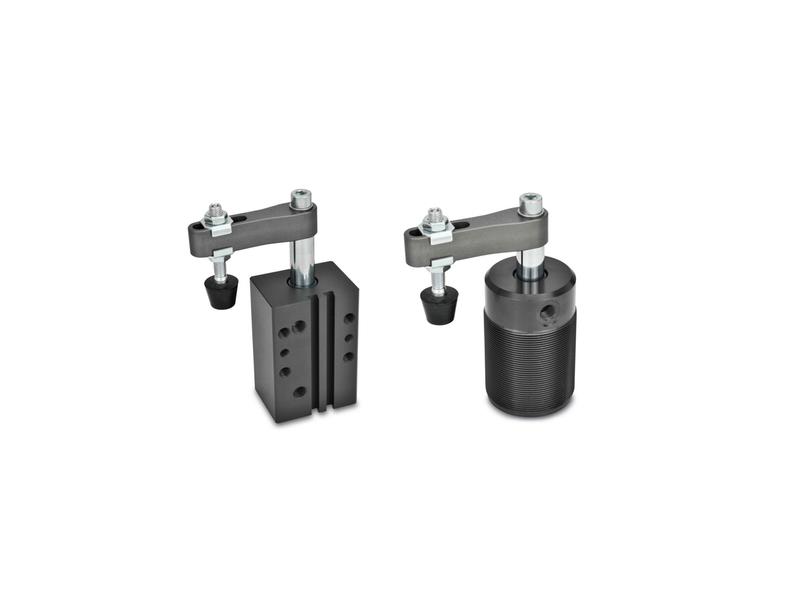

Nowe dociski obrotowe są dostępne z korpusem w kształcie prostopadłościanu GN 875, z rowkiem teowym pod czujnik położenia krańcowego GN 3380. Ten wariant umożliwia mocowanie na sztywno do podstawy oraz do boku. Drugą opcją jest korpus w kształcie walca z drobnozwojnym gwintem zewnętrznym, wykonanym na jego całej długości GN 876. W tym przypadku, podczas montażu dociskacza, uzyskujemy możliwość płynnej regulacji wysokości.

Każda z powyżej wspomnianych wersji posiada pięć różnych rozmiarów, których zakres generowanych sił docisku mieści się od 170 N do 1100 N (przy założeniu ciśnienia 6 bar).
Dociski GN 875 oraz GN 876 posiadają tłoczysko zakończone wewnętrznym otworem gwintowanym, do którego mocuje się akcesoria dociskowe. Aktualnie w ofercie Elesa+Ganter dostępne są:

• Kołnierze montażowe GN 875.4 – idealne do mocowania elementu dociskowego o specjalnym kształcie, wykonywanym we własnym zakresie.
• Ramiona dociskowe w wersji z otworem gwintowanym przelotowym GN 875.3 oraz z podłużnym otworem przelotowym GN 875.2 – rekomendowane do współpracy ze śrubami dociskowymi np.: GN 708.1, GN 802, GN 903.

Dzięki powyższym akcesoriom dociskowym mamy możliwość dobrania optymalnego elementu dociskowego, nawet w przypadku skomplikowanych kształtów mocowanych detali.
Opisywane w tym artykule produkty doskonale sprawdzą się w aplikacjach, w których przy montażu/demontażu jest wymagany pełny dostęp do elementu dociskanego oraz wszędzie tam, gdzie ze względu na wymogi bezpieczeństwa, dociskacz ma zaprzestać generowanie siły docisku wraz z odłączeniem sprężonego powietrza. Do takich aplikacji można zaliczyć:
• Przyrządy montażowe.
• Różnego rodzaju moduły robocze w maszynach i urządzeniach.

Dociski obrotowe GN 875 oraz GN 876 idealnie uzupełniają ofertę produktów do oprzyrządowania pneumatycznego firmy Elesa+Ganter. Dzięki nim, można jeszcze lepiej zaprojektować proces produkcji/montażu/testu, a tym samym skrócić jego czas i zapewnić większą powtarzalność.

Linki do kart katalogowych opisywanych produktów znajdują się poniżej:

• GN 875 – Pneumatyczne dociskacze obrotowe (otwory montażowe w korpusie...
• GN 876 – Pneumatyczne dociskacze obrotowe (korpus gwintowany).
• GN 876.1 – Gwintowany kołnierz służący do montażu GN 876.
• GN 875.2 – Ramiona dociskowe z otworem podłużnym.
• GN 875.3 – Ramiona dociskowe z otworem gwintowanym.
• GN 875.4 – Kołnierze mocujące, dedykowane do montażu ramion specjalnyc...
• GN 3380 – Czujniki położenia dla dociskaczy pneumatycznych.
