PACSystems RSTi-EP odc.3: Jak skonfigurować oprogramowanie Proficy Machine Edition do pracy z CPE100

W poprzednim artykule opisaliśmy okna oprogramowania Proficy Machine Edition znajdujące się w wersji 9.5. W tym – pokażemy jak skonfigurować to oprogramowanie do pracy z kontrolerem PACSystems RSTi-EP CPE100 oraz RSTi-EP I/O.

PACSystemsRSTi-EP odc.2: Pierwsze kroki w oprogramowaniu Proficy Machine Edition

Jak skonfigurować kontroler CPE100?
Do skonfigurowania i zaprogramowania kontrolera CPE100, konieczne jest posiadanie licencji oprogramowania Proficy Machine Edition 9.5 w wersji Lite lub Professional. W celu przećwiczenia umiejętności programowania i konfiguracji urządzeń, oprogramowanie Proficy Machine Edition w wersji demo można pobrać z naszej strony www.

Pobierz oprogramowanie Proficy Machine Edition

Krok 1: Utwórz nowy projekt

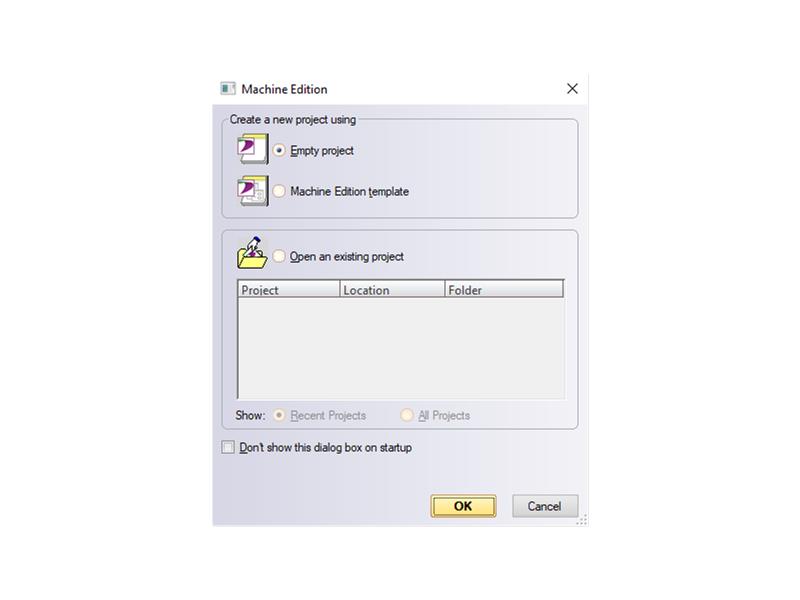

Po uruchomieniu programu możesz zacząć tworzyć nowy projekt. Aby to zrobić, w sekcji „Create a new project using" wybierz „Empty project". Wybór zatwierdź przyciskiem „OK".

Z poziomu tego okna możesz też otworzyć projekt, który został wcześniej przez Ciebie zapisany lub skorzystać z szablonów przygotowanych przez producenta.

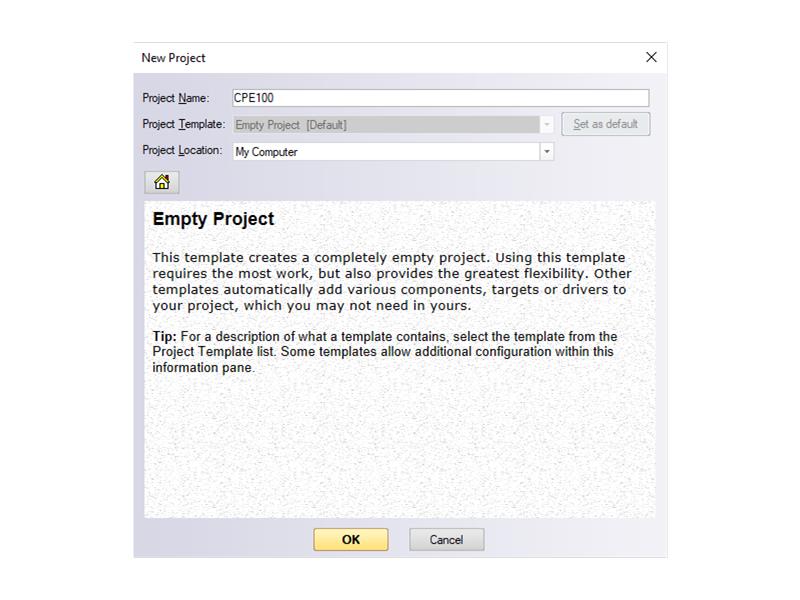

W oknie „New Project" nadaj nazwę i wybierz miejsce docelowe tworzonego projektu.

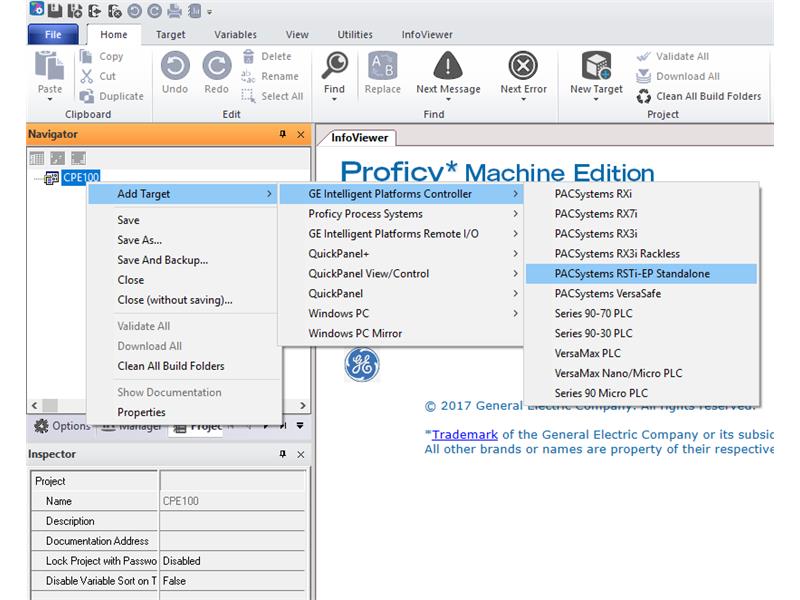

Następnie, w oknie Navigator kliknij prawym przyciskiem myszy na nazwie programu i wybierz:
Add Target -> GE Intelligent Platforms Controller -> PACSystems RSTi-EP Standalone

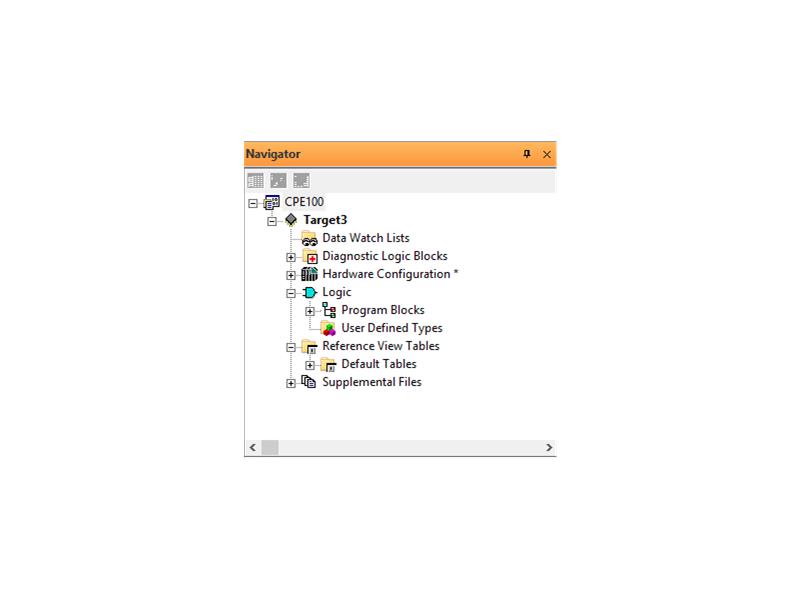

Po wybraniu odpowiedniego kontrolera tworzy się struktura podsystemu CPE100 i pojawia się drzewko programu.

Krok 2: Konfiguracja sprzętowa

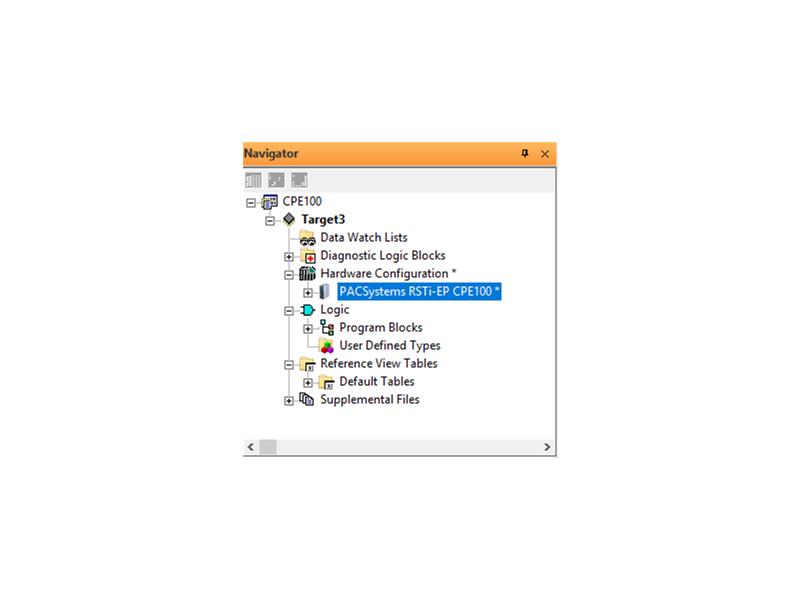

W celu dokonania konfiguracji sprzętowej, w drzewie programu przejdź do Hardware Configuration -> PACSystems RSTi-EP CPE100.

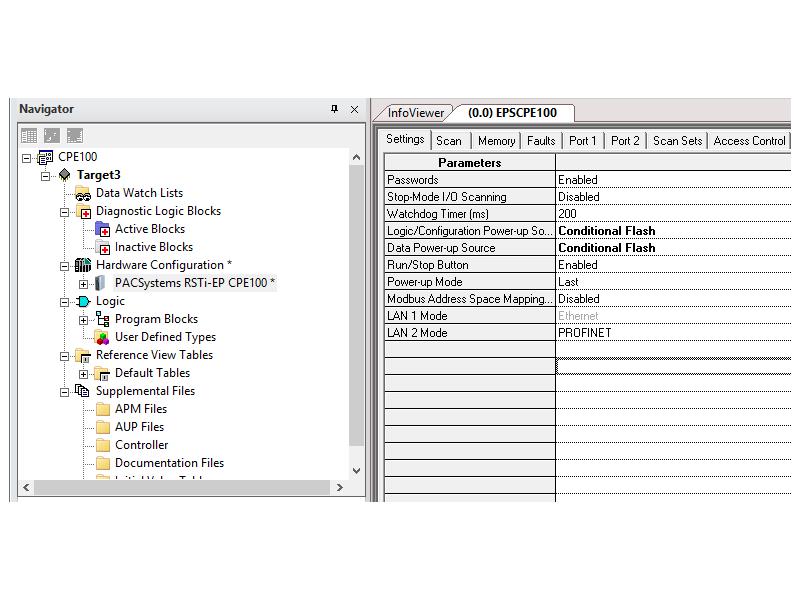

Ustaw następujące parametry:

Logic/Configuration Power-Up Source: Conditional Flash
W tej zakładce wskaż, z jakiego źródła kontroler pobiera logikę programu oraz konfigurację po podłączeniu zasilania.

Data Power-Up Source: Conditional Flash
W tej zakładce wskaż, z jakiego źródła kontroler pobiera dane po podłączeniu zasilania

To tylko część artykułu. Czytaj dalej na www.astor.com.pl/poradnikautomatyka
