Przekaźniki czasowe serii KOP firmy SAIA-Burgess AG

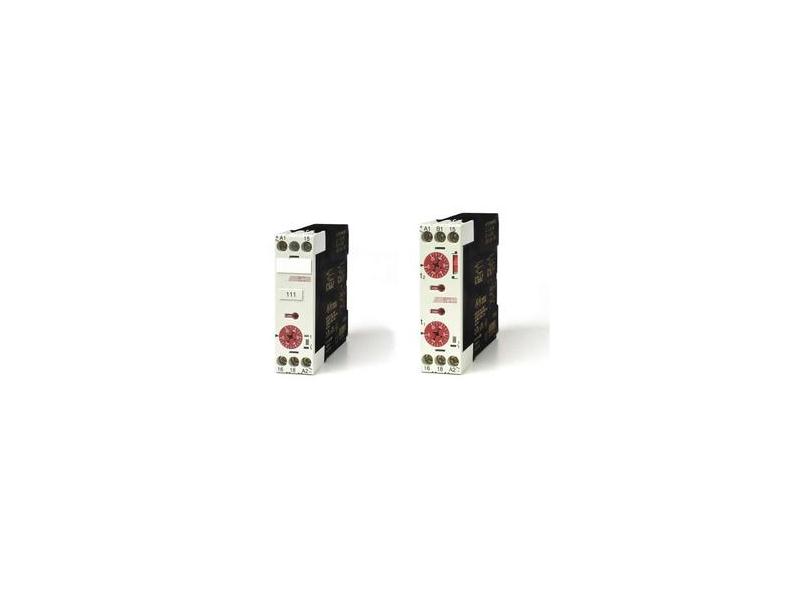

Przekaźniki czasowe serii KOP (22.5mm). Dużą popularnością w Europie Zachodniej cieszą się elektryczne i elektroniczne urządzenia przemysłowe, przystosowane do montażu na szynie DIN (35mm). W naszym kraju, standard ten dopiero zdobywa sobie zwolenników. Firma SAIA-Burgess, wychodząc naprzeciw zapotrzebowaniu na tego typu urządzenia w grupie przekaźników czasowych, oferuje serię o nazwie „KOP”.

W ramach serii KOP-J, dostępnych jest szesnaście funkcji czasowych. Wśród nich występują funkcje podstawowe, takie jak:
- opóźnione załączanie,
- opóźnione rozłączanie,
- impulsator symetryczny (czas załączenia równy czasowi rozłączenia),
- impulsator niesymetryczny (dwa czasy regulowane w dwóch niezależnych kanałach: t1 i t2).
Rozpoczęcie odmierzania nastawionego czasu opóźnienia w wymienionych standardowych funkcjach czasowych przekaźników serii KOP-J, jest zsynchronizowane (w zależności od wybranej opcji) z przyłączeniem napięcia zasilania do zacisków „A1-A2” lub z pojawieniem się zbocza narastającego bądź opadającego impulsu, doprowadzonego na wejście sterujące „B1”.

Oprócz funkcji standardowych, seria KOP-J oferuje funkcje specjalizowane, takie jak:
- generowanie krótkotrwałego impulsu (0.5s) po zadanym czasie opóźnienia,
- funkcję typu „watchdog” (ponawianie rozpoczęcia odmierzania nastawionego czasu opóźnienia, każdorazowo przy pojawieniu się kolejnego zbocza narastającego impulsu sterującego),
- funkcję „gwiazda/trójkąt” służąca do bezpiecznego sterowania rozruchem trójfazowych silników elektrycznych,
- funkcję opóźnionego załączania i wyłączania (przesunięcie momentu załączenia i rozłączenia o nastawiony czas.

Przekaźniki czasowe serii KOP-J realizujące takie złożone funkcje, są w stanie bardzo uprościć wykonawcze układy sterowania czasowego, zastępując nawet do kilku prostych przekaźników czasowych, których należałoby użyć, aby wykonać układ realizujący takie same zadania z technicznego punktu widzenia. Ze względu na fakt, że ceny przekaźników czasowych realizujących funkcje złożone, są zbliżone do cen przekaźników o funkcjach prostych, warto brać pod uwagę taką opcję rozwiązania, gdyż może to mieć znaczący wpływ na obniżenie kosztów całej instalacji sterowania. Zastosowania takich przekaźników czasowych mogą być również brane pod uwagę jako alternatywa dla dostępnych na rynku urządzeń integrujących kilka przekaźników czasowych i posiadających wewnętrzną logikę. Takie rozwiązania mogą w niektórych przypadkach okazać się również możliwe z technicznego i atrakcyjne z ekonomicznego punktu widzenia.

Ponadto, przekaźniki KOP-J wyposażone są w dwie dodatkowe funkcje: załącz/wyłącz („on”/”off”). Funkcje te wybierane są przy pomocy pokrętła, umieszczonego na płycie czołowej przekaźnika. Służą one do symulacji stanu elementu wykonawczego przekaźnika. Ta rzadko spotykana cecha w przekaźnikach czasowych, jest szczególnie przydatna na etapie uruchamiania instalacji oraz podczas serwisowania instalacji sterowania.

Wszystkie przekaźniki czasowe serii KOP-J umożliwiają nastawienie czasu opóźnienia w zakresie od 0.05s do 60h. Zakres ten podzielony jest na 10 podzakresów czasowych: 0.05-1s, 015-3s, 0.5-10s, 0.05-1min, 0.15-3min, 0.5-10min, 0.05-1h, 0.15-3h, 0.5-10h, 3-60h. Taka ilość podzakresów umożliwia uzyskanie dużej dokładności nastawionego czasu opóźnienia bez względu na to, czy wymagany czas ma być rzędu kilku, kilkunastu czy kilkudziesięciu sekund, minut czy godzin.

Ze względu na napięcie zasilania, można wyróżnić dwa rodzaje wykonań przekaźników KOP-J. W wersji podstawowej jest to 24...240VAC oraz 24...48VDC, natomiast w wersji z rozszerzonym zakresem napięć zasilania: 24...240VAC/DC. Niezależnie od tego, czy jest to napięcie stałe czy przemienne, jest ono zawsze doprowadzane od tych samych zacisków zasilających (A1-A2). Dzięki takiej uniwersalności układu zasilania przekaźników czasowych serii KOP-J, są one bardzo odporne na niekorzystne zjawisko wahania napięcia sieci, występujące często w instalacjach zasilających. Przekaźniki KOP-J występują ponadto w wersjach na napięcie 12VDC oraz 346...440VAC.

Charakterystyczną cechą tej serii przekaźników czasowych firmy SAIA-Burgess, jest możliwość pracy urządzenia przy różnym napięciu zasilania i sterowania, np.: napięcie zasilania przyłączone do zacisków „A1-A2” może wynosić 220VAC, a napięcie sterujące dołączone do zacisków „B1-A2” 24VDC. Cecha ta ułatwia i upraszcza łączenie ze sobą współpracujących ze sobą obwodów elektrycznych o różnym napięciu, bez konieczności stosowania dodatkowych przekaźników separujących.

Nowatorskim rozwiązaniem w tej grupie urządzeń dostępnych na rynku, jest funkcjonalny dwukomorowy system mocowania przewodów o różnych przekrojach (od 0.5mm2 do 2.5mm2) do jednego zacisku przekaźników KOP-J. Ma to szczególne znaczenie w przypadkach, gdy do tego samego zacisku dołączone są przewody prądowe (o większych średnicach - grube) i sterujące (cienkie) - wykorzystywane do przekazania sygnału do następnego obwodu elektrycznego. Ten wyjątkowy system mocujący pozwala na niezawodne i pewne, zarówno pod względem mechanicznym (odporność na drgania), jak i elektrycznym, połączenie takich różnych przewodów bez konieczności stosowania dodatkowych zacisków pośredniczących.
Wizualizacja stanu pracy przekaźników tej serii zrealizowana jest na cyfrowo sterowanym elemencie optycznym (LED), umieszczonym w dobrze widocznym miejscu (obok pokrętła płynnej regulacji) na płycie czołowej przekaźnika. Jego stan określa aktualną fazę w jakiej znajduje się urządzenie (obecność zasilania, odmierzanie nastawionego czasu, wyjście w stanie aktywnym).

Przekaźniki KOP-J charakteryzują się wysoką odpornością na zakłócenia przemysłowe generowane przez inne urządzenia pracujące w bezpośrednim sąsiedztwie i są przystosowane do pracy w warunkach o podwyższonych wymaganiach np. w środowisku morskim (certyfikat Germanischer Lloyd). Zakres temperatur pracy tych urządzeń wynosi od –20 do +60OC.

Uniwersalność przekaźników czasowych firmy SAIA-Burgess, w połączeniu z doskonałą (szwajcarską) jakością oraz wysoką niezawodnością i estetyką wykonania tych urządzeń, jest w stanie zadowolić nawet najbardziej wymagających użytkowników, poszukujących najlepszych komponentów, gwarantujących bezpieczeństwo i niezawodne działanie w każdych warunkach.
