Przekładnie krokowe - informacje ogólne

Camco Ferguson

Przekładnia krokowa (indeksująca) jej zadaniem jest zamiana ciągłego ruchu obrotowego, który znajduje się na jej wejściu, na wyjściowy ruch taktujący, tzn. otrzymujemy stałe przesunięcie w określonej jednostce czasu, zatrzymanie i ponowne przesunięcie.

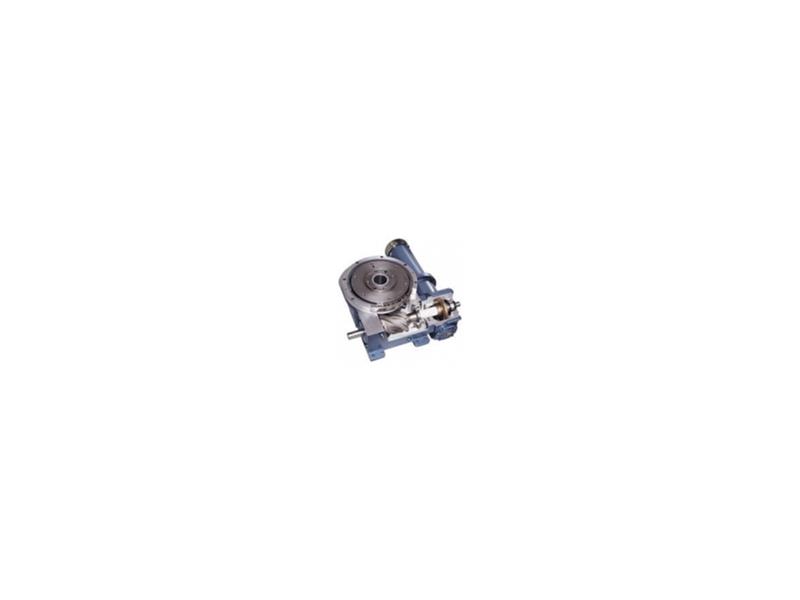

Ruch ten może być ruchem po okręgu (najczęściej stosowany w stołach obrotowych)

>>>pobierz katalog

lub ruchem liniowym (wykorzystywanym np. w przenośnikach taśmowych)

>>>pobierz katalog


Aplikacje z wykorzystaniem przekładni krokowych to:

- urządzenia montażowe

- urządzenia pakujące

- zautomatyzowane stacje spawalnicze

- przenośniki

- centra obróbcze

- urządzenia napełniające i dozujące

- maszyny poligraficzne

Podstawowe zalety:

- duża prędkość i wysoka powtarzalność

- bardzo duża dokładność pozycjonowania - precyzyjność

- możliwość przenoszenia dużych obciążeń

- brak wibracji - łagodny ruch

- możliwość pracy w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara

- standardowa liczba podziałowa: od 2 do 32

- szybkie zatrzymanie w fazie przerwy

- bezobsługowość (pomijając obowiązkową wymianę oleju)

- znany stosunek drogi do czasu

- znane zapotrzebowanie na energię

- wysoka żywotność

Przekładnia krokowa ma dwa podstawowe komponenty:

- krzywka

- koło rolkowe

W zależności od sposobu wykonania krzywki oraz sposobu ułożenia wałka wejściowego względem wyjściowego mamy dwa rodzaje przekładni:

1) równoległa

2) kątowa
