Przekładnie ślimakowe

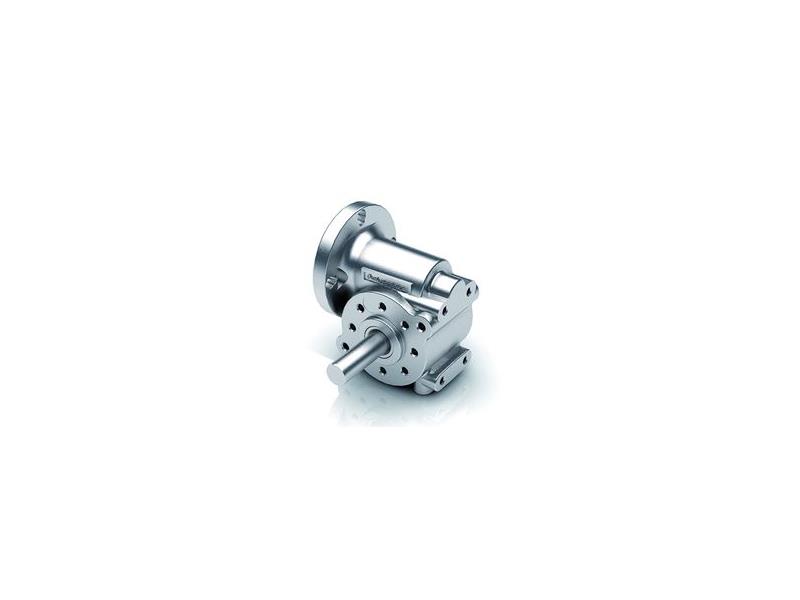

Przekładnie ślimakowe Dunkermotoren serii SG wyróżniają się bardzo cichą pracą. Wał przekładni ślimakowej jest obustronnie ułożyskowany. Elementy przekładni, wykonane z brązu lub stali, oraz smarowanie zapewniają długą żywotność przy znamionowym momencie obrotowym. W wielu zastosowaniach optymalnym rozwiązaniem konstrukcyjnym jest kąt prosty (wał wyjściowy 90° do silnika). Na życzenie klienta przekładnie ślimakowe mogą być dostarczane z wydrążonym wałem wyjściowym. Przekładnie ślimakowe są bezobsługowe.

Dane techniczne i modele 3D do pobrania ze strony www.raveo.com.pl

SG 45

Przełożenia: 5 : 1 – 75 : 1
Sprawność: 23 – 79 %
Moment obrotowy: 75 Ncm

SG 62

Przełożenia: 8 : 1 – 72 : 1
Sprawność: 30 – 60 %
Moment obrotowy: 150 Ncm

SG 65

Przełożenie: 10.25 : 1
Sprawność: 80 %
Moment obrotowy: 400 Ncm
SG 80

Przełożenia: 5 : 1 – 75 : 1
Sprawność: 25 – 70 %
Moment obrotowy: 200 – 400 Ncm

SG 80H

Przełożenia: 5 : 1 – 75 : 1
Sprawność: 25 – 70 %
Moment obrotowy: 200 – 400 Ncm

SG 80K

Przełożenia: 7 : 1 / 10 : 1 / 15 : 1
Sprawność: 70 / 80 / 82 %
Moment obrotowy: 250 / 350 Ncm

SG 120

Przełożenia: 5:1 – 75:1
Sprawność: 23 – 79%
Moment obrotowy: 75 Ncm

SG 120H

Przełożenia: 5 : 1 – 80 : 1
Sprawność: 25 – 70 %
Moment obrotowy: 800 / 1000 / 1500 Ncm

SG 120K

Przełożenia: 10 : 1 / 15 : 1
Sprawność: 75 / 80 %
Moment obrotowy: 800 Ncm
