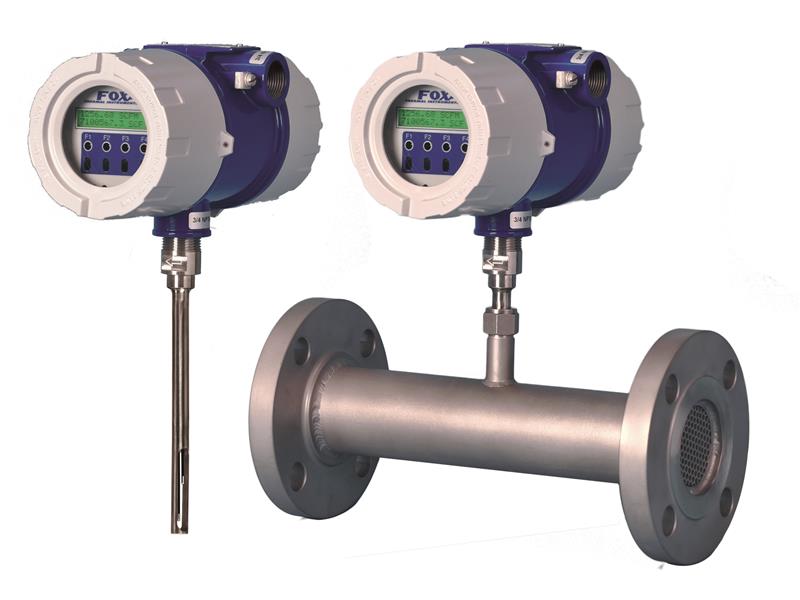

Przepływomierz termiczny do gazów FOX FT3

Przepływomierz termiczny FT3 z wyjściem od przepływu i temperatury

Jedyny na świecie przepływomierz z weryfikacją kalibracji na instalacji

• Bezpośredni pomiar masy przepływającego gazu i powietrza, pomiar przepływu również gazów zanieczyszczonych

• Niewrażliwość na zmiany gęstości, ciśnienia i temperatury gazu

• Znakomita dokładność i powtarzalność, szeroki zakres dostępnych temperatur, ciśnienia i przepływu gazu

• Krótki czas odpowiedzi i szeroki zakres pomiaru przepływu sięgający 1:1000

• Pomiar b. małych przepływów od 0,07 Nm3/s

• Dostępne wersje „insertable"

• Unikalna weryfikacja kalibracji CAL-V™ i zera ZeroCAL

ZASADA DZIAŁANIA
Przepływomierze termiczne oparte są na zasadzie rozpraszania ciepła przez przepływający gaz lub powietrze. Ilość rozpraszanego ciepła jest zależna przede wszystkim od masy prze pływającego gazu i jego przewodności cieplnej. Element pomiarowy przepływomierza składa się z dwóch precyzyjnych
platynowych czujników temperatury, z których pierwszy jest czujnikiem pasywnym i służy do pomiaru
temperatury przepływającego gazu natomiast d rugi – a ktywny jest podgrzewany przez prąd generowany
przez układ elektroniczny w taki sposób aby utrzymywać stałą różnicę temperatur między czujnikami -  T.
Pobór mocy elektrycznej niezbędnej do utrzymania stałej T między czujnikiem aktywnym i pasywnym
jest funkcją masowego przepływu gazu. Zastosowane platynowe czujniki temperatury są umieszczone
w miniaturowych obudowach ze stali kwasoodpornej lub HASTELOY'u i izolowane ceramiką.

Zastosowana w czujnikach firmy FOX THERMAL, metoda utrzymywania stałej , dużej r óżnicy temperatur
i bezpośredniego podgrzewania czujnika aktywnego, posiada szereg przewag nad często stosowaną
metodą z d odatkowym elementem grzewczym podgrzewanym stałą mocą. Zastosowanie tej metody
pozwala uzyskać niespotykaną w innych rozwiązaniach stabilność, szeroki zakres zakr esu pomiarowego
sięgający nawet, dla wykonań specjalnych 1:1000, bardzo szybki czas reakcji czujnika oraz niewrażliwość
na szeroki zakres zmian ciśnienia i temperatury przepływającego medium.

Zastosowanie czujników FOX PowerPor™ umożliwia otrzymanie precyzyjnych pomiarów masy
przepływającego gazu, urządzenie nie zawiera ruchomych, zużywających się części, nie posiada tak
dużych wym agań instalacyjnych jak zwężki czy rurki spiętrzające. Charakteryzują się prosta instalacja,
praktycznie brakiem konserwacji i wyjątkową trwałością. Przepływomierze nie wymagają zastosowania
komputerów przepływu wprowadzających korekcję od zmieniających się ciśnienia i temperatury gazu
