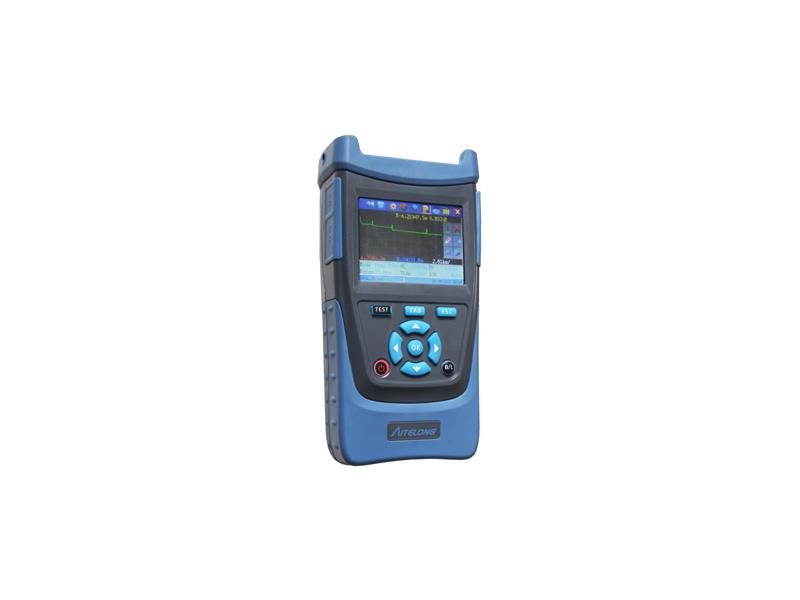

Reflektometr optyczny Aitelong SAT-18C1

Profesjonalna instrukcja obsługi w języku polskim.

Palm OTDR 1310nm/30dB i 1550nm/28dB do badania sieci FTTx

Palm OTDR model SAT-18C1 jest najnowszym przyrządem przeznaczonym do badania sieci FTTx. Jest używany głównie do pomiarów charakterystyk fizycznych badanych światłowodów, takich, jak długość, straty transmisji, straty w spliterach, etc.

SAT-18C1 może również lokalizować miejsca uszkodzeń lub przerw włókna światłowodowego. Jest powszechnie stosowany podczas budowy oraz konserwacji światłowodowych instalacji komunikacyjnych.

Cechy szczególne

- Ręczny, lekki i łatwy w przenoszeniu,
- Przy produkcji obudowy zastosowano najbardziej zaawansowaną technologię podwójnego koloru i łączenia materiałów,
- Zaawansowany, anty-refleksyjny TFT LCD, wyświetlacz czytelny w świetle słonecznym,
- Super-krótka martwa strefa przypadków 1,6m,
- Szybki automatyczny pomiar, po przyciśnięciu jednego przycisku,
- Interfejs USB, obsługujący pamięć pendrive USB,
- Obsługuje pliki o formacie Bellcore GR196,
- Inteligentne wskazanie stanu akumulatora i alarm stanu rozładowania,
- Wbudowany akumulator litowy zapewniający 10 godzin pracy,
- Funkcja wizualnej lokalizacji uszkodzeń (VFL),
- Uniwersalny typ złącza FC/SC/ST, wygodny do czyszczenia powierzchni,
- Unikatowa funkcja, aktualizacji systemu on-line.

Dane techniczne

- Środek długości fali: 1310nm/1550nm ±20nm,
- Typ światłowodu: SMF,
- Dokładność pomiaru odległości: ±(1m + długość próbki + odległość pomiaru x 0,003%),
- Martwa strefa przypadku: ≤1,6m,
- Zakresy odległości: 0,8 / 1,6 / 3,2 / 6,4 / 12,8 / 25,6 / 51,2 / 102,4 / 204,8 / 409,6km,
- Szerokość impulsu: 8; 16; 40; 80; 160; 320; 640, 1280; 2560; 5120; 10240; 20480ns,
- Próg strat: 0,01dB,
- Punkty próbkowania: 128000,
- Liniowość: ±0,03dB/dB,
- Pojemność pamięci: >1000 przebiegów,
- Ustawienie współczynnika refrakcji: 1,00000 ÷ 2,00000 (z krokiem 0,00001),
- Wyświetlacz: kolorowy ekran dotykowy,
- Interfejsy: USB, karta SD,
- Złącze optyczne: FC/UPC (opcjonalnie SC/ST),
- VLF: 650nm ±10nm, 2mW (typowo),
- Język: angielski,
- Zasilanie: wejście AC 100÷240V 50/60Hz 1,5A, wyjście 5A 12V DC,
wbudowany akumulator Li-ION 4400mAh, 7,4V, czas pracy ≥ 10 godzin,
- Wymiary: 201 x 100 x 60mm,
- Waga: ok. 1kg.
