Regulator przepływu cieczy, system regulacji przepływu do gazów

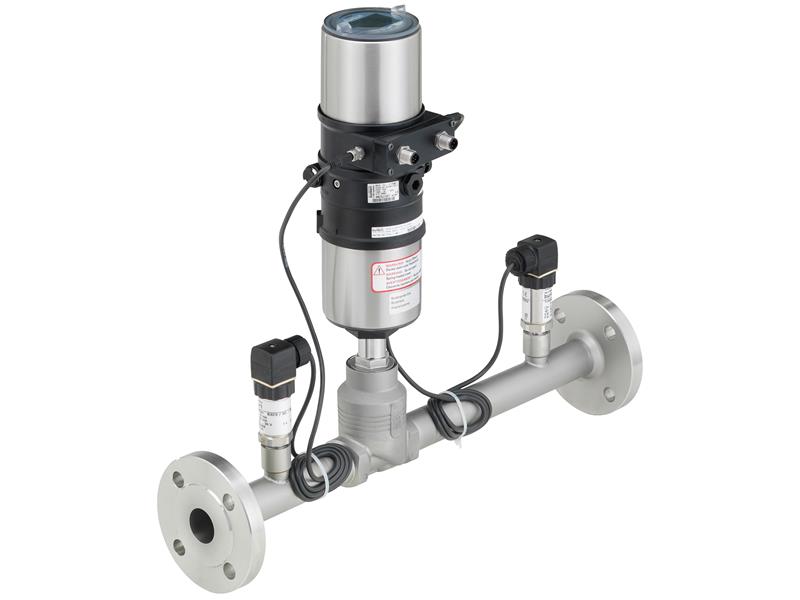

Regulator przepływu cieczy typu 8750 wykorzystuje zamknięty obieg regulacji przepływu do pomiaru i regulacji przepływu gazów na zasadzie różnicy ciśnień. Wytrzymały i niezawodny system składa się z zaworu nastawczego ELEMENT typu 2301, montowanego na zaworze regulatora procesowego typu 8693, a także dwóch przetworników ciśnienia typu 8325. Regulator przepływu cieczy Bürkert nie wymaga zastosowania osobnego przepływomierza. Mierzony jest spadek ciśnienia nad zaworem, który jest wykorzystywany jako membrana pomiarowa. Na podstawie zmierzonej różnicy ciśnień można obliczyć przepływ gazu w odniesieniu do regulowanych warunków referencyjnych, gęstości i temperatury. Warunkiem do tego jest ustawiona w regulatorze procesowym charakterystyka przepływu zaworu oraz skala przetwornika ciśnienia. Mierzony przepływ można następnie poprzez otwarcie zaworu dopasować do wartości docelowej. Regulator przepływu cieczy przekonuje szczególnie swoją wysoką powtarzalnością i dużym zakresem pomiaru. Korzystne jest to, że zawór regulacyjny jest jednocześnie wykorzystywany jako membrana. Regulowana kryza zaworu regulacyjnego umożliwia znacznie większy zakres pomiaru niż konwencjonalny, stały pomiar membranowy. Niskie koszty montażu i prosty rozruch to kolejne zalety produktu.

• Niezawodna i zautomatyzowana regulacja przepływu na miejscu
• Stabilna regulacja wartości zadanej, niezależnie od wahań ciśnienia
• Konfigurowane funkcje alarmu (monitorowanie ciśnienia)
• Łatwy rozruch poprzez ręczny wybór wartości zadanej na wyświetlaczu
• Możliwość zaprogramowania kompensacji ulatniającego się powietrza dla systemów transportu przepływu gęsto-fazowego
