Wielopętlowy regulator temperatury na szynę DIN WCL-13A
- Producent:
- Shinko Technos
- Numer katalogowy:
- WCL-13A

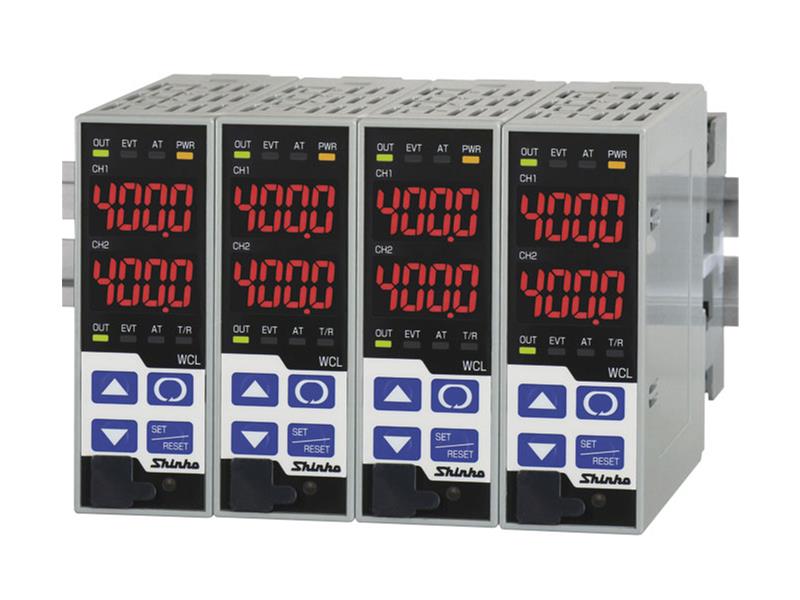

Dwukanałowe regulatory temperatury do montażu na szynie DIN z serii WCL-13A.
Dwukanałowe regulatory temperatury i procesów z algorytmem PID do montażu na szynie DIN z serii WCL-13A przeznaczone są do wielokanłowej (wielopętlowej) regulacji temperatury przy współpracy z czujnikami rezystancyjnymi i termoelektrycznymi oraz innych wielkości w różnorodnych procesach technologicznych. Regulatory temperatury WCL-13A wyposażone są w funkcję automatycznego doboru nastaw PID, która pozwala nawet osobom nie mającym doświadczenia i specjalistycznej wiedzy z zakresu automatyki na uzyskanie dobrych parametrów regulacji.
Opcjonalna funkcja komunikacji szeregowej RS485 z protokołem MODBUS ASCII lub RTU umożliwia łatwą integrację regulatora z systemami automatyki. Ze względu na rozmiary i cenę regulator temperatury WCL-13A jest często stosowany w połączeniu ze sterownikami PLC oraz z panelami HMI.
Dwkanalowy regulator temperatury na szynę DIN z serii WCL-13A- podstawowe dane techniczne:
- Dwa niezależne regulatory temperatury, regulator kaskadowy lub regulator + timer
- Regulacja: PID, PI, PD, P, ON/OFF
- Dokładność ±0.2%
- Programowane próbkowanie: 25, 125, 250ms
- Wielozakresowe wejście
- Współpraca z czujnikami na podczerwień
- Łagodny start (rampa)
- Automatyczny dobór nastaw, kasowanie offsetu
- Funkcja automatycznego podświetlania
- Funkcja wygaszenia wyświetlacza
- Interfejs komunikacyjny RS-485 Montaż na szynie DIN
- Wymiary 30x85x108mm
Funkcje regulatora WCL-13A definiowane przez użytkownika:
- 2 kanałowy regulator temperatury
- Regulator kaskadowy
- Regulator temperatury + timer (timer automatyczny lub ręczny)
Podstawowe cechy regulatora WCL-13A:
- Oszczędność przestrzeni montażowej.
Dwa kanały w kompaktowej obudowie 30x85x108mm (razem z gniazdem montażowym)
- Oszczędność energii.
- Funkcja automatycznego podświetlania: Jasność wyświetlacza jest kontrolowana za pomocą czujnika oświetlenia umieszczonego z przodu obudowy. Powoduje to znaczną oszczędność energii w przypadku zastosowania wielu regulatorów.
- Funkcja wyłączenia wyświetlacza: Wyświetlacze mogą pozostać wygaszone, gdy nie są wykonywane żadne czynności przez określony czas. Typ wyświetlanych wielkości jest wybierany za pomocą klawiatury z pośród wyświetlanie PV, wyświetlanie SV lub brak wyświetlania (wszystkie wyświetlacze wygaszone).
- Indywidualnie wybierane wejście i wyjście.
Wejście pomiarowe – regulator posiada indywidualnie wybierany typ wejścia: termopary, czujniki Pt100, sygnały prądowe i napięciowe dla każdego kanału oddzielnie, np. wejście kanału CH1: termopara typu K, a wejście kanału CH2: czujnik Pt100
Wyjście – regulator może być wyposażony w różne typy wyjść regulacyjnych. Typ wyjścia regulacyjnego należy określić podczas zamawiania. Dostępne są wyjścia regulacyjne: przekaźnikowe, napięciowe logiczne (do SSR), napięciowe liniowe lub prądowe liniowe. Typ wyjścia regulacyjnego może być określony niezależnie dla każdego kanału oddzielnie np. wyjście regulacyjne kanału CH1: przekaźnikowe, a wyjście regulacyjne kanału CH2: wyjście prądowe.
- Wybierana częstotliwość próbkowania wejścia.
Częstotliwość próbkowania wybierana za pomocą klawiatury spośród 25ms, 125ms, 250ms.
- Zakresy pomiarowe.
- RTD: Pt100 i JPt100
- Termopary: K, J, R, S, B, E, T, N, C, C, PL-II.
- Prądowe: 4...20mA lub 0...20mA
- Napięciowe: 0...1V, 0...10V, 1...5V, 0...5V
- Wyjścia regulacyjne.
- Przekaźnikowe: 1a; 3A, 250VAC
- Napięciowe (SSR): 0/12VDC ±15%, max 40mA (zabezpieczenie przeciwzwarciowe)
- Prądowe: 4...20mA, obciążenie rezystancyjne max 550Ohm
- Tryby regulacji temperatury.
- PID (z funkcją auto-tuningu)
- PI, PD (z funkcją auto-resetu)
- P (z funkcją auto-resetu)
- Włącz/wyłącz ON/OFF
- Zasilanie
- 100...240VAC
- 24VAC/DC
- Dostępne funkcje
Korekcja czujnika, blokada nastaw, zabezpieczenie przed zanikiem zasilania, auto-diagnostyka, automatyczna kompensacja temperatury zimnych końców termopar, sygnalizacja uszkodzenia czujnika (przekroczenie zakresu), funkcja wyłączenia wyświetlacza, funkcja automatycznego podświetlania wyświetlacza.
