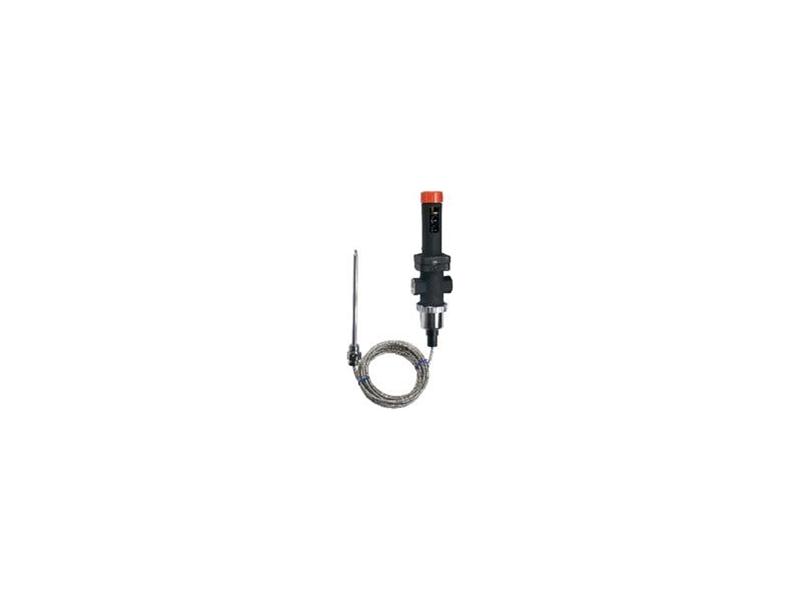

Regulator temperatury OB-30

Przy kontakcie z firmą prosimy powołać się na serwis automatyka.pl

INTROL Sp. z o.o. Przedsiębiorstwo Automatyzacji i Pomiarów

Nr telefonu: +48 32 7890103 Pokaż numer
Adres e-mail: armatura@introl.pl
WWW: www.introl.pl

REGULATOR TEMPERATURY BEZPOŚREDNIEGO DZIAŁANIA
DO PARY WODNEJ, WODY I INNYCH NIEAGRESYWNYCH CIECZY
OB-30

Specyfikacja:



zastosowanie medium max.
ciśnienie
wejściowe
[bar] max.
różnica
ciśnień
[bar] zakres
temperatur
kapilar
[°C] max.
temperatura
[°C] dokładność
regulacji
[°C] długość
kapilar
[mm]
grzanie para, woda 10 10 0÷35
25÷70
40÷100
60÷130
70÷150 185 ±'3 2
3
5

Uwaga: 1. Dopuszczalne przeciążenie kapilary i sondy wynosi 20°C.
2. Gdy zadana temperatura znajduje się w zakresie dwóch kapilar (temperatury zachodzą na siebie) należy wybrać kapilarę o niższym zakresie.

Materiały

korpus gniazdo zawór kapilara sonda osłona sondy
brąz
ASTM
B584 stal
nierdzewna
304 stal
nierdzewna
304+teflon miedź
w oplocie
ze stali
nierdzewnej miedź
niklowana mosiądz
lub stal
stopowa 304

Regulatory temperatury bezpośredniego działania firmy Armstrong typu OB-30/31 służą do utrzymywania na zadanym poziomie temperatury medium podgrzewanego przez parę wodną lub gorącą wodę - typ OB-30 lub chłodzonego przez wodę i inne ciecze nieagresywne - typ OB-31.
Korpus zawory wykonany jest z brązu, a sam zawór ze stali nierdzewnej z uszczelnieniem teflonowym. Stabilną pracę zapewniają mieszki tłumiące drgania. Kapilara składa się z sondy, przewodu łączącego umieszczonego w oplocie ze stali nierdzewnej i mieszka przekazującego zmiany objętości specjalnego płynu wypełniającego kapilarę, do zaworu.
Sonda może być umieszczona w osłonie ze stali nierdzewnej lub mosiądzu, którą można zamówić jako wyposażenie dodatkowe.
Temperaturę, którą powinien utrzymywać regulator, uzyskujemy poprzez manipulację pokrętłem regulacyjnym dającym odpowiednie naprężenie sprężynie. Wypadkowa sił pochodzących od sprężyny i przekazywanych przez mieszek kapilary, steruje zaworem, który kieruje ilością medium ogrzewającego lub chłodzącego.
