ROZPROSZONE SYSTEMY POMIAROWE

Rozproszone systemy pomiarowe - pozwalają na sterowanie i dokonywanie pomiarów w miejscach odległych od siebie o kilkadziesiąt, a często kilkaset metrów. Dzięki wykorzystywaniu cyfrowej transmisji danych i odpowiedniego protokołu komunikacji umożliwiają one połączenie wszystkich urządzeń równolegle jednym przewodem zasilająco-komunikacyjnym.

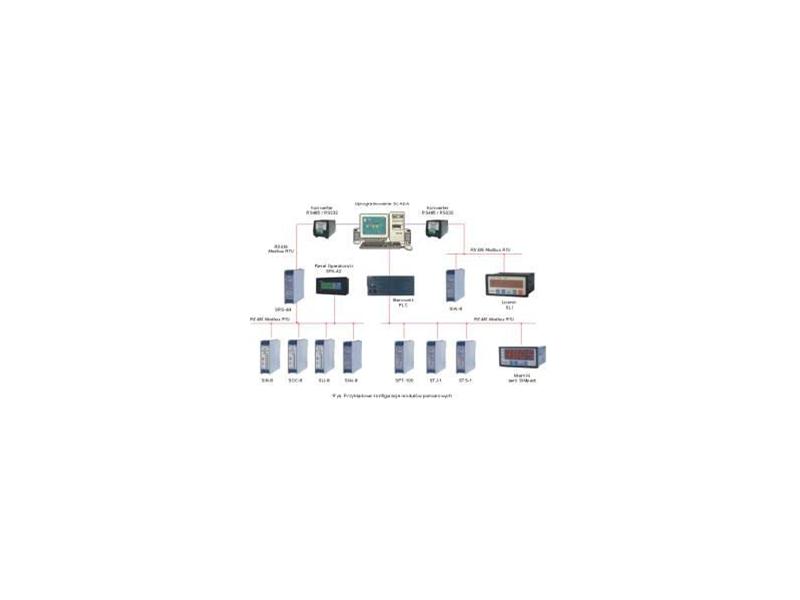

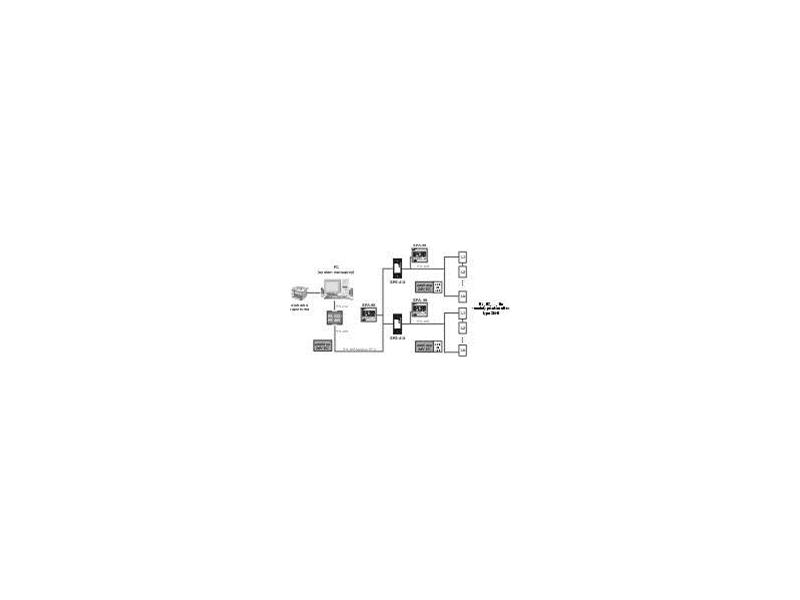

Moduły do realizacji systemów rozproszonych działają w oparciu o magistralę RS485 z protokołem Modbus RTU. Opisywany system jest otwarty, łatwy w rozbudowie, pozwala na podłączenie mierników tablicowych, modułów rozproszonych wejść/wyjść (np. SOC-8, SIN-8, SIA-8, SLI-8) itp. Do istniejącej sieci urządzeń można dołączyć sterownik programowalny, jednak musi on obsługiwać wspomniany protokół komunikacyjny. W pojedynczym segmencie sieci można połączyć bez repeaterów do 128 urządzeń (w tym urządzenie nadrzędne). W przypadku systemów bardziej rozbudowanych stosuje się podział na podsieci wykorzystując koncentratory (SRS 4/4).

Wśród najczęściej stosowanych modułów znajdują się:
SIN-8 moduł ośmiu wejść binarnych;
SOC-8 moduł ośmiu wyjść binarnych tranzystorowych;
SIA-8 moduł ośmiu wejść analogowych w standardzie prądowym bądź napięciowym;
SLI-8 moduł ośmiu niezależnych liczników.

Wykorzystywany w komunikacji protokół Modbus RTU jest wspierany przez popularne programy wizualizacyjne. Możliwe jest dołączenie komputera stacji operatorskiej bezpośrednio do sieci urządzeń. Dane zebrane przez system akwizycji mogą być archiwizowane na komputerze lub udostępniane innym użytkownikom np. w sieci lokalnej. Statusy danych pomiarowych umożliwiają szybką lokalizację i usuwanie usterek.

Funkcjonalność rozproszonych systemów pomiarowych potwierdzono w wielu zrealizowanych dotychczas aplikacjach.
