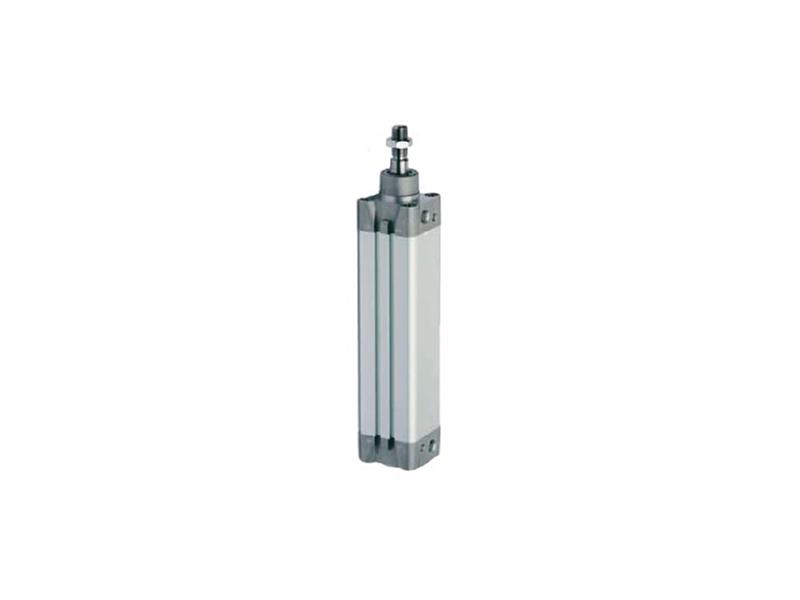

Siłownik profilowy znormalizowany ISO 15552

Siłowniki serii TDG o średnicach 32, 40, 50, 53, 80, 100 i 125 mm zostały zaprojektowane zgodnie z normą DIN/ISO 15552. Profil aluminiowy zapewnia dużą estetykę wyrobu, a odpowiednie rowki usytuowane na trzech bokach profilu umożliwiają bardzo wygodny, bezpośredni montaż czujników bezdotykowych położenia tłoka serii T. Czujniki te są całkowicie schowane w profilu.

Osiem śrub ściągających usytuowanych wewnątrz głowic zapewnia bardzo pewne połączenie głowic siłownika z korpusem. Siłowniki te posiadają regulowaną amortyzację pneumatyczną.

Dodatkowo wbudowane są elementy amortyzacji mechanicznej, której podstawowym celem jest zmniejszenie hałaśliwości wywołanej uderzeniami tłoka w głowice (do φ 100 mm)

Seria TGD:
φ 32 – 40 – 50 – 63 – 80 – 100 – 125 z magnesem i amortyzacją pneumatyczną
Rodzaj konstrukcji ze śrubami ściągającymi

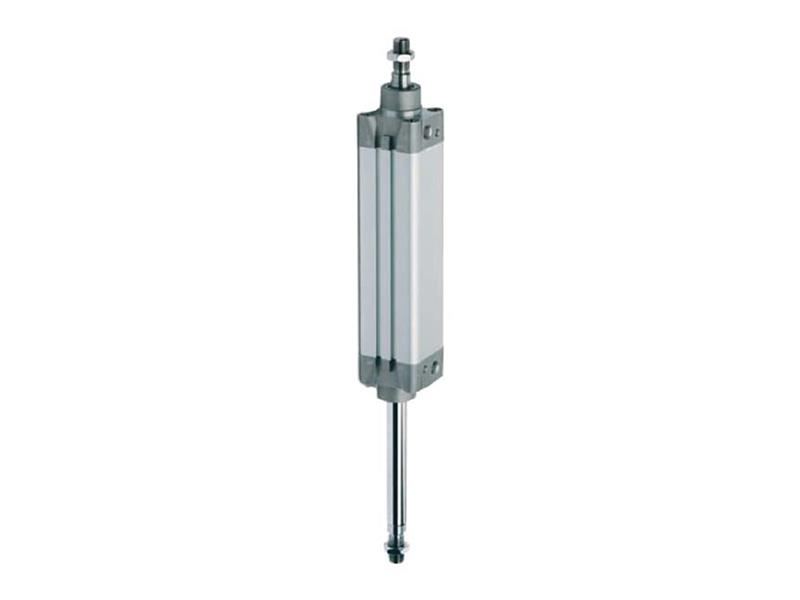

Działanie pojedynczego i podwójnego działania
Materiały profil i głowice – aluminium,
tłoczysko – stal nierdzewna lub stal chromowana
uszczelki – poliuretan
Rodzaj montażu z przednim lub tylnym kołnierzem, na widełkach, na łapach, na czopach przednich, środkowych lub tylnych, z uchwytem wahliwym
Zakres skoków do 2500 mm
Zakres temperatur 0°C ÷ 80°C (dla suchego powietrza -20°C)
Wykonanie specjalne dla trudnych warunków pracy lub agresywnego otoczenia
Zakres ciśnień 1 ÷ 10 bar
Prędkość 10 ÷ 1000 mm/s (bez obciążenia)
