Sprzęgła Sprężyste Helical

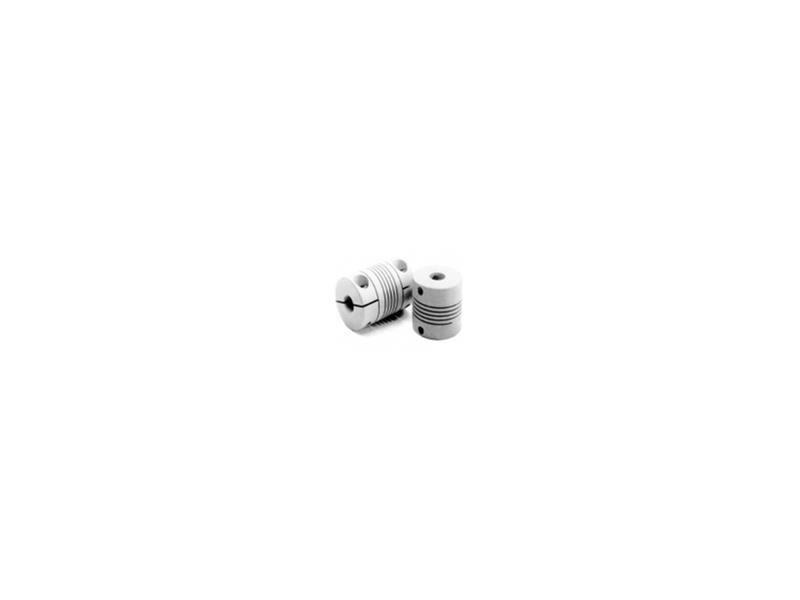

Sprzęgła elastyczne do łączenia wałów HELICAL są wykonywane z jednej części, z jednorodnego, wysokowytrzymałego materiału. Dobór materiału jest tu praktycznie dowolny. Koncepcja sprzęgieł HELICAL dopuszcza bardzo dużo możliwości wykonania. W swej podstawowej formie sprzęgła HELICAL składają się z cylindrycznego korpusu, w którym nacięty jest śrubowo przebiegający rowek (szczelina). To śrubowe nacięcie stwarza wspaniałą elastyczną strefę, której elastyczność można dokładnie obliczyć. Sprzęgło nie posiada żadnych elementów gumowych bądź elastomerów. Centralne otwory z obu stron służą do zamocowania wałka. Istnieją dwa rodzaje mocowania sprzęgła na wale: poprzez zaciśnięcie dwóch połówek naciętej końcówki sprzęgła na wałku lub przez dokręcenie promieniowo przebiegających śrub dwustronnych.

Zasada wykonywania z "jednego kawałka" zawiera szereg zalet i szczegółów tworząc zwarte sprzęgło, zajmujące bardzo mało miejsca. Zasadniczą zaletę sprzęgieł HELICAL jest to, że nie posiadają żadnych ruchomych części, nie ma więc żadnego tarcia, zużycia elementów, a co za tym idzie - nie ma potrzeby konserwacji. Sprzęgła HELICAL dają dynamiczną stabilność oraz są pozbawione wibracji, spokojnie oddziałują na obciążenie łożysk, nawet przy dość dużych przesunięciach współpracujących osi wałków.

Sprzęgła te stosowane są w bardzo różnych zastosowaniach, np. w przemyśle petro-chemicznym, w instrumentach, enkoderach, śrubach pociągowych, podzespołach chłodzenia powietrza, pompach, obrabiarkach do narzędzi, obrabiarkach CNC, sprzęcie komputerowym, elektrowniach wiatrowych itd. Wszędzie tam, gdzie ruch ma być przekazywany dalej pod kontrolą.
