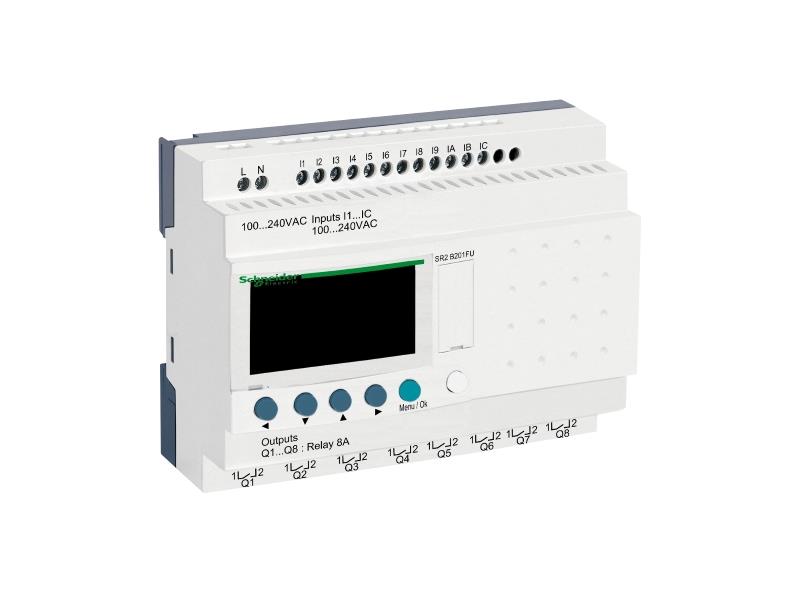

Sterownik Zelio 2 SR2B201FU

Sterownik Zelio 2 SR2B201FU 12we, 8wy 240V AC

• Gama produktów:Zelio Logic
• Typ produktu lub komponentu:Przdekaźnik kompaktowy
• wyświetlacz lokalny:Z
• liczba linii schematu sterowania:0...240 z drabina programowanie
• 0...500 z FBD programowanie
• czas cyklu:6...90 ms
• czas kopi zapasowej:10 lat w 25 °C
• przesunięcie zegara:12 min/rok w 0...55 °C
• 6 s/miesiąc w 25 °C
• Diagnostyka pamięci:Pamięć programu przy każdym załączeniu
• Znamionowe napięcie zasilania [Us]:100...240 V AC
• Wartości graniczne napięcia wyjściowego:85...264 V
• Częstotliwość zasilania:50/60 Hz
• prąd zasilający:100 mA w 100 V (bez przedłużenia)
• 50 mA w 240 V (bez przedłużenia)
• pobór mocy w VA:11 VA bez przedłużenia
• napięcie izolacji:1780 V
• Rodzaj zabezpieczenia:Przeciw odwróceniu zacisków (instrukcje sterujące niewykonane)
• numer wejścia dyskretnego:12
• napięcie wejścia dyskretnego:100...240 V AC
• prąd wejścia dyskretnego:0,6 mA
• częstotliowść wejścia dyskretnego:57...63 Hz
• 47...53 Hz
• stan napiecia 1 zagwarantowany:>= 79 V dla wejście dyskretne
• stan napięcia 0 zagwarantowany:<= 40 V dla wejście dyskretne
• zagwarantowany stan prądowy 1:>= 0.17 mA (wejście dyskretne)
• zagwarantowany stan prądowy 0:<= 0.5 mA (wejście dyskretne)
• numer wejścia analogowego:0
• impedancja wejściowa:350 kΩ dla wejście dyskretne
• ilość wyjść:8 przekaźnik
• granice napięcia wyjściowego:5...30 V DC (wyjście przekaźnika)
• 24...250 V AC
• typ i ułożenie styków:NO dla wyjście przekaźnika
• prąd cieplny wyjściowy:8 A dla wszystkich 8 wyjść dla wyjście przekaźnika
• trwałość elektryczna:AC-12: 500000 cykl w 230 V, 1,5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
• AC-15: 500000 cykl w 230 V, 0,9 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
• DC-12: 500000 cykl w 24 V, 1,5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
• DC-13: 500000 cykl w 24 V, 0,6 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
• Zdolność łączeniowa w mA:>= 10 mA w 12 V (wyjście przekaźnika)
• prędkość pracy w Hz:0,1 Hz (przy Ie) dla wyjście przekaźnika
• 10 Hz (brak obciążenia) dla wyjście przekaźnika
• twałość mechaniczna:10000000 cykl dla wyjście przekaźnika
• znamionowe napięcie udarowe wytrzymywane [Uimp]:4 kV zgodnie z EN/IEC 60947-1 and EN/IEC 60664-1
• zegar:Z
• czas odpowiedzi:50 ms z drabina programowanie (od stanu 0 do stanu 1) dla wejście dyskretne
• 50 ms z drabina programowanie (od stanu 1 do stanu 0) dla wejście dyskretne
• 50...255 ms z FBD programowanie (od stanu 0 do stanu 1) dla wejście dyskretne
• 50...255 ms z FBD programowanie (od stanu 1 do stanu 0) dla wejście dyskretne
• 10 ms (od stanu 0 do stanu 1) dla wyjście przekaźnika
• 5 ms (od stanu 1 do stanu 0) dla wyjście przekaźnika
• przyłącza - zaciski:Zaciski śrubowe, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) półstały
• Zaciski śrubowe, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) stały
• Zaciski śrubowe, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) elastyczny z końcówką kablową
• Zaciski śrubowe, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) stały
• Zaciski śrubowe, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) elastyczny z końcówką kablową
• Moment dokręcania:0,5 N.m
• kategoria przepięć:III zgodnie z EN/IEC 60664-1
• Masa produktu:0,38 kg
