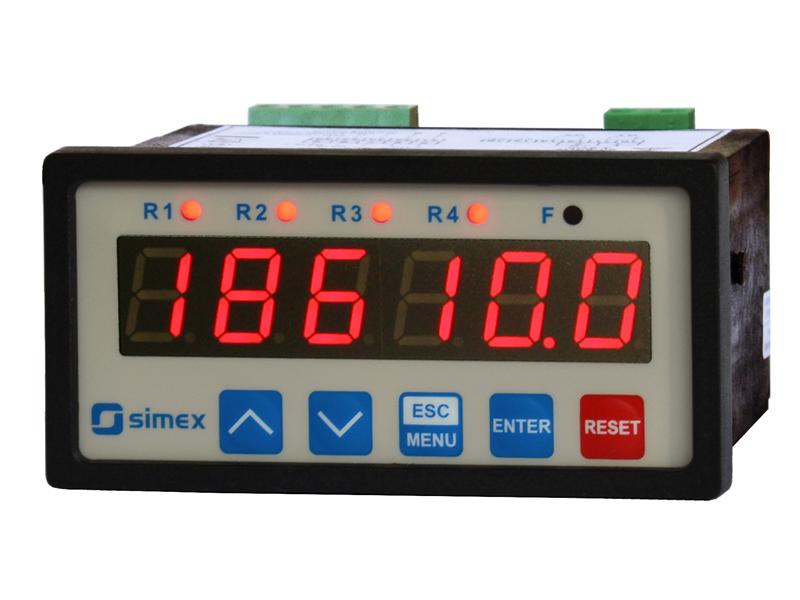

TACHOMETR STI-94

STI-94 to tachometry tablicowe zaprojektowane do kontroli prędkości obrotowej. Dostępne parametry mnożnika i dzielnika umożliwiają dowolne skalowanie prędkości obrotowej, w tym również przeliczanie na prędkość liniową materiału. Dodatkową zaletą licznika jest możliwość wyświetlania odwrotności prędkości obrotowej / liniowej, co umożliwia prezentację okresu pojedynczego obrotu, czasu przejazdu przez piec, czasu suszenia. Pozwalają również na pracę w trybie częstotliwościomierza. Tachometr posiada 0, 2 lub 4 wyjścia przekaźnikowe (OC) programowane w zależności od wartości chwilowej prędkości obrotowej.

Główne zalety tachometru:
- zabezpieczenie hasłem kodowym,
- sygnalizacja przekroczenia zakresu pomiarowego „over”,
- ustawianie jednostek prędkości obrotowej,
- programowane czasy opóźnienia wyjść sterujących do 99 sek. lub min,
- ustawiany max. czas oczekiwania na kolejny obrót,
- ustawiana histereza progu,
- opcja ACCESS - łatwa modyfikacja progów.

Dane techniczne tachometrów tablicowych:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC, wszystkie separowane
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, 6 x 13 mm, czerwony (zielony - na zamówienie)
Wejścia: impulsowe, izolowane galwanicznie z eliminacją drgań zestyków i kontrolą wypełnienia impulsów; max. częstotliwość wejściowa 50.0 kHz
Precyzja wartości prędkości obrotowej: wybierana w zakresie 0 ÷ 0,00000 jednostki
Jednostka prędkości obrotowej: obr./sek., obr./min lub obr./godz.
Czas oczekiwania na impuls: ustawiany od 0,1 do 39,9 sek.
Zakres wskazań: 0 - 999999 + kropka dziesiętna
Dokładność: ± 0,02% ± jedna cyfra w całym zakresie temperatur pracy
Wyjścia: 0, 2 lub 4; przekaźnikowe 1A/250V AC (cosj=1) lub typu OC 30mA/30VDC/100mW
Wyjście zasilania przetworników: 24V DC +5%, -10% / max. 100 mA, stabilizowane, nie separowane od interfejsu RS-485
Wyjście aktywne prądowe: zakres pracy max. 0 ÷ 24 mA, rezystancja obciążenia max. 700 ohm (opcja dostępna wraz z 2 przekaźnikami, patrz: sposób zamawiania)
Interfejs komunikacyjny: RS-485, 1200 ÷ 115200 bit/s, 8N1 oraz 8N2, Modbus RTU, nieizolowany od wyjścia zasilania przetworników
Pamięć danych: nieulotna typu EEPROM
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (front), dostępna dodatkowa ramka IP 65 uszczelniająca wycięcie w panelu; IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 96 x 48 x 100 mm
Wymiary otworu montażowego: 90,5 x 43 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
