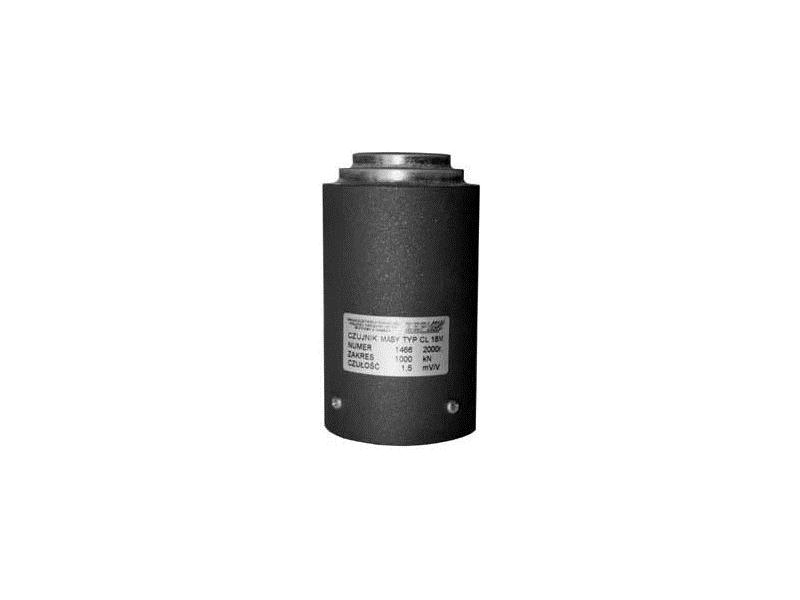

Tensometryczny czujnik masy CL 18M

Przy kontakcie z firmą prosimy powołać się na serwis automatyka.pl

ZEPWN J. Czerwiński i Wspólnicy – spółka jawna

Adres: ul. Kołłątaja 8, 05-270 Marki
Nr telefonu: 0 22 7812169 7712411 Pokaż numer
Faks: 0 22 761 52 50 Pokaż numer
Adres e-mail: zepwn@zepwn.com.pl
WWW: www.zepwn.com.pl

Tensometryczny czujnik masy CL 18M przeznaczony jest do konstrukcji systemów
ważących z jednym lub wieloma przetwornikami.
W połączeniu z elektroniczną aparaturą przetwarzającą produkowaną przez Zakład Elektroniki Pomiarowej Wielkości Nieelektrycznych umożliwia uzyskanie dokładności pomiarów odpowiadających 3. klasie według OIML.
Czujnik obciążany jednokierunkowo. Przetwarzanie mierzonego obciążenia realizowane jest za pomocą metalowego elementu sprężystego oklejonego tensometrami foliowymi, połączonymi w układ pełnego mostka. Mostek tensometryczny jest całkowicie zrównoważony i skompensowany termicznie.
Elementy przetwarzające zamknięte są w szczelnej obudowie zabezpieczonej przed korozją powłoką galwaniczną i lakierem proszkowym.
Dla stopnia ochrony elektrycznej IP40 do połaczenia elektrycznego czujników stosowane są złącza. Dla IP68 czujniki produkowane są z dławnicą przewodu podłączeniowego.

Podstawowe parametry techniczne:
Zakres [t]: 1, 2, 5, 10,20, 50, 100, 200, 500, 1000
Klasa dokładności: C3 [d. OIML] 3000
Błąd sumaryczny [%]: 0,018
Sygnał niezrównoważenia [%]: ±2
Sygnał niezrównoważenia od zera po zdjęciu obciążenia nominalnego (30 min) [%]: 0,02
Pełzanie sygnału wyjściowego przy obciążeniu nominalnym (30 min) [%]: 0,03
Temperaturowy współczynnik sygnału niezrównoważenia [%/10 K]: 0,02
Temperaturowy współczynnik czułości [%/10 K]: 0,02
Napięcie zasilania nominalne [V]: 10
Czułość nominalna [mV/V]: 2
Rezystancja wejściowa do 1 t [W]: 730 ± 25
Rezystancja wyjściowa [W]: 700 ± 5
Przeciążenie [%]: 150
Temperatura pracy [K]: 253 ÷ 353
Temperatura kompensacji [K]: 273 ÷ 363
Nominalne odkształcenie [mm]: 0,5
Wyprowadzenie: Z1 – złącze Lumberga, O1 – dławnica z odciążką
Stopień ochrony: IP40, IP68
Rezystancja izolacji [G Ohm]:1
Materiał: stal
Długość kabla: standardowo 0,5 m lub według życzenia
