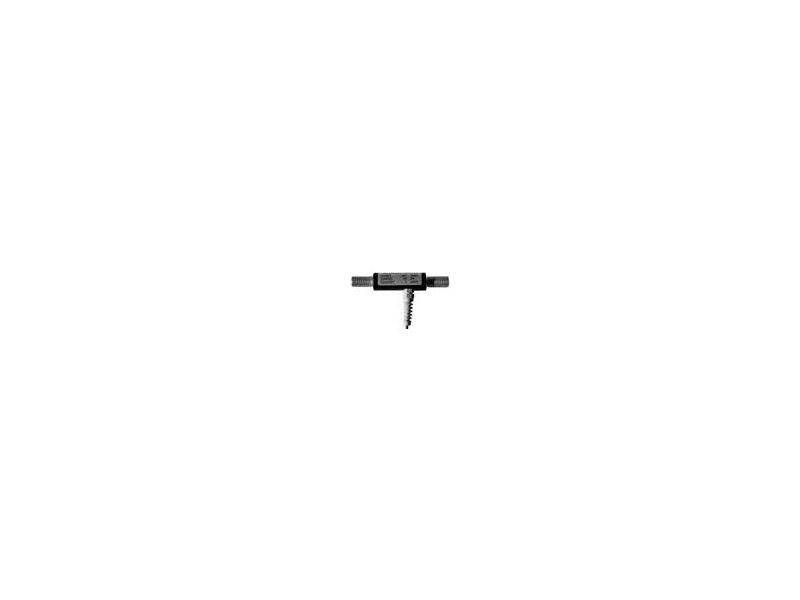

Tensometryczny czujnik siły CL 15

Tensometryczny czujnik siły typu CL 15 przeznaczony jest do budowy dokładnych torów pomiaru
sił statycznych i wolnozmiennych.
W połączeniu z elektroniczną aparaturą przetwarzającą produkowaną przez Zakład Elektroniki Pomiarowej Wielkości Nieelektrycznych może być stosowany w laboratoriach i przemyśle.
Czujnik CL 15 może być obciążany jednokierunkowo – siłami rozciągającymi.
Przetwarzanie mierzonego obciążenia realizowane jest za pomocą metalowego elementu sprężystego oklejonego tensometrami foliowymi, połączonymi w układ pełnego mostka.
Mostek tensometryczny jest całkowicie zrównoważony i skompensowany termicznie.
Czujnik CL 15 w konfiguracji R1, R2 ma mostek tensometryczny 700 Ohm o czułości 1 mV/V lub 2 mV/V.
Dla stopnia ochrony elektrycznej IP40 do połączenia elektrycznego czujników stosowane są złącza.
Dla stopnia ochrony elektrycznej IP68 czujniki produkowane są z dławnicą przewodu podłączeniowego.

Dane techniczne
Zakres [kN]: 5; 10; 20; 50; 100; 200
Konfiguracja: R1, R2
Sygnał wyjściowy [mV/V]: 1 - R1, 2 - R2
Klasa dokładności: 0,05 lub 0,1
Napięcie zasilania nominalne [V]: 10
Rezystancja tensometrów: 350 Ohm
Rezystancja wejściowa - do 10 kN 760 ±25 Ohm
od 20 kN 730 ±25 Ohm
Rezystancja wyjściowa: 700 ±5 Ohm
Błąd pełzania dla obciążenia nominalnego [%/30 min]: ≤ 0,03
Powrót sygnału wyjściowego do zera po zdjęciu obciążenia nominalnego [%]: ≤ 0,03
Temperatura pracy [K]: 253 ÷ 373
Temperaturowy współczynnik czułości [%/10K]: ≤ 0,05
Temperaturowy współczynnik sygnału niezrównoważenia [%/10K]: ≤ 0,05
Temperatura kompensacji [K]: 273 ÷ 363
Maksymalne odkształcenie [mm]: 0,2
Wyprowadzenie: Z1 - złącze LUMBERG, O1 - dławnica z odciążką
Stopień ochrony: IP40, IP68
Wymiary: zgodnie z tablicą
Materiał: stal, aluminium
Długość kabla: standardowo 0,5 m lub według życzenia
