- Producent:
- Elesa+Ganter
- Numer katalogowy:
- GN 721

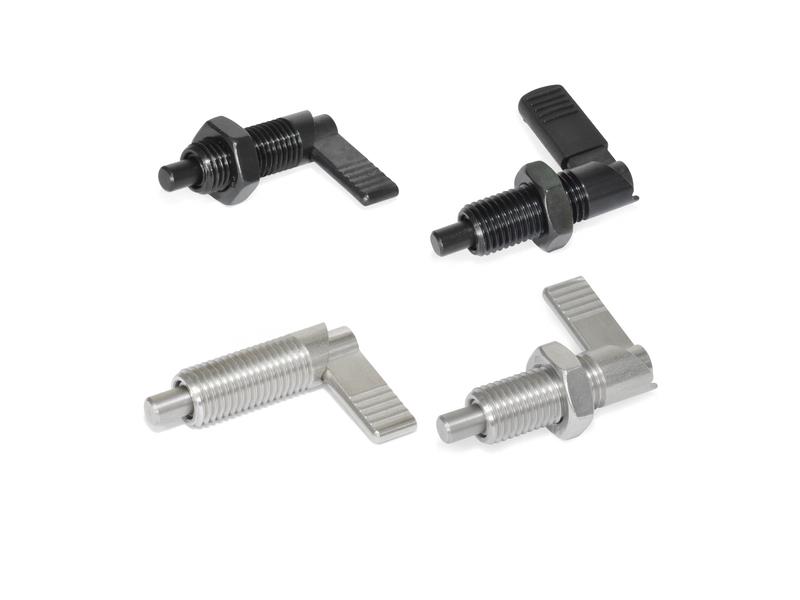

Elesa+Ganter, światowy lider w produkcji standardowych elementów maszyn wprowadziła do oferty trzpienie ustalające z ograniczonym kątem odwiedzenia dźwigni i opcjonalną blokadą w pozycji odwiedzionej. W odpowiedzi na potrzeby zgłaszane przez klientów zdecydowano wprowadzić nietypowe trzpienie do standardowej oferty. Tego typu rozwiązanie techniczne było dotychczas dostępne tylko na indywidualne zamówienie
Konstrukcja trzpieni ustalających z serii GN 721 umożliwia wycofanie trzpienia poprzez ruch obrotowy dźwigni. W opisywanym modelu, zakres obrotu został ograniczony do 180° z możliwością lewo lub prawostronnego obrotu dźwigni. Dzięki tej opcji nowe trzpienie mogą być stosowane w aplikacjach typu multi-lock (jednoczesne blokowanie prawą i lewą ręką). W przypadku, gdy dwa trzpienie ustalające z dźwignią są rozmieszczone symetrycznie, jednoczesne użycie typu prawego i lewego umożliwia wygodne i intuicyjne operowanie obydwiema blokadami.
Krzywka przekształca obrót dźwigni w ruch osiowy trzpienia blokującego. W przypadku, gdy nie jest wymagane wycofywanie trzpienia z położenia końcowego, dostępne są również opcjonalne wersje z rowkiem stanowiącym blokadę w pozycji odwiedzionej.
Korpus trzpieni GN 721 i GN 721.1 jest wykonany ze stali oksydowanej na czarno, natomiast sam trzpień blokujący jest azotowany, co podwyższa jego właściwości tribologiczne i dodatkowo zwiększa twardość warstwy wierzchniej oraz jej odporność na korozję. Oprócz normalnej wersji ze stali dostępne są również wykonania ze stali nierdzewnej AISI 303 (GN 721.5 i GN 721.6). We wszystkich wersjach materiałowych trzpienie można zamówić z lub bez nasadki poliamidowej na dźwigniach.
Elesa+Ganter nadal oferuje nietypowe rozwiązania i zamówienia specjalne dla danych aplikacji, np. trzpienie ustalające o różnym nachyleniu krzywek, mniejszych zakresach obrotowych, specjalnej geometrii, z pozycją środkową lub o określonych zakresach blokowania.
Strony katalogowe prezentowanych produktów:
GN 721 – trzpienie ustalające z dźwignią, bez blokady
GN 721.1 – trzpienie ustalające z dźwignią, z blokadą
GN 721.5 – trzpienie ustalające ze stali nierdzewnej z dźwignią, bez b...
GN 721.6 – trzpienie ustalające ze stali nierdzewnej z dźwignią, z blo...
