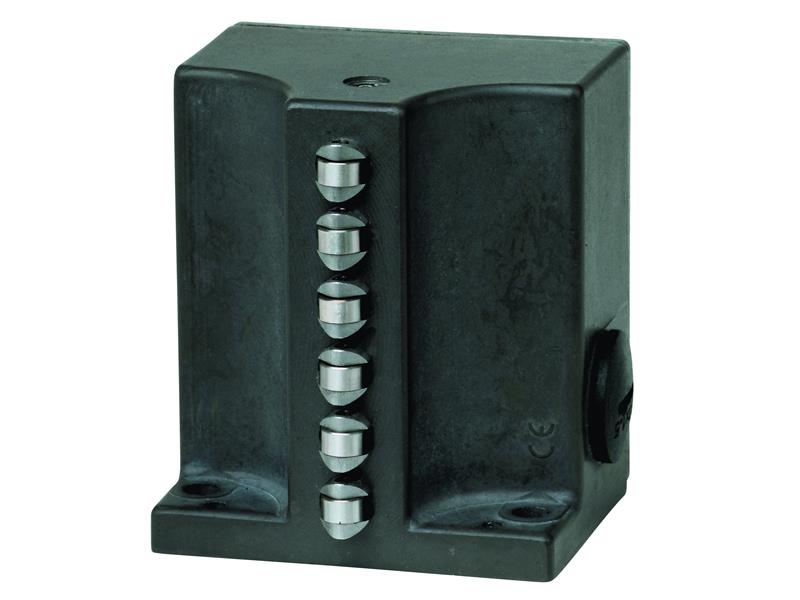

Wielopoziomowy wyłącznik krańcowy Euchner 082189

Wielopoziomowy wyłącznik krańcowy Euchner 082189

Przekrój przyłącza 0,34 ... 1,5 mm²
Napięcie znamionowe izolacji Ui 250 V
Znamionowe napięcie udarowe wytrzymywane Uimp 2,5 kV
Kategoria użytkowania
AC-15 6A 230V
DC-13 6A 24V
AC-12 8A 250V
Zabezpieczenie przed zwarciem zgodnie z IEC 60269-1 8A gG
Prąd przełączania
min. przy DC 24V min. 10 mA
min. przy DC 12V min. 10 mA
termiczny prąd znamionowy Ith 8 A
Wartości mechaniczne i środowisko
Prędkość najazdu 0,01 ... 40 m/min
Rodzaj połączenia
2 x M20 x 1,5
Liczba styków NC 1
Liczba elementów przełączających 2
Liczba styków NO 1
Liczba styków z wymuszonym napędem 1
Zaprojektuj pionowo
Element uruchamiający Trzpień dłuta
Siła uruchamiająca min. 20 N
Orientacja instalacji dowolna
Trwałość mechaniczna 30 x 10⁶
Zasada przełączania
Migowy styk przełączający
Wolno działający styk przełączający
Stopień ochrony IP67
Rozstaw tłoków 12 mm
Temperatura otoczenia -5 ... +80 °C

Karta katalogowa wyłącznika Euchner SN02D12-1508-M :

https://www.euchner.de/en-us/products/position-switches-multiple-limit-switches/multiple-limit-switch-sn/sn02d12-1508-m/
