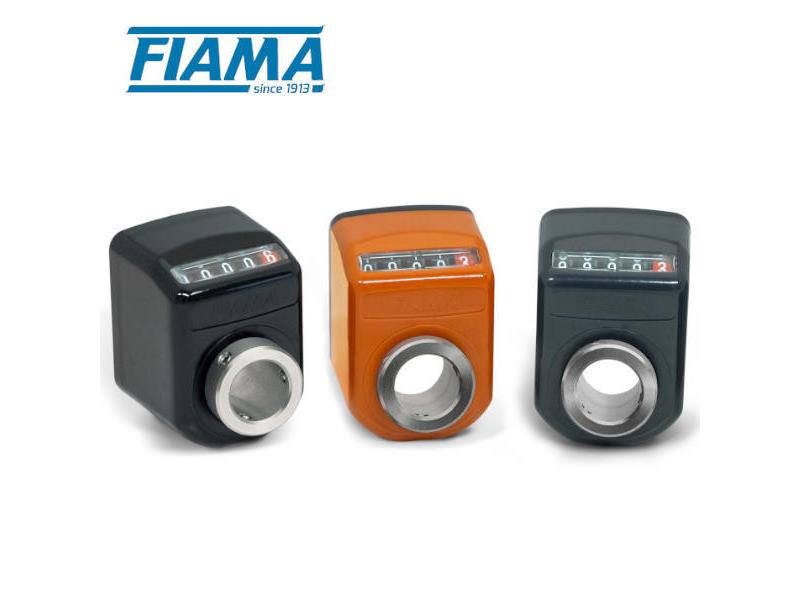

Wskaźnik położenia Fiama OP6

• Licznik 5 cyfrowy.
• Wał drążony ø20 lub ø25.
• Odczyt do 99999.
• Wysokość cyfry - 6 mm.
• Model „IN" z częściami ze stali nierdzewnej.
• IP64.

Wskaźnik położenia OP6 – cechy i funkcje:

• Licznik 5 cyfrowy.
• Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (4RN). Wersja OP6T: dwa czerwone pola: jedno cyfrowe z częściami dziesiętnymi oraz drugie z podziałką do części setnych.
• Odczyt do 99999.
• Wysokość cyfry - 6 mm
• Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
• Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
• Stopień ochrony IP64. Maks. temperatura pracy: 80° C.
• Cyferblat nachylony pod kątem 18° lub z widokiem od frontu.
• Standardowa średnica wału drążonego wersji OP6 i OP6T to ø20, wersje OP6F25 i OP6TF25 mają wał o średnicy ø25. Otwory mniejsze niż 20mm można uzyskać za pomocą tulei redukującej.

Na zamówienie:

• Niestandardowy współczynnik przełożenia oraz miara w calach.
• Kołek blokujący „c" ø10,5 / 12.
• Model „IN" z częściami ze stali nierdzewnej.
• Kolory: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL 7004.

Akcesoria:

• pokrętło regulacyjne PM,
• płyta montażowa FL-B,
• tuleje redukcyjne do płyty montażowa BF-BL,
• płyta pośrednia FL,
• koło ręczne ze składanym uchwytem V.R,
• korba ze składanym uchwytem V.M,
• tuleje redukcyjne BF.

Akcesoria do wskaźników położenia należy zamawiać oddzielnie.

Wskaźnik położenia OP6 – tabela wskazań:

SKOK          WSKAZANIE PO 1 OBROCIE            MAKSYMALNA PRĘDKOŚĆ
[mm]          [mm]                  [cale]                  [obr./min.] dla mm              [obr./min.] dla cali
0,75            00007(5)                                       500
1                 00100                                           100
1                 00010                00039(37)            500                                   200
1,25            00012(5)                                       500
1,5              00015                                           500
1,75            00017(5)                                       400
2                 00020                00078(74)            400                                   100
2,5              00025                                           300
3                 00030                00011(81)            200                                   500
3,5              00035                                           200
4                 00040                00015(74)            200                                   500
5                 00050                00019(68)            200                                   400
6                 00060                                           100
7,5              00075                                           100
8                 00080                                           100
10               00100                 00039(37)            800                                   200
12               00120                                            80
15               00150                                            60
