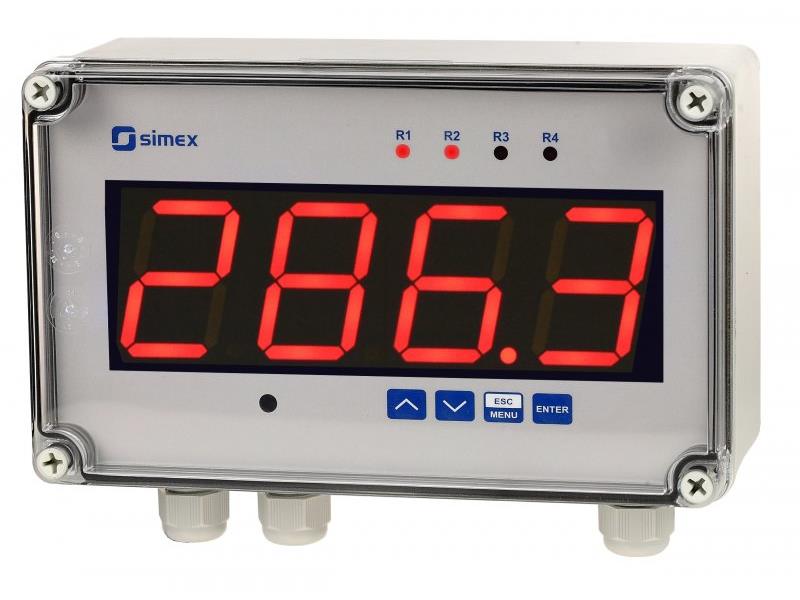

Wyświetlacz danych SWS-457

Wskaźnik SWS-457 przeznaczony jest do wyświetlania dowolnych wartości liczbowych oraz znaków definiowanych przez użytkownika (tylko w trybie SLAVE) zadawanych poprzez łącze RS-485. Użytkownik ma możliwość dziewięciostopniowej regulacji koloru (m.in. czerwony, żółty, zielony) oraz ośmiostopniowej regulacji jasności wyświetlacza. Wskaźniki posiadają 4-przyciskową klawiaturę do programowania nastaw podstawowych, która dla zachowania wysokiego stopnia ochrony znajduje się pod pokrywą czołową. Aby umożliwić zmianę nastaw wskaźnika bez rozszczelniania obudowy przewidziano możliwość sterowania bezprzewodowego, za pomocą dostępnego (opcjonalnie) pilota - nadajnika podczerwieni. Umieszczona w nim klawiatura jest odpowiednikiem klawiatury urządzenia (dotyczy obudowy z IP 67).

Główne zalety wskaźnika:
- zabezpieczenie hasłem kodowym,
- programowany kolor wyświetlacza w skali dziewięciostopniowej,
- programowana jasność wyświetlacza w skali ośmiostopniowej,
- ustawiana prędkość transmisji: 1200 ÷ 115200 bit/sek.
- dwie wersje obudowy: IP 65 lub IP 67.

Dane techniczne wskaźników:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 11 VA; dla zasilania 19V ÷ 50V DC: max. 8 W
Wyświetlacz: LED, 4 x 57 mm z dziewięciostopniową regulacją koloru (m.in. czerwony, żółty, zielony) oraz ośmiostopniową regulacją jasności
Zakres wartości wyświetlanych: 4 cyfry (-999 ÷ 9999 + kropka dziesiętna) lub dowolne wskazania znakowe w ramach 7-segmentowego wskaźnika
Wyjście zasilania: 24V DC ±5% / max.100 mA, stabilizowane, nieizolowane interfejsu RS-485
Interfejs komunikacyjny: RS-485 (Modbus RTU), nieizolowany od wyjścia zasilania
Prędkość transmisji: wybierana w zakresie od 1200 do 115200 bit/sek.
Parametry transmisji: 8 b. danych; 1 lub 2 bity stopu; bez kontroli parzystości
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (standard); IP 67 (opcja)
Obudowa: naścienna (zależnie od wersji IP)
Materiał obudowy: ABS + włókno szklane
Wymiary obudowy: obudowa IP 65: 215 x 185 x 118,2 mm; obudowa IP 67: 230 x 140 x 96,5 mm
