Zarządzalny switch przemysłowy (5xTX, deterministyczne zarządzanie siecią Ethernet)

Firma Moxa to znany producent wysokiej jakości urządzeń do sieci typu Ethernet przemysłowy o wieloletniej tradycji i doświadczeniu, natomiast serie przełączników Ethernetowych firmy Moxa cechują się niezawodnością działania oraz są jedną z najbardziej zaawansowanych funkcjonalnie rodzin przemysłowych urządzeń sieciowych dostępnych na rynku.

Jedną z najpopularniejszych serii switchy przemysłowych jest rodzina MOXA EDS-508A/505A, której to modele przełączników są zaprojektowane do tworzenia redundantnych oraz deterministycznych sieci Ethernet. Switche tej serii są przeznaczone głównie do instalacji w miejscach, gdzie niezawodność i pewność działania sieci komunikacyjnych stanowią zagadnienia kluczowe.

Najmniejszym modelem tej serii jest switch MOXA EDS-505A. Poniżej został przedstawiony skrócony opis tego modelu:

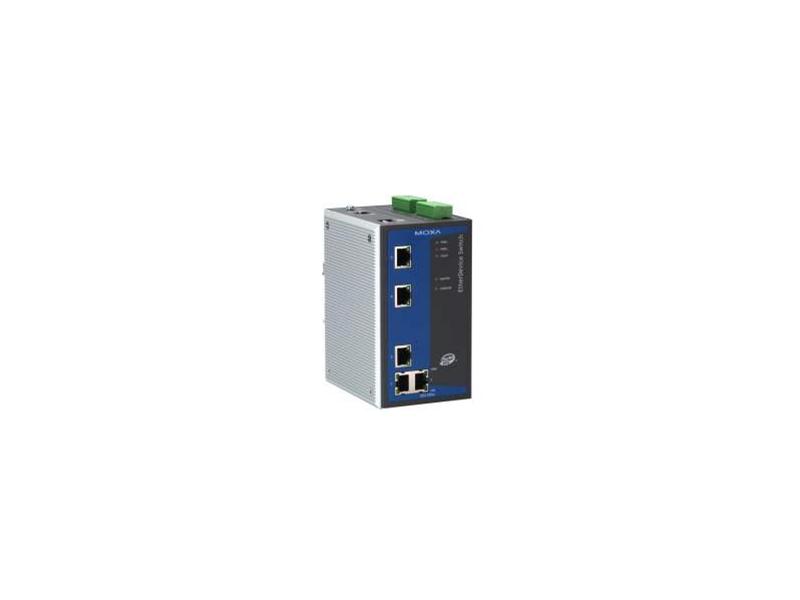

MOXA EDS-505A

Interfejsy:
- 5 portów Ethernet 10/100BaseT(X) (Full/Half Duplex, MDI/MDI-X auto sensing)
- 2 wejścia cyfrowe (DI), 2 przekaźniki alarmowe (DO)
- konsola RS-232 (RJ-45)
- 2x wejście zasilania 12-45 VDC

Funkcjonalność switcha:
- Moxa Turbo Ring (redundantna, niezawodna sieć w architekturze pierścienia o max czasie rekonfiguracji < 300 ms przy pełnym obciążeniu i bardzo wygodnej konfiguracji) lub RSTP-STP (IEEE802.1W/D)
- Moxa Turbo Ring Coupling (redundantne łączenie ze sobą wielu pierścieni Moxa Turbo Ring)
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem (m.in. poprzez oprogramowanie SCADA/HMI przy wykorzystaniu EDS-SNMP OPC Server)
- IGMP Snooping oraz GMRP umożliwiające filtrowanie wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
- protokoły IEEE802.1Q VLAN & GVRP oraz Port-based VLAN umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
- obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
- obsługa LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
- IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
- możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
- DHCP Client/Server – możliwość przyznawania określonych adresów IP urządzeniom sieciowym podłączonym do portów switcha
- Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub’a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
- automatyczne powiadamianie o zajściu określonego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
- prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows

Przystosowanie do pracy w trudnych warunkach:
- temperatura pracy od 0 do 60°C lub od -40 do +75°C dla modelu rozszerzonego
- wytrzymała aluminiowa obudowa klasy IP30, odporna na wstrząsy i wibracje
- redundantne wejście zasilania 12-45 VDC
- sztywny montaż na szynie DIN lub za pomocą śrub na płaskiej powierzchni po zastosowaniu uchwytów WK-46
