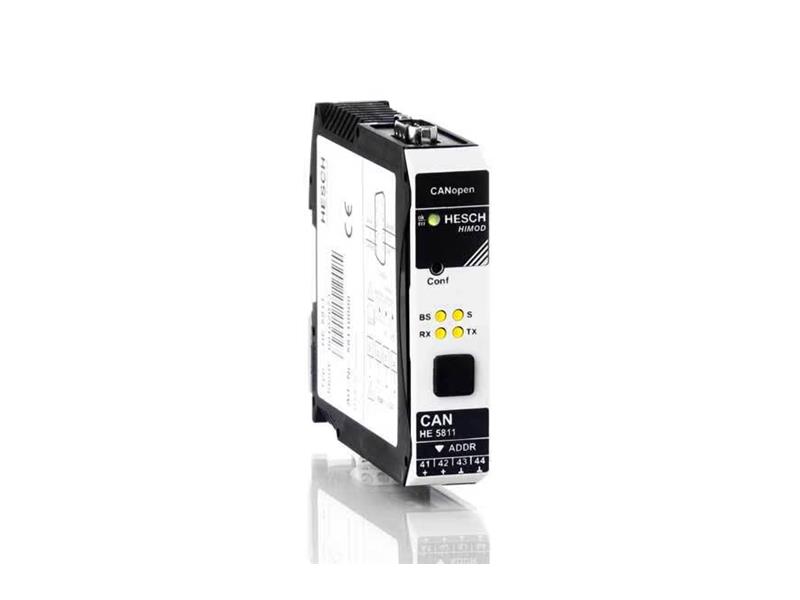

Złącze sieciowe Ethernet – HE 5814

- Centralny moduł sprzęgający do połączenia Ethernet

- Ethernet 10/100 BaseT zgodnie z IEEE 802.3 przez port 502, Modbus przez TCP/IP

- Przedni interfejs do PC „SmartPort

Połączenie Ethernet jest nawiązywane za pomocą złącza RJ-45. Do każdego złącza magistrali można podłączyć do 62 modułów I/O. Moduły są połączone za pomocą wewnętrznego systemu magistrali. Bezpośrednio na złączu magistralnym można obsługiwać do 16 modułów, a system można rozbudować o dodatkowy moduł zasilający.

W łączniku magistrali obszary napięcia zasilania, magistrali komunikacyjnej i logiki są od siebie odizolowane elektrycznie. Konfigurację systemu złącza magistrali i modułów I/O można szybko określić za pomocą przycisku zintegrowanego z przodu obudowy. Poszczególne moduły można konfigurować i parametryzować zarówno przez magistralę polową, jak i przez interfejs SmartPort.

Specyfikacja techniczna
ON 5814
typ modułu Złącze magistrali komunikacyjnej HIMOD Ethernet ETH
zasilacz 24 V DC (-20%/+25%), zabezpieczone przed odwrotną polaryzacją i przepięciem
prąd / pobór mocy maks. 170 mA / 4 W zużycie własne
Zasilanie modułów I/O 24 V DC (maks. 4 A) i 7,5 V DC (maks. 2 A), odporny na zwarcie
Liczba możliwych do podłączenia modułów we/wy 1...16 lub 1...62 z dodatkowymi modułami zasilającymi
izolacja elektryczna 1000 V rms [wewnętrzne (zasilanie / magistrala komunikacyjna / logika) / zewnętrzne]
Połączenia / Interfejsy
Ethernet 1 x gniazdo modułowe RJ45
Serwis / SmartPort 1 x RJ10, przód
autobus HPR 1 x złącze T-Bus
Zasilanie prądem stałym 24 V 1 * blok zacisków śrubowych
Ethernet
Ethernet 10/100 BaseT zgodny z IEEE 802.3
Modbus TCP przez port 502
Adres IP regulowany przez Boot-P lub SmartControl
sterownica
konfiguracja węzła 1 x przycisk „Config" z przodu
wskaźnik diagnostyczny
5 diod LED stanu 1 x status urządzenia, 4 x stan magistrali
technologia połączeń Zaciski śrubowe/wtykowe, przekrój kabla 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
