Inteligentny Przycisk Dotykowy wykonany z 4 mm szkła

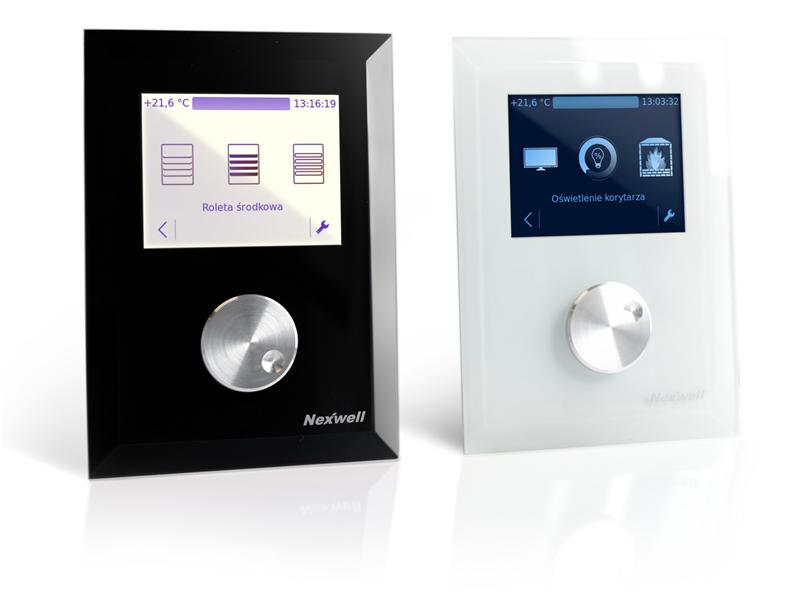

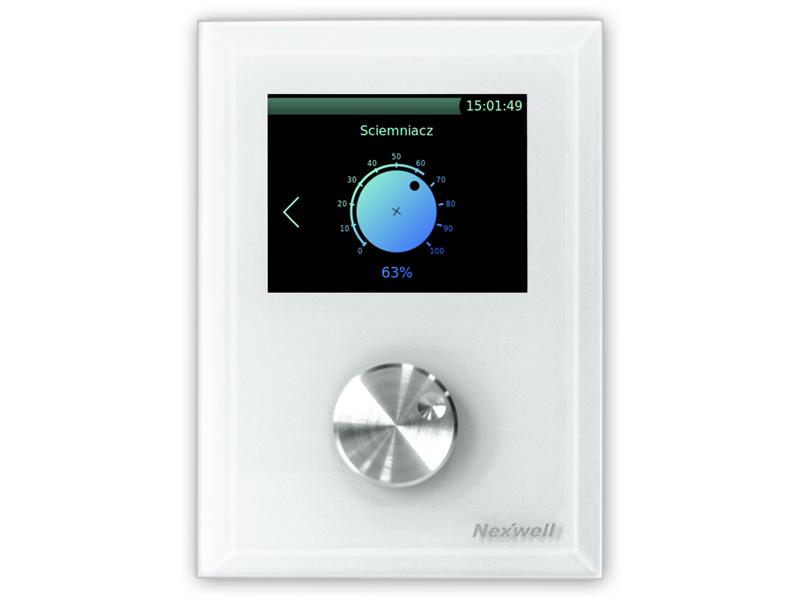

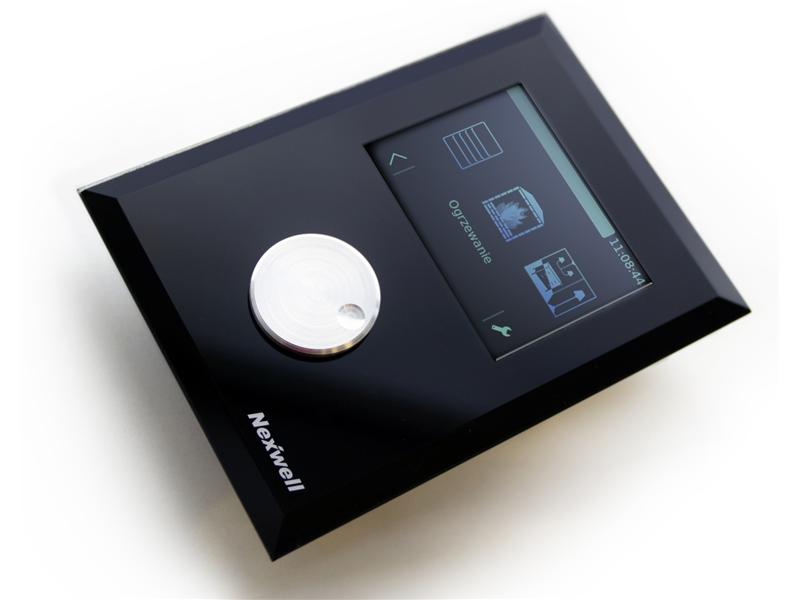

Firma Nexwell Engineering - polski producent systemu automatyki domowej Nexo wprowadził do swojej oferty - Wielofunkcyjny Przełącznik Dotykowy (WPD). Przełącznik WPD nie był by czymś nowym, gdyby nie technolgia zastosowana w tym produkcie. Nexwell wykorzystał panel dotykowy w systemie PCT (Projected Capacitane Technology).

Tradycyjne pojemnościowe panele dotykowe są zbudowane z siatki wykonanej z materiału przewodzącego, naklejonej pod warstwą materiału izolacyjnego. Gdy dotykamy palcem powierzchni dielektryka tworzymy konensator, którego jedną elektrodę stanowi siatka, a drugą elektrodę palec. Dokonując pomiaru zmiany pojemności w narożach matrycy jesteśmy w stanie określić współrzędnę dotyku w osi X oraz Y.

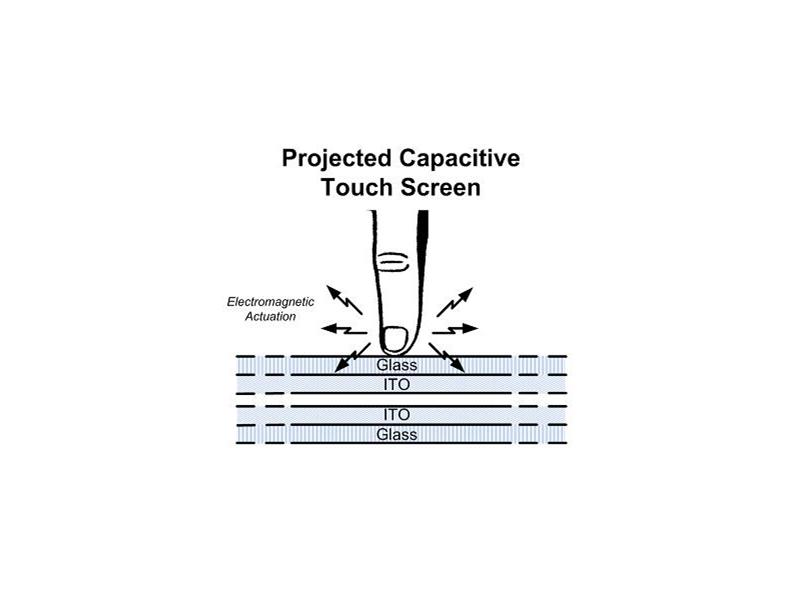

Ekrany w technologii PCT zbudowane są zupełnie inaczej. W tego typu matrycach pomiędzy warstwami szkła umieszczone są dwie siatki z materiału przewodzącego rozdzielone izolatorem. Owe siatki po podłączeniu napięcia zasilania stanowią kodensator o określonej pojemności. Dotykając powierzchni szkła palcem, dokonujemy modyfikacji pola elektromagnetycznego, wpływając na chwilową zmianę pojemności elektryczej. Po wykonaniu pomiaru jesteśmy w stanie dokładnie określić współrzędne dotknięcia palca do szkła.

Ekrany w technologii PCT są zdecydowanie droższe w wykonaniu w porównianiu z tradycyjnymi matrycami pojemnościowymi. Dlaczego więc Nexwell zdecydował się na take rozwiazanie? System PCT ma jedną bardzo dużą zaletę, można stosować go w przypadku paneli umieszczonych pod grubą jednolitą taflą szkła. Urządzenia PCT są bardziej odporne na uszkodzenia mechaniczne oraz zdecydowanie łatwiej wkomponować je w ogólny "design" produktu.

(gz)
