Wpiąć i gotowe: firma igus ułatwia równoległe prowadzenie e-prowadnika oraz peszli.

Wpiąć i gotowe: firma igus ułatwia równoległe prowadzenie e-prowadnika

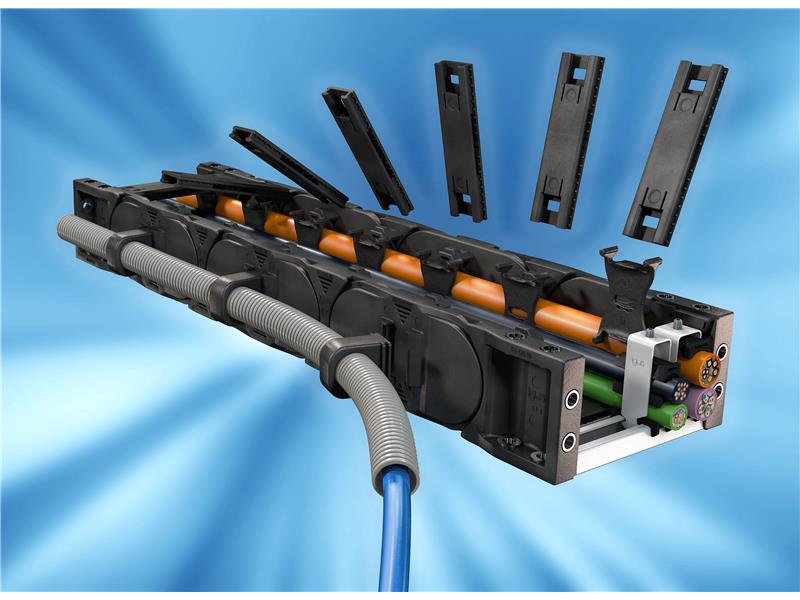

Firma igus, specjalizująca się w tworzywach motion plastics do zastosowań ruchomych, wzbogaciła asortyment produktów o serię e-prowadników E4.1 i oferuje teraz kompletny system pozwalający na jednoczesne prowadzenie e-prowadnika oraz peszla. Podwójny system E4.1 TUB o dużej odporności na ścieranie gwarantuje uniwersalność, łatwy montaż oraz dużą żywotność.

Pojedyncze węże i przewody, które w porównaniu do pozostałych mediów cechują się znacznie mniejszą żywotnością, są często prowadzone w peszlu na zewnątrz e-prowadnika. Dzięki temu regularne wymienianie może odbywać się szybko, bez konieczności otwierania e-prowadnika. Aby umożliwić łatwe i stabilne łączenie e-prowadnika i peszla, firma igus opracowała nowe elementy boczne do uniwersalnego systemu E4.1. Boczne elementy zewnętrznego ogniwa e-prowadnika są wyposażone w specjalne szyny, w które można łatwo wsunąć zaciski. Dzięki temu, można bardzo szybko połączyć e-prowadnik z peszlem. Dotychczas, peszle wymagały zazwyczaj pracochłonnego łączenia z prowadnikiem przy użyciu przykręcanych obejm. Tak zwany zacisk systemowy jest dostępny we wszystkich czterech wielkościach e-prowadników E4.1 w połączeniu z 8 różnymi wielkościami wysokogatunkowych peszli. Elementy boczne w postaci zacisku systemowego można łatwo instalować w e-prowadnikach E4.1, które są już użytkowane.

Podczas mocowania ich do e-prowadnika, a także przy montażu peszla, nie trzeba stosować ani śrub, ani narzędzi. Dzięki temu zarówno montaż, jak i demontaż, można wykonywać szybko i łatwo. E4.1 TUB zapewnia optymalne połączenie e-prowadnika oraz peszla, dzięki czemu gwarantuje harmonijną pracę oraz dużą trwałość całego systemu. System został poddany szeroko zakrojonym testom w laboratorium badawczym igus o powierzchni 2750 metrów kwadratowych.

System E4.1 zapewniający optymalne wykorzystanie przestrzeni montażowej oraz ochronę przewodów

Podobnie jak peszle, e-prowadnik może być łatwo i szybko montowany na maszynie. Ponadto, ze względu na poprzeczki przystosowane do zdejmowania z obu stron, e-prowadnik E4.1 pozwala na łatwe układanie przewodów lub węży. E-prowadnik E4.1, cechujący się dużą stabilnością, wytrzymałością oraz cichą pracą może być stosowany także w ograniczonej przestrzeni montażowej. Nowe elementy boczne można też łączyć z zamkniętą wersją R4.1. Dzięki temu, odpowiednio do potrzeb można w uniwersalnym module E4.1 stosować między elementami bocznymi różne poprzeczki, pokrywy i elementy dolne, separatory, ogniwa, a także zaciski systemowe.

Zewnętrzne, równoległe prowadzenie węża falistego w e-prowadniku E4.1 TUB w nieskomplikowany sposób poszerza możliwości prowadzenia przewodów bez kosztownego doposażenia, czy też całkowitej, wymiany istniejących systemów, i to bez znacznego zwiększenia zapotrzebowania na miejsce. Do zastosowań w budowie maszyn firma igus oferuje więc użyteczny system, który w wersjach o wysokości wewnętrznej od 32 do 56 milimetrów jest już teraz dostępny z magazynu. Ponadto, na życzenie są dostępne wersje o wysokości do 80 milimetrów.
