Normy bezpieczeństwa wygrodzeń przemysłowych w zautomatyzowanym zakładzie

Automatyzacja i robotyzacja zwiększają możliwości produkcyjne, ale jednocześnie wymagają starannego wyznaczenia stref, do których dostęp powinien być kontrolowany. Wygrodzenia przemysłowe nie są wyłącznie elementem infrastruktury hali: ich konstrukcja, rozmieszczenie i sposób użytkowania muszą wynikać z analizy ryzyka oraz wymagań dotyczących bezpieczeństwa maszyn.

Dlaczego wygrodzenie jest częścią systemu bezpieczeństwa

W zakładzie produkcyjnym pracownicy, roboty, transport wewnętrzny i urządzenia technologiczne funkcjonują w jednej przestrzeni. Fizyczne oddzielenie obszaru pracy maszyny od ciągów komunikacyjnych ogranicza możliwość przypadkowego wejścia w strefę zagrożenia i ułatwia organizację ruchu. Nie zastępuje ono jednak innych środków ochronnych, takich jak procedury, szkolenia, oznakowanie czy urządzenia sterowania bezpieczeństwem.

Punktem wyjścia do projektu powinno być rozpoznanie zagrożeń występujących przy konkretnej maszynie. Należy uwzględnić między innymi ruchome elementy, możliwość uderzenia, zakleszczenia, wyrzutu części, a także sposób wykonywania prac operatorskich i serwisowych. Znaczenie ma również to, kto i jak często potrzebuje dostępu do chronionego obszaru. Dopiero na tej podstawie można określić przebieg bariery, lokalizację wejść, rodzaj paneli oraz odległość od źródła zagrożenia.

ISO 14120 i EN ISO 13857: dwa różne obszary wymagań

W praktyce projektowej szczególne znaczenie mają dwa dokumenty normalizacyjne. ISO 14120 odnosi się do ogólnych zasad konstruowania osłon stałych i ruchomych. Obejmuje między innymi ich sztywność, wytrzymałość, stabilność, ergonomię oraz sposób demontażu. Osłona nie powinna dać się łatwo usunąć bez użycia narzędzi, a zastosowane materiały i połączenia muszą być dobrane do warunków eksploatacji, w tym możliwych drgań i uderzeń. Więcej praktycznych informacji o wymaganiach dla takich konstrukcji zawierają normy bezpieczeństwa dla wygrodzeń przemysłowych.

Ten sam dokument zwraca uwagę na możliwość obserwacji pracy maszyny. W wielu zastosowaniach panel siatkowy pozwala monitorować proces bez otwierania osłony, co ułatwia reakcję operatora i kontrolę przebiegu pracy. Konstrukcja powinna także ograniczać możliwość wspinania się na ogrodzenie oraz uwzględniać wysiłek potrzebny do obsługi drzwi lub innych elementów dostępowych. Są to kwestie techniczne, które warto rozpatrywać razem z oceną ryzyka, a nie dopiero po zakończeniu montażu.

Odległość od strefy niebezpiecznej i wielkość otworów

EN ISO 13857 koncentruje się na odległościach bezpieczeństwa, które mają uniemożliwić sięgnięcie kończynami górnymi i dolnymi do niebezpiecznych elementów. Wymagania zależą między innymi od wysokości zagrożenia, położenia osłony oraz wymiarów otworów. Dlatego sama wysokość panelu nie przesądza o skuteczności ochrony. Konieczne jest sprawdzenie relacji między geometrią wygrodzenia a rzeczywistym zasięgiem osoby znajdującej się po jego zewnętrznej stronie.

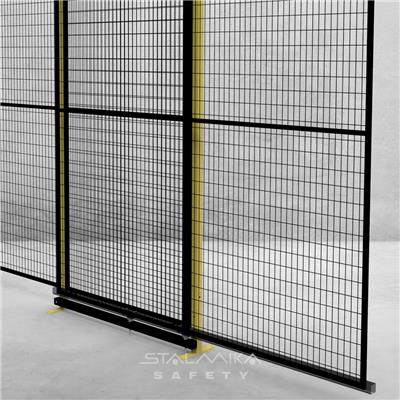

Ważnym parametrem jest kształt i rozmiar oczek. Otwory regularne, szczelinowe oraz prześwity pod konstrukcją mogą wymagać odmiennych odległości od strefy zagrożenia. W ograniczonej przestrzeni właściwie dobrane panele siatkowe pomagają połączyć widoczność procesu z zachowaniem wymaganego dystansu, ale dobór wymiarów powinien wynikać z konkretnej aplikacji i aktualnej oceny ryzyka. Przydatnym uzupełnieniem tego podejścia są osłony odległościowe dopasowane do układu maszyny, omawiane w kontekście ochrony ludzi i urządzeń.

Projektowanie dostępu bez obchodzenia zabezpieczeń

Wygrodzenie powinno chronić także wtedy, gdy konieczne są regulacja, czyszczenie, diagnostyka lub naprawa. Zbyt mała liczba wejść albo ich nieergonomiczne rozmieszczenie może skłaniać do obchodzenia bariery, dlatego już na etapie projektu trzeba przeanalizować ścieżki serwisowe i częstotliwość otwierania poszczególnych sekcji. Drzwi skrzydłowe, przesuwne lub inne rozwiązania dostępowe należy dobrać do dostępnej przestrzeni, gabarytów urządzeń i charakteru pracy.

Samo wejście nie powinno być traktowane jako niezależny element. W zależności od oceny ryzyka może być powiązane z czujnikiem, zamkiem bezpieczeństwa, blokadą lub innym rozwiązaniem kontrolującym dostęp. Integracja z układem bezpieczeństwa maszyny wymaga sprawdzenia funkcji po montażu oraz określenia zasad postępowania podczas prac utrzymania ruchu. Czytelne oznaczenia, numeracja sekcji i jednolite zasady w całym zakładzie dodatkowo ułatwiają obsługę.

Montaż, odbiór i utrzymanie systemu

Prawidłowe wykonanie instalacji zaczyna się od oceny podłoża i doboru sposobu kotwienia. Słupki, połączenia i panele muszą tworzyć stabilną konstrukcję, a ich rozmieszczenie powinno odpowiadać dokumentacji projektowej. Trzeba zweryfikować prześwity, odległości od maszyny, działanie drzwi oraz brak miejsc, w których można łatwo uzyskać niezamierzony dostęp. Po montażu wskazany jest odbiór techniczny obejmujący kontrolę mechaniczną i funkcjonalną.

System ochronny wymaga późniejszego nadzoru. Przeglądy powinny uwzględniać luzy, uszkodzenia, korozję, stan kotew, działanie zamków oraz ewentualne zmiany w układzie linii. Modernizacja maszyny, zmiana organizacji pracy lub incydent mogą wymagać ponownej oceny ryzyka. Warto prowadzić rejestr kontroli i jasno określić, kto odpowiada za usuwanie stwierdzonych niezgodności. Takie podejście sprawia, że wygrodzenie pozostaje elementem działającego systemu, a nie jednorazową inwestycją.

Dokumentacja i świadomy dobór komponentów

Przy wyborze rozwiązania warto analizować nie tylko cenę i wymiary, lecz także dostępność dokumentacji technicznej, przewidywane obciążenia oraz kompatybilność poszczególnych elementów. Panele, słupy, drzwi, łączniki i elementy blokujące powinny tworzyć spójny system. Informacje o badaniach i poświadczeniach dotyczących oferowanych komponentów można zweryfikować w materiałach opisujących potwierdzone badaniami rozwiązania do systemów wygrodzeń, pamiętając, że dokumenty nie zastępują oceny ryzyka dla konkretnej instalacji.

Najczęstsze błędy wynikają z pominięcia przyszłych zmian, nieuwzględnienia dostępu serwisowego albo zastosowania prześwitów niedopasowanych do zagrożenia. Problemem może być również brak regularnych kontroli po kolizji z wózkiem lub przebudowie stanowiska. Dlatego projekt powinien obejmować nie tylko montaż, ale także zasady użytkowania, przeglądów i aktualizacji dokumentacji. W zautomatyzowanym środowisku bezpieczeństwo zależy od współdziałania bariery, maszyny, systemów sterowania i procedur.
