- ADA - I9140 - Konwerter USB na RS-485 / RS-422
- ADA - I9140 - Konwerter USB na RS-485 / RS-422
Producent:
CEL-MAR

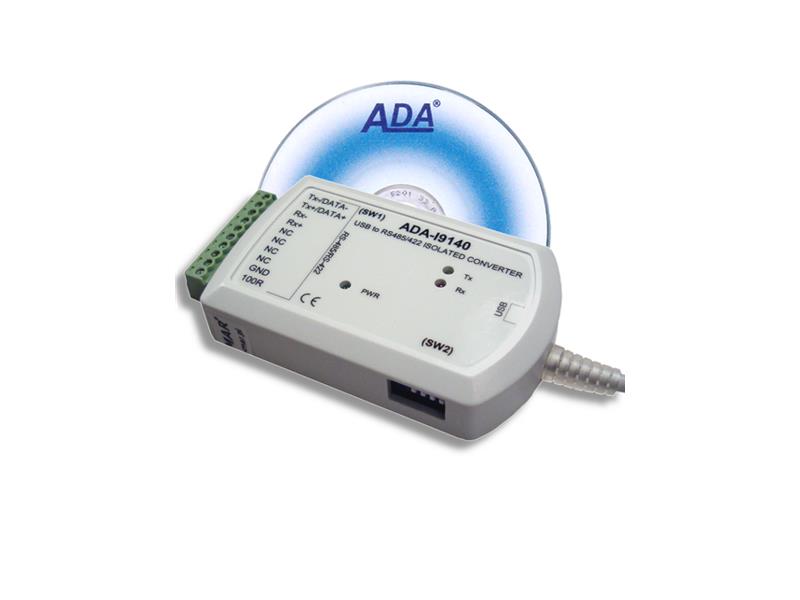

ADA-I9140 - Konwerter USB na RS-485 / RS-422.

Opis produktu
ADA-I9140 jest urządzeniem służącym do zamiany standardu USB na RS-485 / RS-422 bez ingerencji w format przesyłanych danych. Przenosi sygnały RX,TX i dwa dodatkowe RTS, CTS lub DTR, DSR wybierane mikroprzełącznikiem SW2. Konwerter ADA-I9140 do komunikacji z innym urządzeniem wykorzystuje linie transmisji danych:
a) RX+,RX-,TX+/DATA+,TX-/DATA- (RS-485 / RS-422),
b) CTS+/DSR+,CTS-/DSR-,RTS+/DTR+,RTS-/DTR- (RS-422).
W konwerterze ADA-I9140 istnieje możliwość zapętlenia sygnałów DTR z DSR lub RTS z CTS. Do swego działania konwerter wykorzystuje zasilanie z portu USB, wspiera asynchroniczną transmisję danych RS-485 / RS-422 z szybkością do 921,6 Kbps. Jest urządzeniem typu Plug & Play dzięki czemu jest automatycznie wykrywany przez system po przyłączeniu go do magistrali USB. Zastosowanie gniazda USB typu b umożliwia połączenie z komputerem za pomocą standardowego kabla USB typu A-b. Od strony RS-485 / RS-422 wyposażony jest w rozłączne złącza śrubowe. Wyposażony jest w zabezpieczenie przeciwprzepięciowe na magistrali RS485 / RS422. Posiada optoizolację miedzy interfejsem USB a RS-485/422 w torze sygnałowym 2,5kV=. Razem z konwerterem ADA-I9140 dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98, ME, NT, 2000, XP) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony przez system,dlatego niektóre programy działające pod DOS i odwołujące sie do tego porty COM mogą działać nieprawidłowo. Jego zaletą jest jednak znacznie większa szybkość przesyłania danych niż w standardowym porcie COM bo aż do 921,6 kbps.

Funkcje produktu
* Zamiana standardu USB na RS-485 / RS-422,
* Obsługa USB1.1 i USB 2.0,
* Przenoszone sygnały: RX, TX, dodatkowo RTS, CTS lub DTR, DSR (wersja 2-x) konfigurowane mikroprzełącznikiem SW2,
* Prędkości transmisji danych (bps): 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600
* Przeźroczystość dla wszystkich protokołów MODBUS, DNP, PROFIBUS i inne,
* Dowolny format baju określony specyfikacją standardu RS-232,
* Praca w trybie “Echo” na magistrali RS485(2W) załączana mikroprzełącznikiem SW1,
* Wbudowane rezystory terminujące magistralę RS485 / RS422 o wartości 120ohm podłączane mikroprzełącznikiem SW1,
* Zasilanie konwertera z portu USB komputera,
* Optoizolacja miedzy interfejsem USB a RS-485 / RS-422 w torze sygnałowym 2,5kV=,
* Izolacja galwaniczna miedzy interfejsem USB a RS-485 / RS-422 w torze zasilania 1kV= lub 3kV=(w zależności od wersji),
* Przyłączenie magistrali RS-485 / RS-422 skrętką przez rozłączne złącza śrubowe o przekroju 1mm2,
* Podłączenie interfejsu USB poprzez kabel z wtykiem typu A,
* Rozmiar (obrys) obudowy (Dł x Sz x G) 92mm x 57mm x 21mm.


Więcej informacji o ADA-4040 znajdziecie Państwo pod adresem http://www.cel-mar.pl/usb_rs485_rs422_i9140.htm

Dystrybutor

- CEL-MAR - Sp.Jawna, Zakład Informatyki i Elektroniki

Adres: Ściegiennego 219C, 25-116 Kielce
Nr telefonu: +48 41 362 12 46 Pokaż numer
Faks: +48 41 361 07 70 Pokaż numer
Adres e-mail: handlowy@cel-mar.pl
WWW: www.cel-mar.pl
